stepresp

Ответ неродной сигнала объекта рациональной функции

Синтаксис

[yout,tout] = stepresp(h, ts, n, trise)

Описание

[yout,tout] = stepresp(h, ts, n, trise) вычисляет ответ временного интервала объекта рациональной функции, h, к сигналу шага, заданному как:

${\begin{cases} U (k t_{s}) = k t_{s} / t_{r i s e}, \\ U (k t_{s}) = 1, \end{cases} \begin{matrix} 0 \leq k < (t_{r i s e} / t_{s}) \\ (t_{r i s e} / t_{s}) \leq k \leq N \end{matrix}$

Вход h является указателем объекта рациональной функции, возвращенного rationalfit. Переменная _ts является шагом расчета, ts; N является количеством выборок, n; и _trise является временем, trise, который это берет для сигнала шага достигнуть его максимального значения. Переменная k является целым числом между 0 и N, относясь к индексу выборок.

Следующая фигура иллюстрирует конструкцию этого сигнала.

Вывод yout является ответом сигнала шага во время tout.

Примеры

свернуть все

Вычислите переходной процесс

Скрипт Open Live Script

Вычислите переходной процесс объекта рациональной функции из файла passive.s2p. Считайте passive.s2p.

S = sparameters('passive.s2p');
freq = S.Frequencies;

Получите S11 и преобразуйте в передаточную функцию TDR.

s11 = rfparam(S,1,1);
Vin = 1;
tdrfreqdata = Vin*(s11+1)/2;

Подгонка к объекту рациональной функции.

tdrfit = rationalfit(freq,tdrfreqdata);

Задайте параметры для сигнала шага. Задайте параметры для сигнала шага

Ts = 1.0e-11;
N = 10000;
Trise = 1.0e-10;

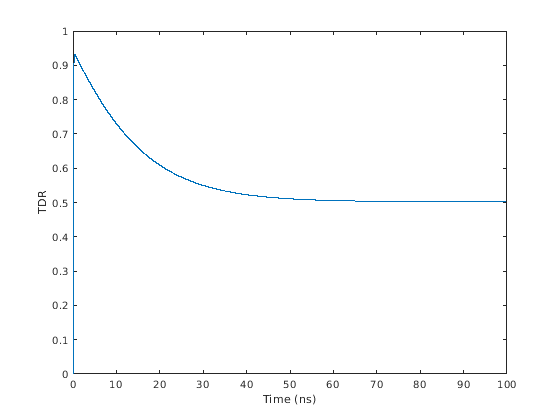

Вычислите переходной процесс для TDR и постройте его

[tdr,t1] = stepresp(tdrfit,Ts,N,Trise);
figure
plot(t1*1e9,tdr)
ylabel('TDR')
xlabel('Time (ns)')

Представленный в R2010a
