serdes. PassThrough

Распространяет основополосный сигнал без модификации

расширьте все на странице

Описание

Системный объект serdes.PassThrough передает входной сигнал без любой модификации. Этот системный объект используется в качестве заполнителя в системе SerDes и как шаблон для созданных пользователями системных объектов для использования в SerDes Toolbox™.

Распространить сигнал через serdes.PassThrough:

  1. Создайте объект serdes.PassThrough и установите его свойства.

  2. Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.

Создание

Синтаксис

PassThrough = serdes.PassThrough
PassThrough = serdes.PassThrough (Name,Value)

Описание

PassThrough = serdes.PassThrough возвращает пустую передачу через объект, который возвращает неизменный входной сигнал.

PassThrough = serdes.PassThrough (Name,Value) возвращает пустую передачу через объект с каждым заданным набором свойств к определенному значению. Незаданные свойства имеют значения по умолчанию.

Пример: SatAmp = serdes.PassThrough('Modulation',4)

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и функция release разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты (MATLAB).

Схема Modulation, заданная как 2 или 4.

Значение модуляцииСхема модуляции
2Невозврат к нулю (NRZ)
4Четырехуровневая импульсная амплитудная модуляция (PAM4)

Типы данных: double

Время односимвольной длительности, заданной как действительный скаляр в s.

Типы данных: double

Универсальный временной шаг формы волны, заданной как действительный скаляр в s.

Типы данных: double

Использование

Синтаксис

y = PassThrough(x)

Описание

y = PassThrough(x)

Входные параметры

развернуть все

Введите основополосный сигнал.

Выходные аргументы

развернуть все

Неизменное выходное напряжение, как задано объектом serdes.PassThrough.

Функции объекта

Чтобы использовать объектную функцию, задайте Систему object™ как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

stepЗапустите алгоритм Системного объекта
releaseВысвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
resetСбросьте внутренние состояния Системного объекта

Примеры

развернуть все

Скрипт Open Live Script

Этот пример показывает, как распространить входную форму волны без модификации с помощью системы serdes.PassThrough object™.

Создайте входящую форму волны.

t = linspace(0,12,101);
y1 = sin(t);

Создайте объект PassThrough.

PT = serdes.PassThrough;

Обработайте входную форму волны с объектом PassThrough.

y2 = PT(y1);

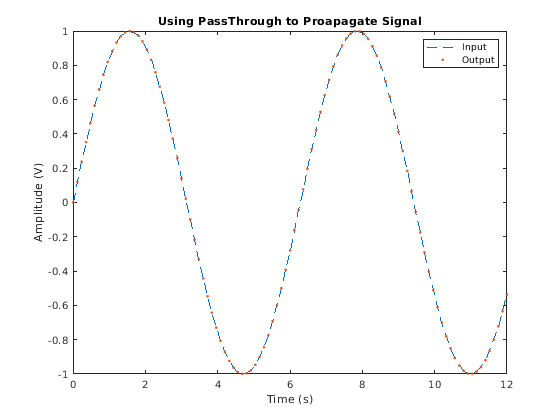

Постройте формы волны ввода и вывода.

figure, plot(t,y1,'--',t,y2,'.')
legend('Input','Output')
title('Using PassThrough to Proapagate Signal');
xlabel('Time (s)');
ylabel('Amplitude (V)');

Проверьте равенство сигналов ввода и вывода.

isequal(y1,y2)
ans = logical
   1

Расширенные возможности

Смотрите также

| | | | |

Введенный в R2019a
