Вычислите и отобразите карту об/мин порядка

Скрипт Open Live Script

Сгенерируйте сигнал, который состоит из двух линейных щебетов и квадратичного щебета, все выбранные на уровне 600 Гц в течение 5 секунд. Система, которая производит сигнал, увеличивает свою скорость вращения с 10 до 40 оборотов в секунду в период тестирования.

Сгенерируйте показания тахометра.

fs = 600;
t1 = 5;
t = 0:1/fs:t1;
f0 = 10;
f1 = 40;
rpm = 60*linspace(f0,f1,length(t));

Линейные щебеты имеют порядки 1 и 2.5. Компонент с порядком 1 имеет дважды амплитуду другого. Квадратичный щебет запускается в порядке 6 и возвращается к этому порядку в конце измерения. Его амплитуда 0.8. Создайте сигнал с помощью этой информации.

o1 = 1;
o2 = 2.5;
o6 = 6;
x = 2*chirp(t,o1*f0,t1,o1*f1)+chirp(t,o2*f0,t1,o2*f1) + ...
    0.8*chirp(t,o6*f0,t1,o6*f1,'quadratic');

Вычислите карту об/мин порядка сигнала. Используйте пиковую амплитуду в каждой ячейке измерения. Задайте разрешение 0,25 порядков. Окно данные с Окном Чебышева, затухание бокового лепестка которого составляет 80 дБ.

[map,or,rp] = rpmordermap(x,fs,rpm,0.25, ...
    'Amplitude','peak','Window',{'chebwin',50});

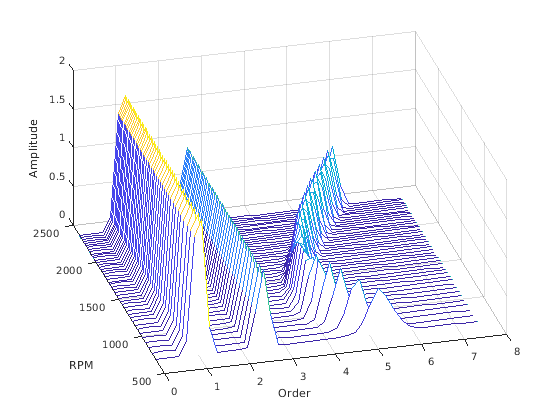

Чертите карту об/мин порядка как график водопада.

[OR,RP] = meshgrid(or,rp);
waterfall(OR,RP,map')
view(-15,45)
xlabel('Order')
ylabel('RPM')
zlabel('Amplitude')

Используйте встроенную функциональность rpmordermap, чтобы отобразить карту. Задайте разрешение 0,2 порядков и 80%-го перекрытия между смежными сегментами.

rpmordermap(x,fs,rpm,0.2, ...
    'Amplitude','peak','OverlapPercent',80,'Window',{'chebwin',80})
