Скорость просмотра треугольной формы волны

Этот пример показывает, как использовать скорость просмотра в качестве оценки повышения и падающих наклонов треугольной формы волны. Создайте три треугольных формы волны. Одна форма волны имеет падающие на повышение наклоны $$\pm 2$$, одна форма волны имеет падающие на повышение наклоны $$\pm \frac{1}{2}$$, и одна форма волны имеет возрастающий наклон $$+2$$ и падающий наклон $$-\frac{1}{2}$$. Используйте slewrate, чтобы найти наклоны форм волны.

Используйте tripuls, чтобы создать треугольную форму волны с падающими на повышение наклонами $$\pm 2$$. Установите интервал выборки на 0,01 секунды, который соответствует частоте дискретизации 100 герц.

dt = 0.01;
t = -2:dt:2;

x = tripuls(t);

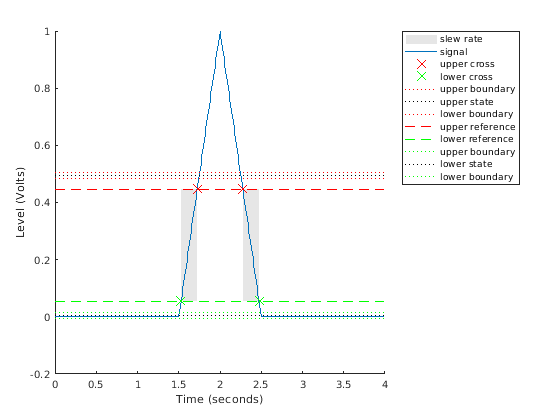

Вычислите и постройте скорость просмотра для треугольной формы волны. Введите частоту дискретизации (100 Гц), чтобы получить правильные положительные и отрицательные наклонные значения.

slewrate(x,1/dt)

ans = 1×2

    2.0000   -2.0000

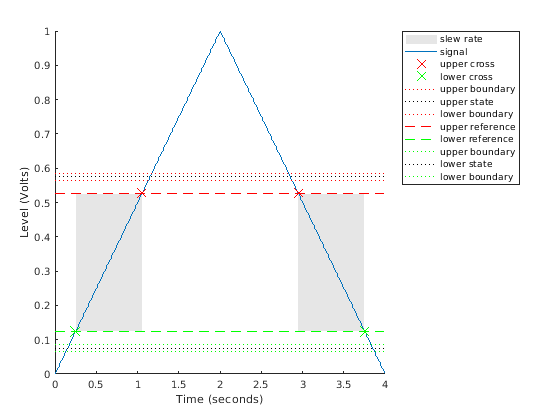

Измените ширину треугольной формы волны, таким образом, это имеет наклоны $$\pm \frac{1}{2}$$. Вычислите и постройте скорость просмотра.

x = tripuls(t,4);
slewrate(x,1/dt)

ans = 1×2

    0.5000   -0.5000

Создайте треугольную форму волны с возрастающим наклоном $$+2$$ и падающий наклон $$-\frac{1}{2}$$. Вычислите скорость просмотра.

x = tripuls(t,5/2,-3/5);
s = slewrate(x,1/dt)

s = 1×2

    2.0000   -0.5000

Первый элемент s является возрастающим наклоном, и второй элемент является падающим наклоном. Постройте результат.

slewrate(x,1/dt);
