Однополюсный тройной переключатель броска
Используйте блок SPnT, чтобы создать однополюсный тройной переключатель броска, чтобы переключить сигнал между тремя выходными параметрами.
Откройте модель.

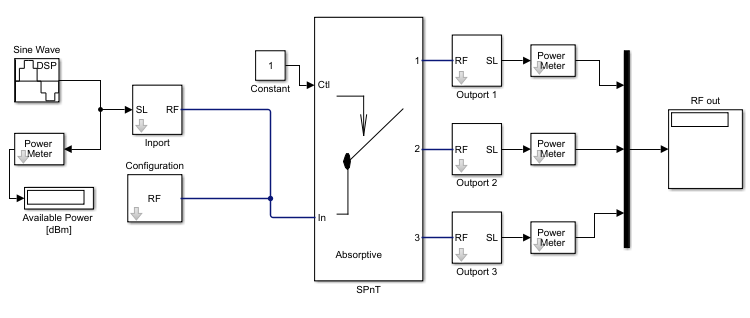

Модель состоит из:
Блок Sine Wave, чтобы сгенерировать синусоиду амплитуды 1.
Блок Power Meter, чтобы определить степень синусоиды. Это - входная мощность. Входная мощность составляет 30 дБ.
Inport и Configuration blocks, соединенный с портом "In" блока SPnT.
Блок Constant, соединенный с портом "Ctl" блока SPnT. Этот сигнал используется, чтобы управлять переключателем выходные параметры.
Блок switch SPnT с 3 выходными портами.
Выходной порт 1, Выходной порт 2, Выходной порт 3, и метр Степени блокируется, чтобы вычислить степень каждого выходного сигнала.
Отобразите блок, чтобы отобразить эти три вывода.
Запустите модель.
Блок Display показывает, что степень сигнала доступна через первый порт переключателя, когда порт "Ctl" установлен в 1.

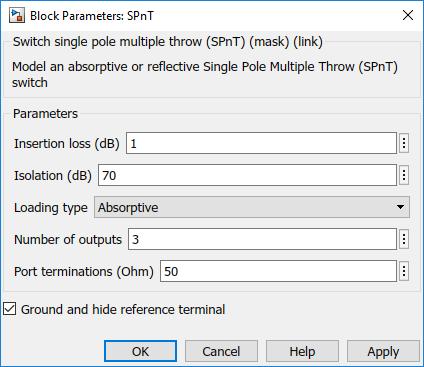

Откройте блок SPnT, чтобы видеть установленные значения. В настоящее время переключатель установлен в "Поглощающее" использование "параметра" Типа Загрузки.
Измените "значение" Типа Загрузки на "Отражающий".
Измените значение блока Constant к 3.
Запустите модель снова.
Блок Display показывает, что степень сигнала доступна через третий порт переключателя, когда порт "Ctl" установлен в 3.
