Сигнал щебета
Сгенерируйте синусоиду с увеличивающейся частотой
- Библиотека:
Simulink / Источники
Описание
Блок Chirp Signal генерирует синусоиду, частота которой увеличивается на линейном уровне со временем. Можно использовать этот блок для спектрального анализа нелинейных систем. Блок генерирует скалярный или векторный вывод.
Параметры, Initial frequency, Target time, и Frequency at target time, определяют вывод блока. Можно задать любые из этих переменных как скаляры или массивы. Все параметры, заданные как массивы, должны иметь те же размерности. Блок расширяет скалярные параметры, чтобы иметь те же размерности как параметры массива. Блок вывод имеет те же размерности как параметры, если вы не устанавливаете флажок Interpret vector parameters as 1-D. Если вы устанавливаете этот флажок, и параметры являются строкой или вектор-столбцами, блок выводит вектор (1D массив) сигнал.
Ограничения
Время начала симуляции должно быть 0. Чтобы подтвердить это значение, перейдите к панели Solver в диалоговом окне Configuration Parameters и просмотрите поле Start time.
Предположим, что вы используете блок Chirp Signal в активированной подсистеме. Каждый раз, когда подсистема включена, блок выходные соответствия, что появилось бы, если бы подсистема была включена в течение симуляции.
Порты
Вывод
Параметры

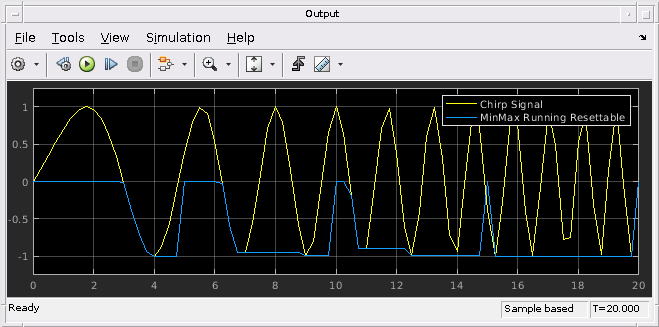

Образцовые примеры
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
