Полоса масштабирования типа данных

Удалите масштабирование и сопоставьте с созданным в целом числе

Библиотека:
Simulink / Атрибуты Сигнала

Описание

Блок Data Type Scaling Strip разделяет масштабирование от сигнала фиксированной точки. Это сопоставляет тип входных данных с самым маленьким встроенным типом данных, который имеет достаточно битов данных, чтобы содержать вход. Сохраненное целочисленное значение входа является значением вывода. Вывод всегда имеет масштабирование номинала (наклон = 1.0 и смещение = 0.0), таким образом, вывод не различает значение реального мира и сохраненное целочисленное значение.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Входной сигнал, заданный как скаляр, вектор или матрица. Блок разделяет масштабирование от входного сигнала фиксированной точки и выводит сохраненное целочисленное значение с самым маленьким встроенным типом данных.

Вывод

развернуть все

`Port_1` — Входной сигнал сопоставлен со встроенным типом данных
скаляр | вектор | матрица

Сохраненное целочисленное значение входного сигнала с самым маленьким встроенным типом данных и те же размерности как вход.

Образцовые примеры

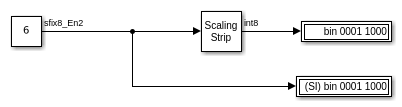

Remove Scaling from a Fixed-Point Signal

Удалите масштабирование из сигнала фиксированной точки

Разделите масштабирование от входного сигнала фиксированной точки.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Темы

Представлено до R2006a
