Обеспечьте область нулевого вывода
Simulink / Разрывы
HDL Coder / Разрывы

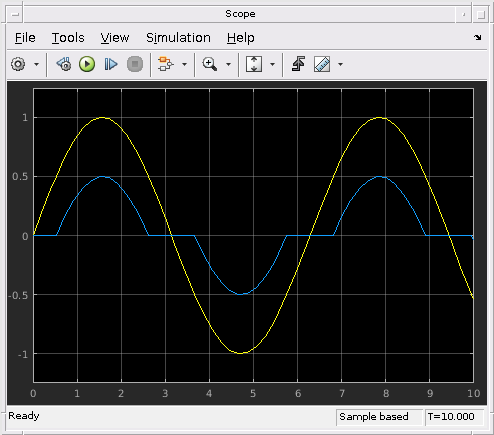

Блок Dead Zone генерирует нулевой вывод в заданной области, названной ее мертвой зоной. Вы задаете нижний предел (LL) и верхний предел (UL) мертвой зоны как параметры End of dead zone и Start of dead zone. Блок вывод зависит от входа (U) и значения для нижних и верхних пределов.
| Входной параметр | Вывод |
|---|---|
U >= LL и U <= UL | Нуль |
U > UL | U UL |
U < LL | U LL |
Port_1 — Входной сигналВходной сигнал к мертво-зональному алгоритму.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point
Port_1 — Выходной сигналВыходной сигнал после мертво-зонального алгоритма применяется к входному сигналу.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point
Start of dead zone — Задайте нижнюю границу мертвой зоны '-0.5' (значение по умолчанию) | скаляр | векторЗадайте мертвый зональный нижний предел. Установите значение для Start of dead zone, меньше чем или равного End of dead zone. Когда входное значение является меньше, чем Start of dead zone, затем блок переключает выходное значение вниз значением Start of dead zone.
Параметры блоков: LowerValue |
| Ввод: символьный вектор |
Значение: скаляр или вектор, меньше чем или равный UpperValue. |
Значение по умолчанию: '-0.5' |
End of dead zone — Задайте верхний предел мертвой зоны '0.5' (значение по умолчанию) | скаляр | векторЗадайте мертвый зональный верхний предел. Установите значение для End of dead zone, больше, чем или равный Start of dead zone. Когда входное значение больше, чем End of dead zone, затем блок переключает выходное значение вниз значением End of dead zone.
Параметры блоков: UpperValue |
| Ввод: символьный вектор |
Значение: скаляр или вектор, больше, чем или равный LowerValue. |
Значение по умолчанию: '0.5' |
Saturate on integer overflow — Выберите поведение, когда целочисленное переполнение произойдетon (значение по умолчанию) | булевская переменная
| Действие | Причины принятия этих мер | Что происходит для переполнения | Пример |
|---|---|---|---|
|
Установите этот флажок. |
Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде. |
Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных. |
Максимальное значение, которое может представлять |
|
Не устанавливайте этот флажок. |
Вы хотите оптимизировать эффективность своего сгенерированного кода. Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Проверку на Ошибки Диапазона сигнала. |
Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят. |
Максимальное значение, которое может представлять |
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выводу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Параметры блоков: SaturateOnIntegerOverflow |
| Ввод: символьный вектор |
Значение: 'off' | 'on' |
Значение по умолчанию: 'on' |
Treat as gain when linearizing — Задайте значение усиленияOn (значение по умолчанию) | булевская переменнаяКоманды линеаризации в программном обеспечении Simulink® обрабатывают этот блок как усиление в пространстве состояний. Установите этот флажок, чтобы заставить команды обрабатывать усиление как 1. Очистите поле, чтобы иметь обработку команд усиление как 0.
Параметры блоков: LinearizeAsGain |
| Ввод: символьный вектор |
Значение: 'off' | 'on' |
Значение по умолчанию: 'on' |
Enable zero-crossing detection — Включите обнаружение пересечения нулемon (значение по умолчанию) | булевская переменнаяВыберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.
Параметры блоков: ZeroCross |
| Ввод: вектор символов, строка |
Значения: 'off' | 'on' |
Значение по умолчанию: 'on' |
'SampleTime' Задайте шаг расчета как значение кроме -1-1 (значение по умолчанию) | скалярЗадайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.
Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.
Параметры блоков:
SampleTime |
| Ввод: символьный вектор |
| Значения: скаляр |
Значение по умолчанию:
'-1' |
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Для получения дополнительной информации о генерации HDL-кода смотрите Мертвую Зону.
