Подсистема вызова функций

Подсистема, выполнением которой управляет внешний вход вызова функции

Библиотека:
Simulink / Ports & Subsystems

Описание

Блок Function-Call Subsystem является блоком Subsystem, предварительно сконфигурированным как отправная точка для создания подсистемы, которая выполняется, когда входной порт вызова функции получает событие вызова функции. График Stateflow^®, Блок Function-Call Generator или Блок s-function могут обеспечить события вызова функции. Смотрите Используя Подсистемы вызова функций.

Используйте блоки Подсистемы вызова функций для:

Запланируйте порядок выполнения компонентов модели.
Управляйте уровнем выполнения компонента модели.

Для объяснения параметров блоков Подсистемы вызова функций смотрите Подсистему, Атомарную подсистему, Невиртуальную Подсистему, Подсистему CodeReuse

Порты

Входной параметр

развернуть все

Вход `In` — Signal к блоку подсистемы
скаляр | вектор | матрица

Размещение блока Inport в блоке подсистемы добавляет внешний входной порт в блок. Метка порта совпадает с именем блока Inport.

Используйте блоки Inport, чтобы получить сигналы от окружения.

`Function Call` — Входной порт вызова функции к блоку подсистемы
скаляр

Размещение блока Trigger в блоке подсистемы добавляет внешний входной порт в блок. При выборе function-call из списка Trigger type, изменяет блок на блокировку порта Вызова функции, которая принимает события вызова функции.

Вывод

развернуть все

`Out` — Signal вывод от подсистемы
скаляр | вектор | матрица

Размещение блока Outport в блоке подсистемы добавляет выходной порт от блока. Метка порта на блоке подсистемы является именем блока Outport.

Используйте блоки Выходного порта, чтобы отправить сигналы в окружение.

Образцовые примеры

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы Simulink® Subsystems и какая семантика используются при симуляции этих Подсистем. Каждый пример предоставляет описание модели и управления тонкости, как это будет выполняться.

Открытая модель

Вызов функции модели - ссылки

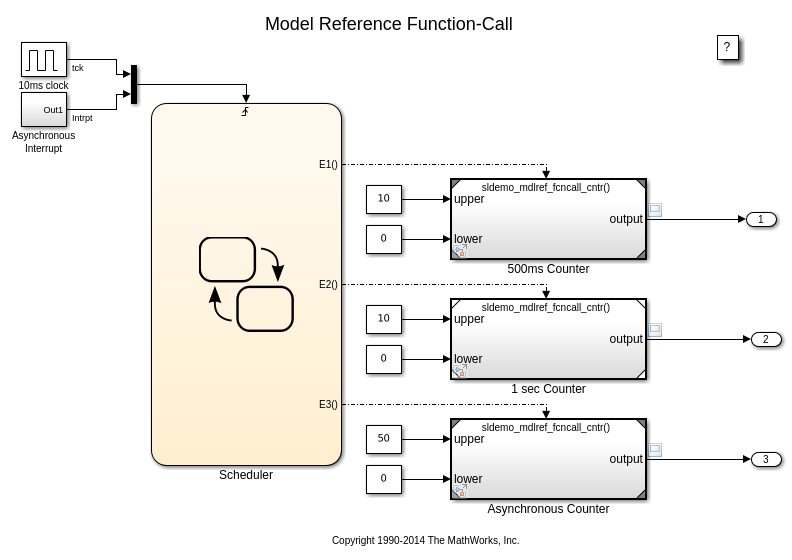

Используйте блок модели - ссылки, который явным образом инициирован посредством его триггерного порта вызова функции.

Открытая модель

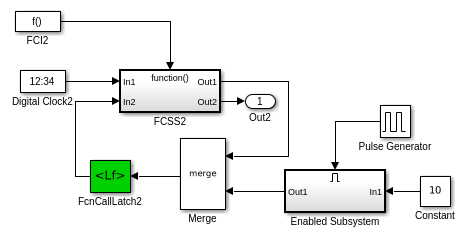

Function-Call Blocks Connected to Branches of the Same Function-Call Signal

Блоки вызова функции, связанные с ответвлениями того же сигнала вызова функции

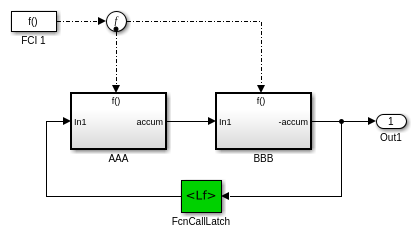

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между разветвленными блоками.

Открытая модель

Function-Call Feedback Latch on Feedback Signal Between Child and Parent

Фиксатор обратной связи вызова функции на сигнале обратной связи между дочерним элементом и родительским элементом

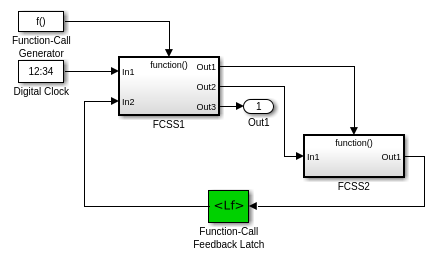

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между дочерним элементом и родительским элементом.

Открытая модель

Одна подсистема вызова функций

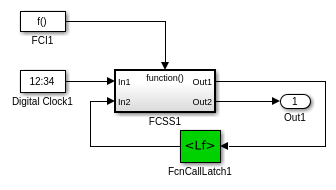

В этом примере одна подсистема вызова функций вывела, служит его собственным входом.

Открытая модель
