Динамический тест интервала

Определите, находится ли сигнал в заданном интервале

расширьте все на странице
  • Библиотека:

  • Simulink / Логика и Битовые операции

Описание

Выходные параметры блока Interval Test Dynamic, верные (1), если входом является между значениями внешних сигналов up и lo. Выходная ложь блока (0), если вход вне тех значений. Чтобы управлять, как блок обрабатывает входные значения, которые равны lo сигнала или up сигнала, используйте флажки Interval closed on left и Interval closed on right.

Порты

Входной параметр

развернуть все

Верхний предел интервала, заданного как скаляр, вектор, матрица или массив N-D.

Ограничения

Когда входной сигнал является перечислимым типом, up и сигналы lo должны иметь тот же перечислимый тип.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated

Входной сигнал, заданный как скаляр, вектор, матрица или массив N-D.

Ограничения

Когда входной сигнал является перечислимым типом, up и сигналы lo должны иметь тот же перечислимый тип.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated

Нижний предел интервала, заданного как скаляр, вектор, матрица или массив N-D.

Ограничения

Когда входной сигнал является перечислимым типом, up и сигналы lo должны иметь тот же перечислимый тип.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point | enumerated

Вывод

развернуть все

Выходной сигнал, указывающий, находятся ли входные значения в пределах заданного интервала. Можно задать Output data type как boolean или uint8.

Типы данных: uint8 | Boolean

Параметры

развернуть все

Когда вы устанавливаете этот флажок, значение сигнала, соединенного с входным портом up, включено в интервал для который блок выходные параметры, верные (1).

Программируемое использование

Параметры блоков: IntervalClosedRight
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Когда вы устанавливаете этот флажок, значение сигнала, соединенного с входным портом lo, включено в интервал для который блок выходные параметры, верные (1).

Программируемое использование

Параметры блоков: IntervalClosedLeft
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Задайте тип выходных данных как boolean или uint8.

Программируемое использование

Параметры блоков: OutDataTypeStr
Ввод: символьный вектор
Значения: 'boolean' | 'uint8'
Значение по умолчанию: 'boolean'

Образцовые примеры

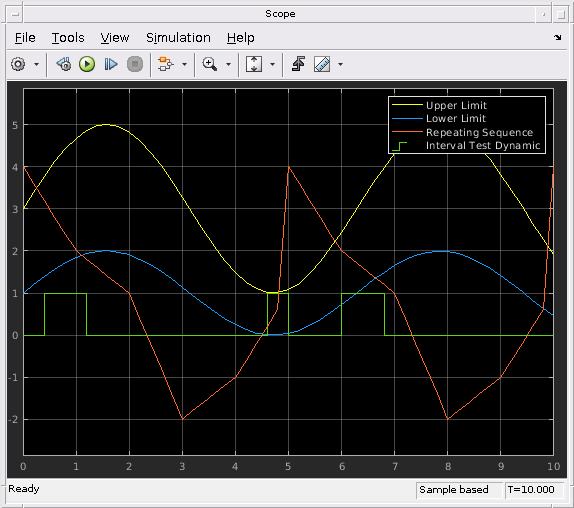

Detect Signal Values Within a Dynamically Specified Interval

Обнаружьте значения сигналов в динамически заданном интервале

Обнаружьте, когда входной сигнал будет находиться в пределах динамически заданного интервала.

Открытая модель

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Смотрите также

Представлено до R2006a
