Модель

Ссылка на другую модель для создания иерархии модели

Библиотека:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems

Описание

Блок Model позволяет вам включать модель как блок в другой модели. Включенная модель называется моделью, на которую ссылаются, и модель, содержащая ее (использование блока Model), называется родительской моделью.

Блок Model отображает порты ввода и вывода, соответствующие портам ввода и вывода верхнего уровня модели, на которую ссылаются. Используя эти порты позволяют вам соединять модель, на которую ссылаются, с другими блоками в родительской модели. Смотрите Модели - ссылки для получения дополнительной информации.

По умолчанию содержимое модели, на которую ссылаются, видимо пользователем путем двойного клика по блоку Model. Однако можно скрыть содержимое модели, на которую ссылаются, путем создания модели защищенной моделью.

Чтобы установить модель, на которую ссылаются, и параметры симуляции, откройте диалоговое окно Block Parameters и используйте вкладку Main. Чтобы задать значения для образцовых аргументов, используйте вкладку Arguments.

Порты

Входной параметр

развернуть все

`Input_Port_1` — Входной порт, соответствующий корневому уровню Inport, Включите, и Триггерные блоки модели, на которую ссылаются,
действительный или комплексные числа любого типа данных поддержан Simulink^®

Блок Model имеет входной порт для каждого корневого уровня Inport, Включите, или блок Trigger в модели, на которую ссылаются. Имя порта блока Model совпадает с именем соответствующего образцового входного блока, на который ссылаются. Входные сигналы блока Model должны быть допустимыми для соответствующих образцовых входных блоков, на которые ссылаются. Смотрите Интерфейс Модели - ссылки.

Входные сигналы могут иметь действительный или комплексные числа любого типа данных, поддержанного Simulink, включая объекты шины, массивы шин, фиксированной точки и перечисленных типов данных. Для получения дополнительной информации о типах данных, смотрите Типы данных, Поддержанные Simulink.

Вывод

развернуть все

`Output_Port_1` — Выходной порт, соответствующий блоку Outport корневого уровня модели, на которую ссылаются,
действительный или комплексные числа любого типа данных поддержан Simulink

Блок Model имеет выходной порт для каждого блока Outport корневого уровня в модели, на которую ссылаются. Имя порта блока Model совпадает с именем соответствующего блока Outport. Выходные сигналы блока Model являются сигналами от соответствующих блоков модели Outport, на которые ссылаются. Смотрите Интерфейс Модели - ссылки.

Выходные сигналы могут иметь действительный или комплексные числа любого типа данных, поддержанного Simulink, включая объекты шины, массивы шин, фиксированной точки и перечисленных типов данных. Для получения дополнительной информации о типах данных, смотрите Типы данных, Поддержанные Simulink.

Параметры

развернуть все

Основная вкладка

`Model name` — Имя файла модели, на которую ссылаются,
`''` (значение по умолчанию) | вектор символов

Путь к модели, на которую ссылаются. Имя файла должно быть допустимым идентификатором MATLAB^®. Расширение, например, .slx, является дополнительным. Имя файла должно содержать меньше чем 60 символов, исключительных из суффикса .mdl или .slx.

Чтобы перейти к модели, на которую вы хотите сослаться, нажмите Browse.

Чтобы просмотреть модель, которую вы задали, нажмите Open Model.

Программируемое использование

Параметр: ModelFile

Ввод: символьный вектор

Значение: '' | '<file name>'

Значение по умолчанию: ''

Режим `Simulation mode` — Simulation для модели - ссылки
`Normal` (значение по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

Задайте режим симуляции для блока Model. Режим симуляции для блока Model может отличаться, чем режим симуляции ее модели, на которую ссылаются, и других моделей в иерархии модели.

Accelerator — Создайте файл MEX для модели, на которую ссылаются, и затем выполните модель, на которую ссылаются, путем выполнения S-функции.
Normal — Выполните модель, на которую ссылаются, путем интерпретации, как будто модель, на которую ссылаются, является атомарной подсистемой, реализованной непосредственно в родительской модели.
Software-in-the-loop (SIL) — Эта опция требует программного обеспечения Embedded Coder^®. Сгенерируйте производственный код на основе установки параметра Code Interface. Код скомпилирован для и выполнен на, серверная платформа.
Processor-in-the-loop (PIL) — Эта опция требует программного обеспечения Embedded Coder. Сгенерируйте производственный код на основе установки параметра Code Interface. Этот код скомпилирован для и выполнен на, целевая платформа. Зарегистрированный целевой API возможности соединения поддерживает обмен данными между хостом и целью на каждом временном шаге во время PIL симуляции.

Углы блока Model отражают режим симуляции блока Model. Для режима normal mode углы имеют пустые треугольники. Для режима Accelerator угловые треугольники заполнены в. Для режимов SIL и PIL углы заполнены в и слово, (SIL) или (PIL) появляются на значке блока.

В то время как можно установить модель, на которую ссылаются, на быстрый режим Accelerator, симуляция игнорирует режим симуляции модели, на который ссылаются. Для получения информации о приоритете режима симуляции в иерархии модели смотрите, Моделируют Иерархии модели.

Программируемое использование

Параметр: SimulationMode

Ввод: символьный вектор

Значение: 'Normal' | 'Accelerator' | 'Software-in-the-loop' | 'Processor-in-the-loop'

Значение по умолчанию: 'Normal'

`Code interface` — Сгенерируйте код от топ-модели или модель, на которую ссылаются,
`Model reference` (значение по умолчанию) | `Top model`

Задайте, сгенерировать ли код от топ-модели или модель, на которую ссылаются, для режимов PIL симуляции и SIL. Чтобы развернуть сгенерированный код как часть объемного приложения, которое использует модель, на которую ссылаются, задайте Model reference. Чтобы развернуть сгенерированный код как автономное приложение, задайте Top model.

Model reference: Код сгенерирован из модели, на которую ссылаются, как часть иерархии модели. Генерация кода использует команду slbuild('model', 'ModelReferenceCoderTarget').
Top model: Код сгенерирован от топ-модели с автономным интерфейсом кода. Генерация кода использует команду slbuild('model').



                            Зависимости
                            Чтобы отобразить и включить этот параметр, выберите Software-in-the-loop (SIL) или Processor-in-the-loop (SIL) от Simulation mode выпадающий список.


                            Программируемое использование
                            Parameter: CodeInterface
Ввод: символьный вектор
Значение:
 'Model reference' | 'Top model'
Значение по умолчанию:
 'Model reference'

Show model initialize port — Управляйте отображением, инициализируют порт события
 от (значения по умолчанию) | на


                        Управляйте отображением, инициализируют порт события на блоке Model.
                         'off'
Порт Remove.
 на
Модель дисплея инициализирует порт события.

                            Программируемое использование
                            Параметры блоков:
 ShowModelInitializePort
Ввод: символьный вектор
Значение:
 'off' | 'on'
Значение по умолчанию:
 'off'

Show model reset port — Управляйте отображением портов события сброса
 от (значения по умолчанию) | на


                        Управляйте отображением портов события сброса на блоке Model.
                         'off'
Порт Remove.
 на
Модель дисплея сбросила порты события.

                            Программируемое использование
                            Параметры блоков:
 ShowModelResetPorts
Ввод: символьный вектор
Значение:
 'off' | 'on'
Значение по умолчанию:
 'off'

Show model terminate port — Управляйте отображением оконечного порта события
 от (значения по умолчанию) | на


                        Управляйте отображением оконечного порта события на блоке Model.
                         'off'
Порт Remove.
 на
Порт блока модели дисплея.

                            Программируемое использование
                            Параметры блоков:
 ShowModelTerminatePort
Ввод: символьный вектор
Значение:
 'off' | 'on'
Значение по умолчанию:
 'off'

Schedule rates — Управляйте отображением периодических портов события
 от (значения по умолчанию) | на


                        Управляйте отображением периодических портов события на блоке Model.
                         'off'
Скройте порты.
 на
Отобразите порты для основанных на уровне моделей. Основанная на уровне модель является моделью с Sample time для связанного заданного блока Inport.
Если вы хотите вручную задать скорости порта, установите параметр AutoFillPortDiscreteRates на 'off', и затем добавьте скорости порта в параметр PortDiscreteRates.

                            Программируемое использование
                            Параметры блоков:
 ScheduleRates
Ввод: символьный вектор
Значение:
 'off' | 'on'
Значение по умолчанию:
 'off'

Schedule rates with — Управляйте отображением периодических портов события
 Ports (значение по умолчанию) | Schedule Editor


                        Управляйте отображением периодических портов события на блоке Model.
                        Ports
Отобразите порты для основанных на уровне моделей.
Schedule Editor
Создайте разделы для основанных на уровне моделей.

                            Программируемое использование
                            Параметры блоков:
 ScheduleRatesWith
Ввод: символьный вектор
Значение:
 'Ports' | 'ScheduleEditor'
Значение по умолчанию:
 'Ports'

`Вкладка параметров экземпляра`

Instance parameters — Отобразите параметры экземпляра и задайте значения для модели, на которую ссылаются,

номер | переменная рабочей области | математическое выражение | структура или поле структуры


                        Отобразите параметры экземпляра и задайте специфичные для экземпляра значения. Параметры экземпляра являются параметрами блоков, которые были сконфигурированы в модели, на которую ссылаются, чтобы использовать различное значение для каждого экземпляра модели.
                         Чтобы задать специфичные для экземпляра значения, используйте столбец Value в таблице. Чтобы указать, что значение параметров может быть заменено родительской моделью, установите флажок Argument. Для получения дополнительной информации о конфигурировании параметров экземпляра в модели, на которую ссылаются, и определении специфичных для экземпляра значений в блоке Model, смотрите, Параметризовали Экземпляры Допускающей повторное использование Модели, на которую Ссылаются.
                        При изменении специфичных для экземпляра значений можно использовать частичную структуру, которая имеет поля, которые соответствуют только параметрам экземпляра, значения которых вы хотите изменить. Параметры экземпляра, не включенные в частичную структуру, сохраняют свои значения. В структуре включайте названия параметра экземпляра и значения, представленные как векторы символов.


                            Программируемое использование
                            Параметры блоков:
 ParameterArgumentValues
Ввод: структура
Значение: структура
Значение по умолчанию: структура без полей
                            Параметры блоков:
 InstanceParameters
Ввод: массив структур
Значение: структура с полями: Name, Value, Path и Argument.

`Образцовые примеры`

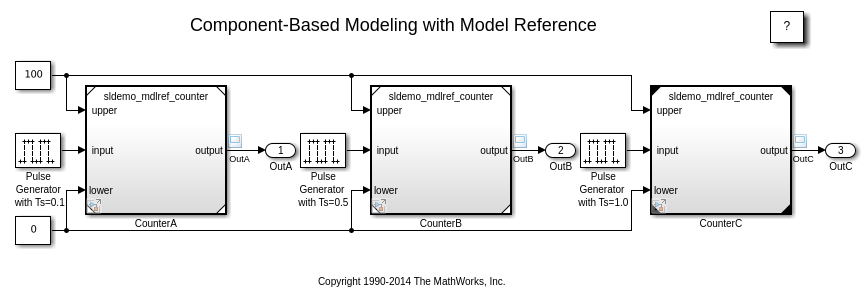

Компонентно-ориентированное моделирование с моделью - ссылкой
Используйте Модель - ссылку. Это обходит вас посредством симуляции и генерации кода модели что ссылки другая модель многократно.Открытая модель

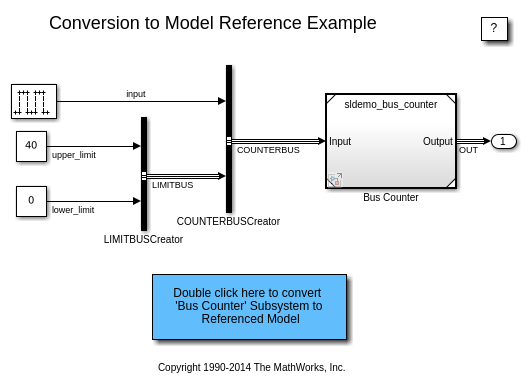

Преобразование подсистем к модели - ссылке
Автоматизируйте преобразование модели, содержащей шины, чтобы использовать модель - ссылку.Открытая модель

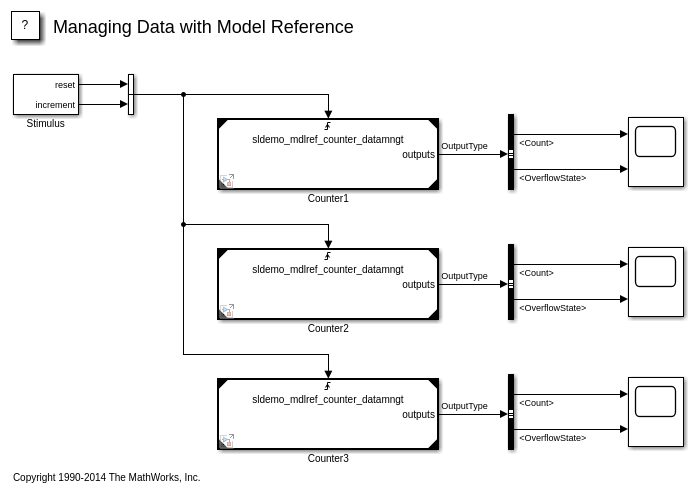

Введение в данные об управлении с моделью - ссылкой
Фундаментальные понятия, связанные с данными об управлении с моделью - ссылкой.Открытая модель


Варианты модели - ссылки
Используйте варианты модели - ссылки. Блок Model используется, чтобы сослаться на одну модель Simulink® из другой модели Simulink. Различный блок Subsystem может содержать блоки Model как варианты. Вариант описывает один из возможных режимов N, в которых может действовать Различный блок Subsystem. Каждый различные ссылки определенная модель с ее связанными образцово-специфичными аргументами. Только один вариант активен для симуляции. Можно переключить активный вариант путем изменения значений переменных в базовом рабочем пространстве, или вручную переопределяющим различным выбором с помощью Различного диалогового окна блока Subsystem.Открытая модель

`Характеристики блока`

Типы данных	`^Boolean[a]`\| `^bus[a]`\| `^double[a]`\| `^{enumerated[a]}`\| `^{fixed point[a]}`\| `^integer[a]`\| `^single[a]`\| `^string[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`^limited[a]`
Сигналы переменного размера	`^limited[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

`Вопросы совместимости`

развернуть все

`Определение различных моделей в блоках Model больше не поддерживается`

Предупреждает запуск в R2019a

Запуск в R2019a, определение различных моделей в блоках Model больше не поддерживаются. Блок Model Variants, который был блоком Model, предварительно сконфигурированным, чтобы задать различные модели, также больше не поддерживается. Загрузка модели, которая содержит эти блоки, преобразовывает их в Различные блоки Subsystem, которые содержат блоки Model, которые представляют варианты.
Различные блоки Subsystem обеспечивают эти преимущества:
Можно смешать блоки Model и блоки Subsystem как варианты.
Можно задать варианты, которые имеют различные количества портов ввода и вывода.
Различный параметр блока Subsystem Analyze all choices during update diagram and generate preprocessor conditionals ведет себя по-другому по сравнению с параметром блока Model Generate preprocessor conditionals. Вместо того, чтобы заставить схему симуляции и обновления компилировать активный вариант только, Различный параметр блока Subsystem компилирует все варианты.
Если у вас есть скрипты, которые используют параметры блока Model для вариантов, необходимо обновить их, чтобы использовать Различные параметры блока Subsystem.

`Расширенные возможности`

Генерация кода C/C++
 Генерация кода C и C++ с помощью Simulink® Coder™.
Фактическая поддержка генерации кода зависит от реализации блока.
Генерация HDL-кода

Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.
Для получения дополнительной информации о генерации HDL-кода, см. Модель.
Преобразование фиксированной точки

Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.
Фактическая поддержка типов данных зависит от реализации блока.

`Смотрите также`

Simulink.SubSystem.convertToModelReference | Simulink.VariantManager.convertToVariant | depview | find_mdlrefs

`Темы`

`Представлено до R2006a`
