Действительный-Imag, чтобы объединить

Преобразуйте действительные и/или мнимые входные параметры, чтобы объединить сигнал

расширьте все на странице
  • Библиотека:

  • Simulink / Математические операции

    HDL Coder / Математические операции

Описание

Действительное-Imag к блоку Complex преобразовывает действительные и/или мнимые входные параметры в выходной сигнал с комплексным знаком.

Входные параметры могут оба быть массивами (векторы или матрицы) равных размерностей, или один вход может быть массивом и другим скаляр. Если блоку вводили массив, вывод является комплексным массивом тех же размерностей. Элементы действительного входа сопоставляют с действительными частями соответствующих элементов комплексного выхода. Мнимый вход так же сопоставляет с мнимыми частями сигналов комплексного выхода. Если один вход является скаляром, он сопоставляет с соответствующим компонентом (действительный или мнимый) всех сигналов комплексного выхода.

Порты

Входной параметр

развернуть все

Действительное значение, которое будет преобразовано в выходной сигнал с комплексным знаком, заданный как скаляр, вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point | bus

Мнимое значение, которое будет преобразовано в выходной сигнал с комплексным знаком, заданный как скаляр, вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point | bus

Действительное или мнимое значение, чтобы преобразовать в сигнал комплексного выхода, заданный как конечный скаляр, вектор или матрица.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point | bus

Вывод

развернуть все

Комплексный сигнал, сформированный из действительных и мнимых значений.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | fixed point

Параметры

развернуть все

Задайте тип входа: действительный вход, мнимый вход или оба.

Программируемое использование

Параметры блоков: Input
Ввод: символьный вектор
Значения: 'Real and imag' | 'Real' | 'Imag'
Значение по умолчанию: 'Real and imag'

Задайте мнимое значение, чтобы использовать при преобразовании входа в выходной сигнал с комплексным знаком.

Зависимости

Чтобы включить этот параметр, установите Input на Real.

Программируемое использование

Параметры блоков: ConstantPart
Ввод: символьный вектор
Значения: мнимое значение
Значение по умолчанию: '0'

Задайте постоянное действительное значение, чтобы использовать при преобразовании входа в выходной сигнал с комплексным знаком.

Зависимости

Чтобы включить этот параметр, установите Input на Imag.

Программируемое использование

Параметры блоков: ConstantPart
Ввод: символьный вектор
Значения: конечный, скаляр с действительным знаком, вектор или матрица
Значение по умолчанию: '0'

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime
Ввод: символьный вектор
Значения: скаляр
Значение по умолчанию: '-1'

Образцовые примеры

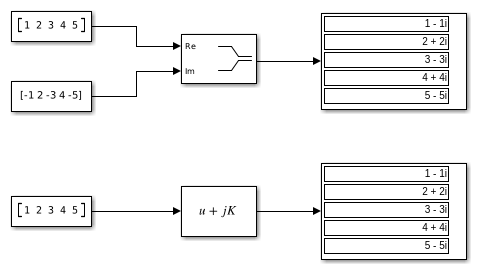

Construct Complex Signal from Real and Imaginary Parts

Создайте комплексный сигнал из действительных и мнимых частей

Используйте Действительное-Imag для блока Complex, чтобы создать сигнал с комплексным знаком из действительных и мнимых частей.

Открытая модель

Характеристики блока

Типы данных

double | fixed point | integer | single

Прямое сквозное соединение

yes

Многомерные сигналы

yes

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Смотрите также

| |

Темы

Представлено до R2006a
