Ротационный переключатель

Переключите параметр, чтобы установить значения на наборе

расширьте все на странице
  • Библиотека:

  • Simulink / Инструментальная панель

Описание

Ротационный Переключатель изменяет значение связанных параметров блоков к нескольким заданным значениям во время симуляции. Например, можно соединить Ротационный блок switch с амплитудой или частотой входного сигнала в модели и изменить ее характеристики во время симуляции. Используйте Ротационный блок switch с другими блоками Инструментальной панели, чтобы создать интерактивную инструментальную панель, чтобы управлять вашей моделью.

Двойной клик по Ротационному блоку switch не открывает свое диалоговое окно во время симуляции и когда блок выбран. Чтобы отредактировать параметры блока, можно использовать Property Inspector, или можно щелкнуть правой кнопкой по блоку и выбрать Block Parameters из контекстного меню.

Соединение блоков инструментальной панели

Блоки инструментальной панели не используют порты, чтобы установить связи. Чтобы соединить блоки Инструментальной панели с переменными и параметрами блоков в вашей модели, используйте режим connect. Режим Connect упрощает процесс соединения блоков Инструментальной панели в вашей модели, особенно когда это необходимо, чтобы соединить несколько блоков целиком. Если вы только хотите соединить один блок Dashboard, можно также использовать таблицу Connection в диалоговом окне блока, чтобы установить связь.

Примечание

Блоки инструментальной панели не могут соединиться с переменными, пока вы не обновляете свою диаграмму модели. Чтобы соединить блоки Инструментальной панели с переменными или изменить значения переменных между открытием вашей модели и выполнением симуляции, обновите свою диаграмму модели с помощью Ctrl+D.

Чтобы ввести режим connect, нажмите кнопку Connect, которая появляется выше вашего несвязанного блока Dashboard, когда вы делаете паузу на нем.

В режиме connect, когда вы выбираете один или несколько сигналов или блоков, появляется список параметров и сигналов, доступных для связи. Выберите сигнал или параметр из списка, чтобы соединить выбранный блок Dashboard. Чтобы соединить другой блок Dashboard, сделайте паузу на блоке и нажмите кнопку Connect выше его. Затем сделайте выбор сигналов и блоков в вашей модели, и выберите сигнал или параметр, чтобы соединиться.

Когда вы закончили соединять блоки Инструментальной панели в своей модели, нажимаете кнопку Exit в верхнем правом из холста, чтобы выйти из режима connect.

Журналирование параметра

Настраиваемые параметры, соединенные с блоками Инструментальной панели, регистрируются Инспектору Данных моделирования, где можно просмотреть значения параметров наряду с регистрируемыми данными сигнала. Можно получить доступ к регистрируемым данным о параметре в рабочей области MATLAB® путем экспортирования данных о параметре от Инспектора Данных моделирования пользовательский интерфейс или при помощи функции Simulink.sdi.exportRun. Для получения дополнительной информации об экспортировании данных с Инспектором Данных моделирования пользовательский интерфейс, смотрите, Экспортируют Данные от Инспектора Данных моделирования. Данные о параметре хранятся в объекте Simulink.SimulationData.Parameter, доступном как элемент в экспортируемом Simulink.SimulationData.Dataset.

Ограничения

  • Блоки инструментальной панели могут только соединиться с действительными скалярными сигналами.

  • Вы не можете использовать таблицу Connection, чтобы соединить блок Dashboard с блоком, который комментируется. Когда вы соединяете блок Dashboard с прокомментированным блоком с помощью режима connect, блок Dashboard не отображает связанное значение, пока вы не не комментируют блок.

  • Блоки инструментальной панели не могут соединиться с сигналами в моделях, на которые ссылаются.

  • Параметры, заданные путем индексации переменного массива, не появляются в таблице Connection. Например, параметры блоков, заданные как engine(1) с помощью переменной engine, не появляются в таблице.

    Чтобы получить доступ к параметру в таблице Connection, присвойте индексируемое значение скалярной переменной, такой как engine_1. Затем используйте скалярную переменную, чтобы задать параметры блоков.

  • Когда вы моделируете модель в режиме external mode с набором Default parameter behavior к Inlined, блоки Инструментальной панели, может казаться, изменяют значения параметров и значения переменных. Однако изменение не распространяет к симуляции. Например, изменения отображений блока Gain, внесенные в его параметр Gain с помощью блоков Инструментальной панели, но значения Gain, используемого в симуляции, не изменяются.

Параметры

развернуть все

Выберите переменную или параметры блоков, чтобы управлять использованием таблицы Connection. Заполните таблицу Connection путем выбора одного или нескольких блоков в модели. Установите переключатель рядом с переменной или параметром, вы хотите управлять, и нажать Apply.

Примечание

Чтобы видеть переменные рабочей области в таблице связи, обновите диаграмму модели с помощью Ctrl+D.

Программируемое использование

Чтобы программно соединить блок Dashboard с настраиваемым параметром или переменной, используйте объект Simulink.HMI.ParamSourceInfo. Объект Simulink.HMI.ParamSourceInfo содержит четыре свойства. Некоторые свойства применяются к соединению блоков Инструментальной панели параметрам, и некоторые обращаются к соединению блоков Инструментальной панели переменным. Не все поля имеют значение для связи, потому что данный блок Dashboard соединяется или с параметром или с переменной.

Параметры блоков: Binding
Ввод: Simulink.HMI.ParamSourceInfo
Значение по умолчанию: []

Пары числовых значений, чтобы присвоить связанной переменной или параметру с метками для блока. Состояние состоит из State Value и State Label.

  • State Value — Значение присвоило связанной переменной или параметру, когда Ротационный блок switch расположен в соответствующий State Label.

  • State Label — Маркируйте для положения переключателя. Можно использовать State Label, чтобы отобразить значение, которое принимают связанная переменная или параметр, когда Ротационный блок switch указывает на State Label, или можно использовать метку описательного текста.

Нажмите кнопку +, чтобы добавить States.

Настройка по умолчанию для блока включает их States:

Значение состоянияМетка состояния
0Off
1Low
2Medium
3High

Программируемое использование

Чтобы сконфигурировать States для блока программно, задайте значение параметра States как массив структур с полями:

  • Значение Скаляр удваивает значение для состояния.

  • Метка Строка или символьный массив, чтобы использовать в качестве метки для положения переключателя.

Включайте элемент структуры в массив для каждого состояния, которое вы хотите задать для блока.

state1.Value = 1;
state1.Label = 'State 1';
state2.Value = 2;
state2.Label = 'State 2';
states = [state1 state2];
Параметры блоков: States
Ввод: массив структур

Положение метки блока. Когда блок соединяется с элементом в модели, метка является именем связанного элемента.

Программируемое использование

Параметры блоков: LabelPosition
Ввод: символьный вектор
Значения: 'Top' | 'Bottom' | 'Hide'
Значение по умолчанию: 'Top'

Образцовые примеры

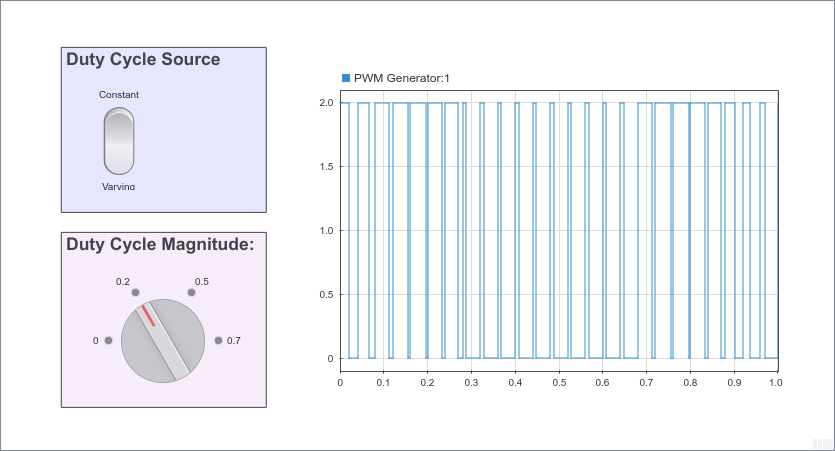

Control the Duty Cycle of a PWM Signal Using Dashboard Blocks

Управляйте рабочим циклом сигнала PWM Используя блоки инструментальной панели

Управляйте генерацией сигнала PWM от инструментальной панели средств управления и отображений.

Открытая модель

Характеристики блока

Типы данных

double | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

no

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Смотрите также

| | | |

Темы

Представленный в R2015a
