Селектор

Выберите входные элементы из вектора, матрицы или многомерного сигнала

Библиотека:
Simulink / Маршрутизация Сигнала
HDL Coder / Маршрутизация Сигнала

Описание

Селекторный блок генерирует, как выведено выбрано или переупорядочено элементы входного вектора, матрицы или многомерного сигнала.

На основе значения вы вводите для параметра Number of input dimensions, таблица индексации настроек отображена. Каждая строка таблицы соответствует одной из входных размерностей в Number of input dimensions. Для каждой размерности вы задаете элементы сигнала работать с. Задайте векторный сигнал как 1D сигнал и матричный сигнал как 2D сигнал. Когда вы конфигурируете Селекторный блок для многомерных операций сигнала, изменений значка блока.

Например, примите сигнал 6-D с режимом индексации на основе одним. Таблица Селекторного диалогового окна блока изменяется, чтобы включать одну строку для каждой размерности. Если вы задаете размерности как показано в следующей таблице, выводом является Y = U(1:end,2:6,[1 3 5],Idx4:Idx4+7,Idx5,Idx6(1):Idx6(2)), где Idx4, Idx5 и Idx6 являются индексными портами для размерностей 4, 5, и 6.

Строка	Индексируйте опцию	Индекс	'OutputSize'
1	`Select all`
2	`Starting index (dialog)`	2	5
3	`Index vector (dialog)`	[1 3 5]
4	`Starting index (port)`		8
5	`Index vector (port)`
6	`Starting and ending indices (port)`

Можно использовать массив шин как входной сигнал к Селекторному блоку. Для получения дополнительной информации об определении и использовании массива шин, смотрите Шины Объединения в Массив Шин.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица | многомерный

Входной сигнал и источник элементов к выходному сигналу.

`IndxN` — `N` th индексирует сигнал
скаляр | вектор | матрица

Внешний порт, задающий индекс для выбора соответствующего выходного элемента.

Зависимости

Чтобы включить внешний индексный порт, в соответствующей строке таблицы Index Option, устанавливают Index Option на Index vector (port), Starting index (port) или Starting and ending indices (port).

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор | матрица | многомерный

Выходной сигнал сгенерирован от выбранных или переупорядоченных элементов входного сигнала.

Параметры

развернуть все

`Number of input dimensions` — Количество размерностей входного сигнала
`1` (значение по умолчанию) | целое число

Задает количество размерностей входного сигнала.

Программируемое использование

Параметры блоков: NumberOfDimensions

Ввод: символьный вектор

Значения: integer

Значение по умолчанию: '1'

`Index mode` — Режим индексации
`One-based` (значение по умолчанию) | `Zero-based`

Задает режим индексации. Если One-based выбран, индекс 1 указывает первый элемент входного вектора. Если Zero-based выбран, индекс 0 указывает первый элемент входного вектора.

Программируемое использование

Параметры блоков: IndexMode

Ввод: символьный вектор

Значения: 'One-based' | 'Zero-based'

Значение по умолчанию: 'One-based'

`Index Option` — Индексируйте метод для элементов
`Index vector (dialog)` (значение по умолчанию) | `Select all` | `Index vector (port)` | `Starting index (dialog)` | `Starting index (port)` | `Starting and ending indices (port)`

Задает, размерностью, как элементы сигнала должны быть индексированы. Из списка выберите:

Select all
Никакая дальнейшая настройка не требуется. Все элементы выбраны.
Index vector (dialog)
Включает столбец Index. Введите вектор индексов элементов.
Index vector (port)
Никакая дальнейшая настройка не требуется.
Starting index (dialog)
Включает столбцы Output Size и Index. Введите начальное значение индекса области значений элементов, чтобы выбрать в столбце Index и числе элементов, чтобы выбрать в столбце Output Size.
Starting index (port)
Включает столбец Output Size. Введите число элементов, которое будет выбрано в столбце Output Size.

Starting and ending indices (port)
Никакая дальнейшая настройка не требуется.
Используя эту опцию приводит к выходному сигналу переменного размера. Когда вы обновляете, выходная размерность собирается совпасть с размерностью входного сигнала. Во время выполнения выходная размерность обновляется на основе сигнала, питающего индекс.
При регистрации данных о выходном сигнале сигналы, не выбранные, дополнены значениями NaN.

Index и столбцы Output Size появляются по мере необходимости.

Программируемое использование

Параметры блоков: IndexOptionArray

Ввод: символьный вектор

Значение по умолчанию: 'Index vector (dialog)'

`Index` — Индекс элементов
`1` (значение по умолчанию) | целое число

Если Index Option является Index vector (dialog), введите индекс каждого элемента, которым вы интересуетесь.

Если Index Option является Starting index (dialog), введите начальное значение индекса области значений элементов, которые будут выбраны.

Программируемое использование

Параметры блоков: IndexParamArray

Ввод: символьный вектор

Значения: cellArray

Значение по умолчанию: '{ }'

`'OutputSize'` Ширина выходного сигнала блока
`1` (значение по умолчанию) | целое число

Задает ширину выходного сигнала блока.

Программируемое использование

Параметры блоков: OutputSizeArray

Ввод: символьный вектор

Значения: cellArray

Значение по умолчанию: '{ }'

`Input port size` — Ширина входного сигнала
`3` (значение по умолчанию) | целое число

Задайте ширину входного сигнала блока для 1D сигналов. Введите -1, чтобы наследоваться ведущему блоку.

Программируемое использование

Параметры блоков: InputPortWidth

Ввод: символьный вектор

Значения: integer

Значение по умолчанию: '1'

`'SampleTime'` Задайте шаг расчета как значение кроме `-1`
`-1` (значение по умолчанию) | скаляр

Задайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.

Зависимости

Этот параметр не видим, если он явным образом не установлен в значение кроме -1. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр

Значение по умолчанию: '-1'

Образцовые примеры

Индексируйте опции с селекторным блоком

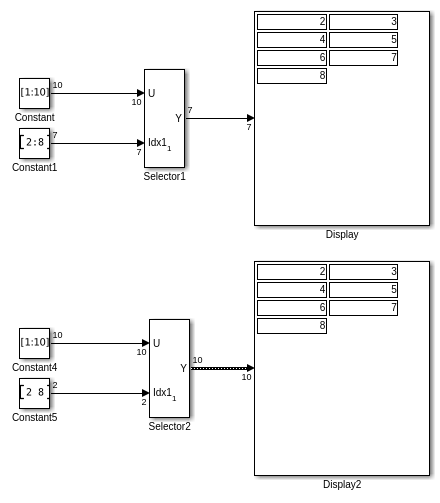

Два Селектора блокируются с тем же видом входных сигналов, но двумя различными настройками Index Option.

Открытая модель

Сигнал переменного размера основные операции

Как сигналы переменного размера могут быть сгенерированы и также иллюстрируют некоторые операции, которые могут быть применены к ним. Цель этого примера состоит в том, чтобы ввести вас основным операциям, сопоставленным с сигналами переменного размера.

Открытая модель

Многорежимный сигнал Переменного Размера

Как использовать различные режимы работы, чтобы соответствовать различным размерам сигнала

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Для получения дополнительной информации о генерации HDL-кода смотрите Селектор.
