Читатель состояния

Считайте состояние блока

Библиотека:
Simulink / Маршрутизация Сигнала

Описание

Блок State Reader читает текущее состояние поддерживаемого блока владельца состояния. Когда создание блока библиотеки с блоком State Reader также включает блок владельца состояния.

Добавьте блок State Reader в свою модель от Simulink^® Library Browser.

Блоки Читателя состояния могут состояние чтения от этих блоков владельца состояния:

Дискретное пространство состояний
Интегратор дискретного времени
Задержка
Единичная задержка
Дискретная передача Fcn
Дискретный фильтр
Дискретный КИХ-фильтр
Интегратор
Интегратор второго порядка
Условное выражение susystem блоки, такие как Enabled Подсистема, Инициированная Подсистема и Подсистема вызова функций.
S-функция с несколькими дискретными состояниями.

Порты

Вывод

развернуть все

`Out` — Значение состояния
скаляр | вектор

Значение состояния считано из блока владельца состояния.

Размерность вывода является размерностью полного вектора состояния. Обратитесь к параметру Initial conditions для определенных блоков. Например, для блока Delay с Delay length N, блок State Reader возвращает вектор состояния длины [1xN].

Параметры

развернуть все

`State owner block` — Покажите блок владельца состояния
ни один (значение по умолчанию)

Покажите блок владельца состояния, состояние которого этот блок читает. Чтобы изменить блок владельца состояния, выберите блок от State Owner Selector Tree.

Программируемое использование

Параметры блоков: StateOwnerBlock

Ввод: символьный вектор

Значение: '' | '<model path/block name>'

Значение по умолчанию: ''

Образцовые примеры

Моделирование муфты

Моделирование Simulink® сжимает пример с помощью основанных на Simulink состояний в графике Stateflow®. Для подробного объяснения физической системы смотрите Создавание Модели Тупика Муфты.

Открытая модель

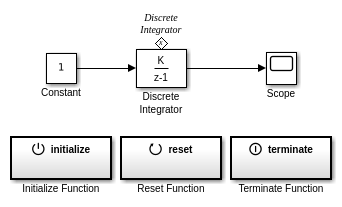

Working with the Initialize Function, Reset Function, and Terminate Function Blocks

Работа с инициализировать функцией, функцией сброса и оконечными функциональными блоками

Используйте Инициализировать Функцию, Функцию Сброса, и Отключите Функциональные блоки к состояниям чтения и состояниям записи в модели Simulink.

Открытая модель

Reading and Writing States with the Initialize Function and Terminate Function Blocks

Чтение и запись состояний с инициализировать функцией и оконечными функциональными блоками

В этом примере Инициализировать Функциональный блок использует блок State Writer, чтобы установить начальное условие блока Discrete Integrator к 10.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`
