Передайте вывод Fcn или задержку

Реализуйте компенсатор вывода или задержки дискретного времени

Библиотека:
Simulink / Дискретный

Описание

Блок Transfer Fcn Lead или Lag реализует компенсатор вывода или задержки дискретного времени входа. Мгновенное усиление компенсатора равняется 1, и усиление DC равно (1-z)/(1-p), где z является нулем, и p является полюсом компенсатора.

Блок реализует ведущий компенсатор, когда 0<z<p<1, и реализует компенсатор задержки когда 0<p<z<1.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор

Входной сигнал, которому блок применяет компенсацию вывода или задержки дискретного времени.

Вывод

развернуть все

`Port_1` — Выходной сигнал
скаляр | вектор

Выходной сигнал, который является компенсацией вывода или задержки дискретного времени входного знака.

Параметры

развернуть все

`Pole of compensator (in Z plane)` — Полюс
`0.95` (значение по умолчанию) | скаляр

Задайте полюс компенсатора.

Программируемое использование

Параметры блоков: PoleZ

Ввод: символьный вектор

Значение: действительный скаляр

Значение по умолчанию: '0.95'

`Zero of compensator (in Z plane)` — Нуль компенсатора
`0.75` (значение по умолчанию) | скаляр

Задайте нуль компенсатора в плоскости Z.

Программируемое использование

Параметры блоков: ZeroZ

Ввод: символьный вектор

Значение: действительный скаляр

Значение по умолчанию: '0.75'

`Initial condition for previous output` — Начальное условие для предыдущего вывода
`0.0` (значение по умолчанию) | скаляр

Задайте начальное условие для предыдущего вывода.

Программируемое использование

Параметры блоков: ICPrevOutput

Ввод: символьный вектор

Значение: действительный скаляр

Значение по умолчанию: '0.0'

`Initial condition for previous input` — Начальное условие для предыдущего входа
`0.0` (значение по умолчанию) | скаляр

Задайте начальное условие для предыдущего входа.

Программируемое использование

Параметры блоков: ICPrevInput

Ввод: символьный вектор

Значение: действительный скаляр

Значение по умолчанию: '0.0'

`Initial condition for previous output` — Начальное условие для предыдущего вывода
`0.0` (значение по умолчанию) | скаляр

Задайте начальное условие для предыдущего вывода.

Программируемое использование

Параметры блоков: ICPrevOutput

Ввод: символьный вектор

Значение: действительный скаляр

Значение по умолчанию: '0.0'

Режим `Integer rounding mode` — Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).

Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB^® в поле маски.

Программируемое использование

Параметры блоков: RndMeth

Ввод: символьный вектор

Значение по умолчанию: 'Floor'

`Saturate to max or min when overflows occur` — Метод действия переполнения
`off` (значение по умолчанию) | `on`

Когда вы устанавливаете этот флажок, переполнение насыщает к максимальному или минимальному значению, которое может представлять тип данных. В противном случае переполнение переносится.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выводу или результату. В целом процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.

Программируемое использование

Параметры блоков: DoSatur

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Образцовые примеры

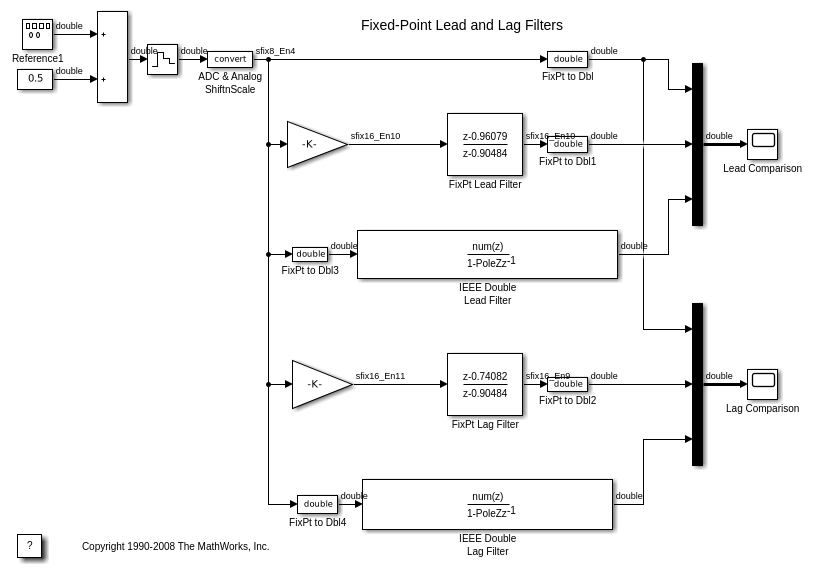

Вывод фиксированной точки и фильтры задержки

Демонстрационные реализации фиксированной точки дискретного ведущего фильтра и дискретной задержки фильтруют наряду со ссылочными реализациями в плавающей точке.

Открытая модель

Характеристики блока

Типы данных	`^Boolean[a]`\| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`
^[a] Этот блок не рекомендуется для использования с булевыми сигналами.

Документация

Передайте вывод Fcn или задержку

Описание

Порты

Входной параметр

`Port_1` — Входной сигнал
скаляр | вектор

Вывод

`Port_1` — Выходной сигнал
скаляр | вектор

Параметры

`Pole of compensator (in Z plane)` — Полюс
`0.95` (значение по умолчанию) | скаляр

Программируемое использование

`Zero of compensator (in Z plane)` — Нуль компенсатора
`0.75` (значение по умолчанию) | скаляр

Программируемое использование

`Initial condition for previous output` — Начальное условие для предыдущего вывода
`0.0` (значение по умолчанию) | скаляр

Программируемое использование

`Initial condition for previous input` — Начальное условие для предыдущего входа
`0.0` (значение по умолчанию) | скаляр

Программируемое использование

`Initial condition for previous output` — Начальное условие для предыдущего вывода
`0.0` (значение по умолчанию) | скаляр

Программируемое использование

Режим `Integer rounding mode` — Rounding для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Программируемое использование

`Saturate to max or min when overflows occur` — Метод действия переполнения
`off` (значение по умолчанию) | `on`

Программируемое использование

Образцовые примеры

Вывод фиксированной точки и фильтры задержки

Характеристики блока

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Смотрите также

Представлено до R2006a
