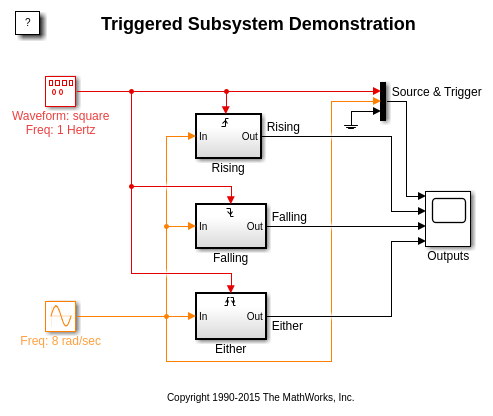

Эта модель показывает инициированные подсистемы и описывает различные триггерные типы. Инициированная подсистема выполняется для одного временного шага каждый раз, когда триггерные переходы порта от лжи до истины в заданном направлении. Переход триггерного порта может произойти, когда направление перехода повышается, падение, или и повышение и падение. Возрастающий переход происходит, когда триггер сигнализирует о переходах от нуля или ниже к положительному значению. Падающий переход происходит, когда триггер сигнализирует о переходах от нуля или выше к отрицательной величине.

После выполнения симуляции посмотрите тесно на главный график в осциллографе. Это показывает синусоиду, форму волны и основанное значение нуля. Как переходы формы волны через нуль, каждая из подсистем инициирована соответственно. Вывод каждой подсистемы равен текущему значению синусоиды в то время.
