Просмотрите обратную реакцию Вывод на синусоиде
Этот пример показывает эффект блока Backlash на синусоиде с помощью параметров по умолчанию. Начальной шириной Мертвой зоны является 1 и Initial, выводом является 0.

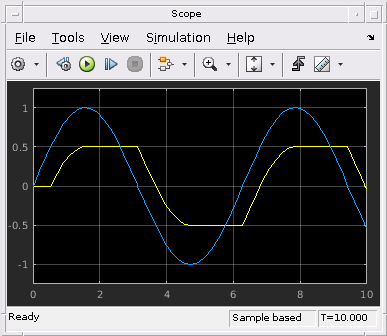

Начальная мертвая зона сосредоточена приблизительно 0 и имеет ширину 1, который расширяет .5 в каждом направлении. Вывод от блока Backlash начинается в 0 и не изменяется, пока вход не достигает ребра deadzone в .5. Затем вывод участвует в положительном направлении и изменяет равную сумму как вход. После того, как вход достигает значения 1, он начинает перемещаться в отрицательное направление. В этой точке вывод расцепляет и остается плоским, пока вход не проходит через ширину мертвой зоны 1. Если вход достигает конца зоны мертвой зоны в 0, затем вывод затрагивает и начинает перемещаться в отрицательное направление с входом.
