Соберите данные о соответствии и исследуйте результаты в Model Advisor
Этот пример показывает, как собрать образцовые метрические данные при помощи Метрической Инструментальной панели. От инструментальной панели исследуйте подробные результаты соответствия и, зафиксируйте проблемы соответствия при помощи Model Advisor.
Откройте модель в качестве примера
Откройте модель sldemo_fuelsys в качестве примера и сохраните модель в локальную папку.
open_system('sldemo_fuelsys');
Откройте метрическую инструментальную панель
В окне модели откройте Метрическую Инструментальную панель путем выбора Analysis> Metrics Dashboard.
Соберите образцовые метрики
Чтобы собрать метрические данные для этой модели, кликните по Всему Метрическому значку.
Исследуйте результаты соответствия

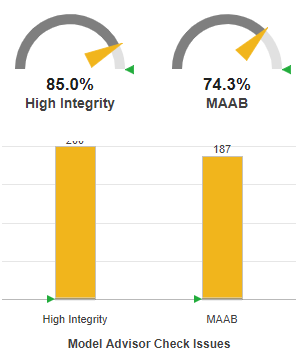

Найдите раздел MODELING GUIDELINE COMPLIANCE инструментальной панели. Этот раздел отображает процент Высокой Целостности, и соответствие MAAB проверяет, что передал все системы. График панелей показывает количество проблем, о которых сообщают регистрации соответствующей группы проверки.

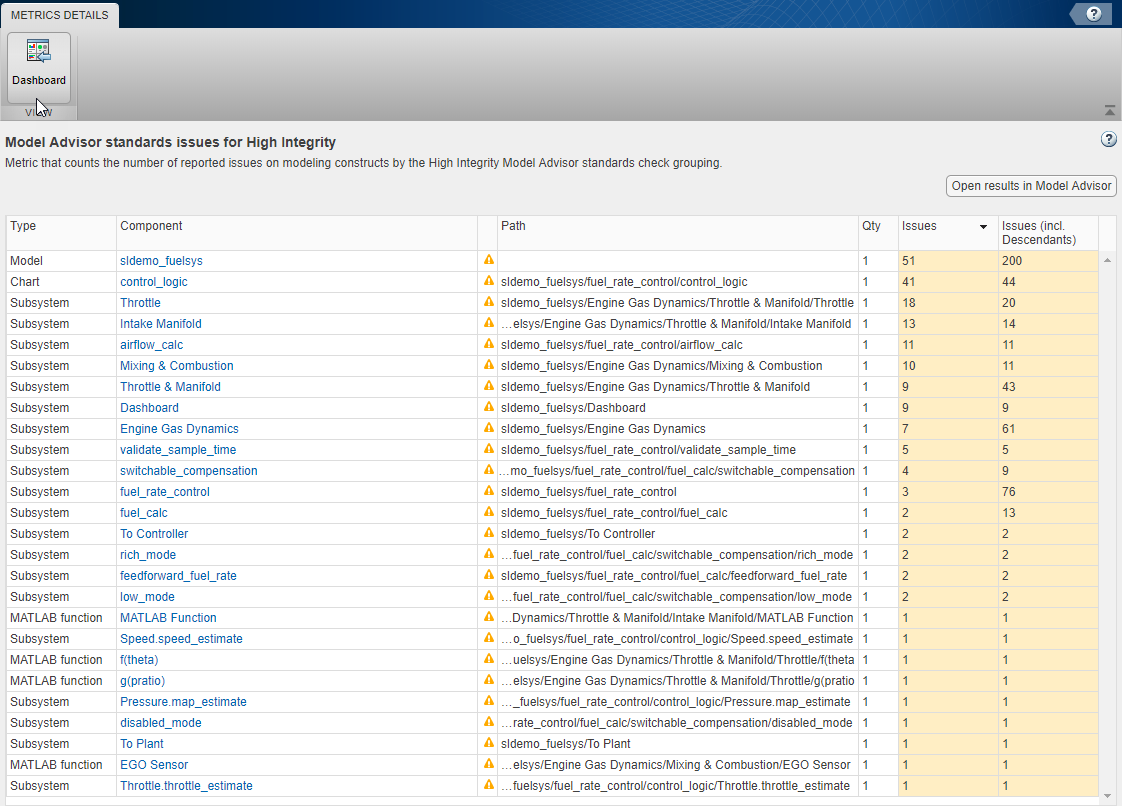

Чтобы видеть таблицу, которая детализирует количество проблем соответствия компонентом, щелкните где угодно на Высокой столбчатой диаграмме Целостности. Для проверок соответствия, которые анализируют параметры конфигурации, каждая проверка, которая не передает, добавляет 1 проблему в модель, на которой это перестало работать.

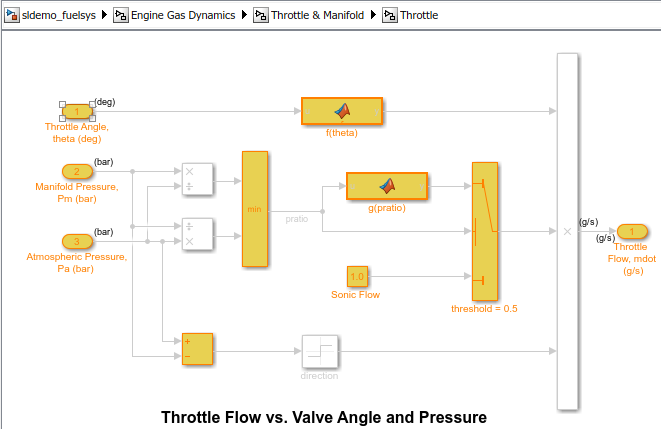

Из таблицы откройте компонент Throttle в редакторе моделей путем нажатия на гиперссылку компонента в таблице. Редактор моделей подсвечивает блоки в компоненте, которые имеют проблемы соответствия.
Исследуйте результаты соответствия в Model Advisor
В Метрической Инструментальной панели возвратитесь к основной странице инструментальной панели путем нажатия на значок Инструментальной панели.
Кликните по Высокому прибору процента Целостности.
Чтобы видеть состояние для каждой проверки соответствия, кликните по Табличному представлению.
Расширьте узел
sldemo_fuelsys.Чтобы исследовать результаты проверки более подробно, нажмите Check связанные с безопасностью диагностические настройки для гиперссылки шага расчета.
В диалоговом окне Model Advisor Highlight нажмите Check связанные с безопасностью диагностические настройки для гиперссылки шага расчета.
Зафиксируйте проблему соответствия
В Отчете Model Advisor результаты проверки показывают Текущее значение и Рекомендуемое Значение диагностических параметров.
Чтобы изменить Текущее значение на Рекомендуемое Значение, кликните по параметру. Диалоговое окно Model Configuration Parameters открывается.
Измените установки параметров.
Сохраните свои изменения и закройте диалоговое окно.
Сохраните изменения в модели.
Вспомните метрики
Возвратитесь к метрической инструментальной панели.
Чтобы вспомнить образцовые метрики, кликните по Всему Метрическому значку.
Чтобы возвратиться к основной странице инструментальной панели, кликните по значку Инструментальной панели.
Подтвердите, что количество Высоких проблем Проверки целостности сокращено, и процент соответствия увеличен.
