Настройка конвертера степени
Этот пример показывает, как использовать Simulink® Design Optimization™, чтобы оптимизировать текущие параметры контроллера 3-фазового тиристорного конвертера. Модель использует блоки от Simscape™ и Simscape™ Electrical™.
3-фазовым тиристором управляет модулятор длительности импульса с переменным углом фазы, вычисленным контроллером PI. PI Текущие усиления Регулятора настраивается, чтобы отследить ссылочные колебания постоянного тока и предела.

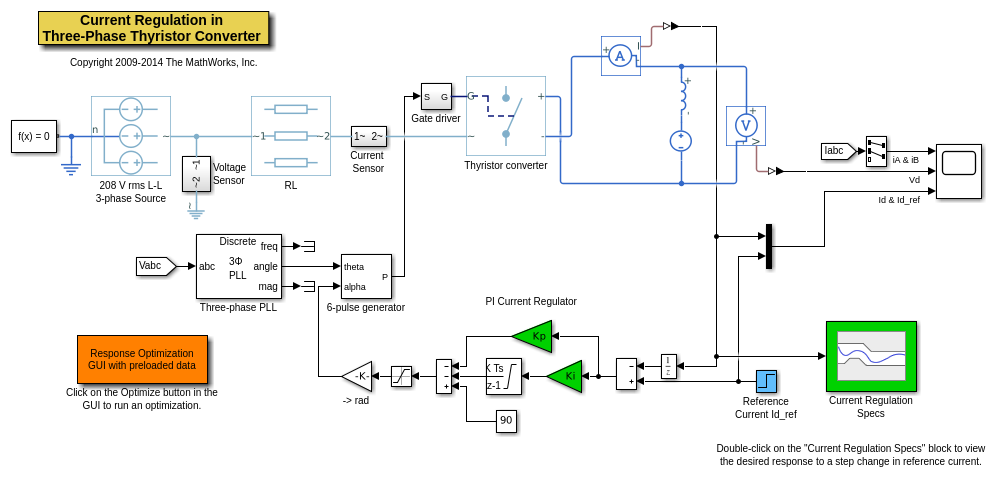

Откройте модель power_demo с помощью команды ниже и запустите симуляцию. Симуляция производит неоптимизированное текущее изменение двигателя постоянного тока и исходных данных для оптимизации.
open_system('power_demo')
Дважды кликните блок Scope, чтобы просмотреть неоптимизированный текущий ответ. Обратите внимание на то, что две фазы 3-фазового текущего источника и выходное напряжение двигателя постоянного тока также отображены в этом блоке.
Дважды кликните блок Current Regulation Specs, чтобы просмотреть ограничения на вывод, текущий из двигателя постоянного тока.
Можно запустить Response Optimization Tool с помощью меню Analysis в Simulink или команды sdotool в MATLAB. Можно запустить предварительно сконфигурированную задачу оптимизации в ответ Инструмент Оптимизации первым открытием модель и путем двойного клика на оранжевом блоке в нижней части модели. От Response Optimization Tool нажмите кнопку Plot Model Response, чтобы моделировать модель и показать, как хорошо первоначальный проект удовлетворяет конструктивные требования.

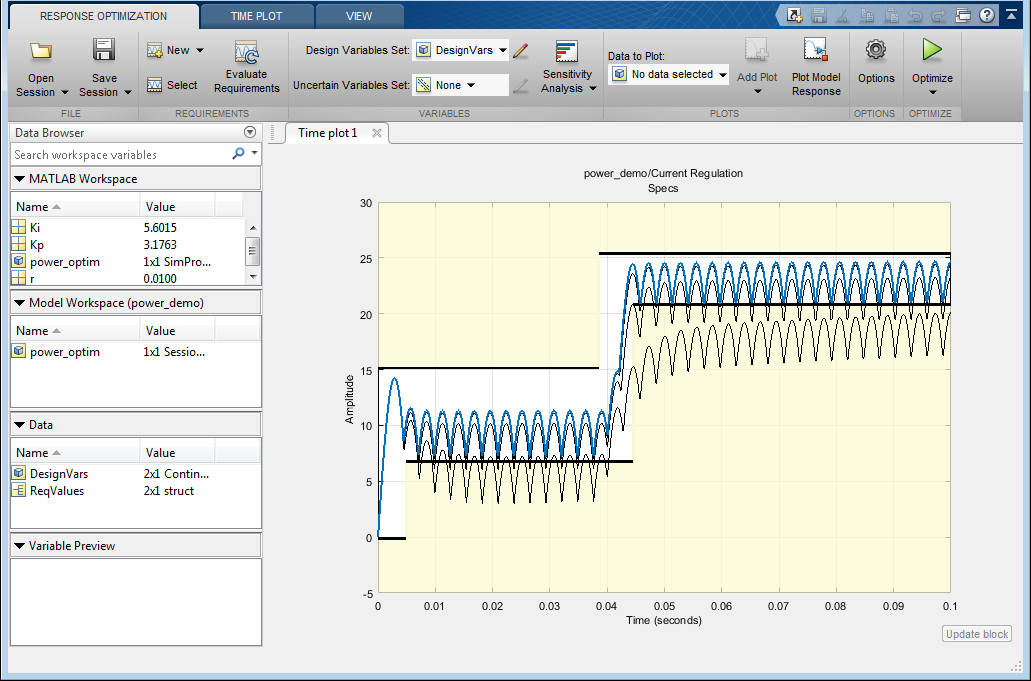

Мы запускаем оптимизацию путем нажатия кнопки Optimize от Response Optimization Tool. График обновляется, чтобы указать, что конструктивные требования теперь удовлетворены.
График теперь показывает, что финал оптимизировал текущий ответ.
% Close the model bdclose('power_demo')
