Генератор сигнала в реальном времени
Этот пример показывает, как произвести сигнал аналогового выхода использование Simulink Desktop Real-Time™. Поскольку аналоговый выход обычно требует меньшей настройки и легче соединиться, чем аналоговый вход, эта модель является хорошим началом к вашим экспериментам с платами сбора данных. Можно проверить присутствие сгенерированного сигнала, например, путем соединения осциллографа с контактами аналогового выхода платы сбора данных.
Примечание: Чтобы запустить эту модель, необходимо было соединить плату сбора данных с компьютером.
Как запустить эту модель в Режиме normal mode
Откройте блок Analog Output и выберите вашу плату сбора данных. Если нет никакой установленной платы, установите его с помощью Установки новая кнопка платы.
Дважды кликните оранжевую кнопку, чтобы переключиться на Режим normal mode в случае необходимости.
Запустите выполнение в реальном времени с помощью Симуляции-> Выполнение.
Как запустить эту модель в Режиме external mode
Откройте блок Analog Output и выберите вашу плату сбора данных. Если нет никакой установленной платы, установите его с помощью Установки новая кнопка платы.
Дважды кликните оранжевую кнопку, чтобы переключиться на Режим external mode в случае необходимости.
Запустите выполнение в реальном времени с помощью Симуляции-> Выполнение. Модель автоматически создаст, соединится с Simulink в Режиме external mode и запустится.
Откройте модель
open_system(fullfile(matlabroot,'toolbox','sldrt','sldrtexamples','sldrtex_siggen'));

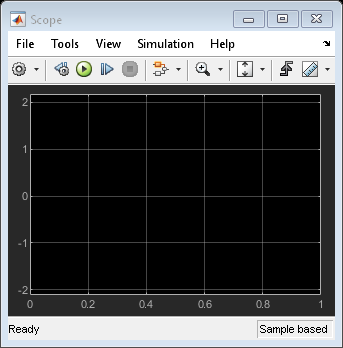

Закройте открытые Осциллографы
close_system(find_system(gcs ,'BlockType', 'Scope'));
Очистка
clear close all bdclose all
