sltest. AssessmentSet

Доступ к набору оценок от симуляции

расширьте все на странице

Описание

Функциональный as = sltest.getAssessments('model') создает объект sltest.AssessmentSet as, содержащий оценки для model. Отдельные результаты оценки получены с помощью result = get(as,index). getSummary(as) возвращает обзор набора оценки. disp возвращает обзор отдельных результатов оценки.

Создание

Создайте объект sltest.AssessmentSet с помощью sltest.getAssessments.

Функции объекта

dispОтобразите результаты sltest. AssessmentSet или sltest. Оценка
findНайдите оценки в sltest. AssessmentSet или sltest. Объект Assessment
getПолучите оценку sltest. AssessmentSet
getSummaryПолучите сводные данные sltest. AssessmentSet

Примеры

свернуть все

Открыть скрипт

Этот пример показывает, как моделировать модель с операторами verify и получить результаты оценки через программируемый интерфейс.

Установите оценку и один результат оценки

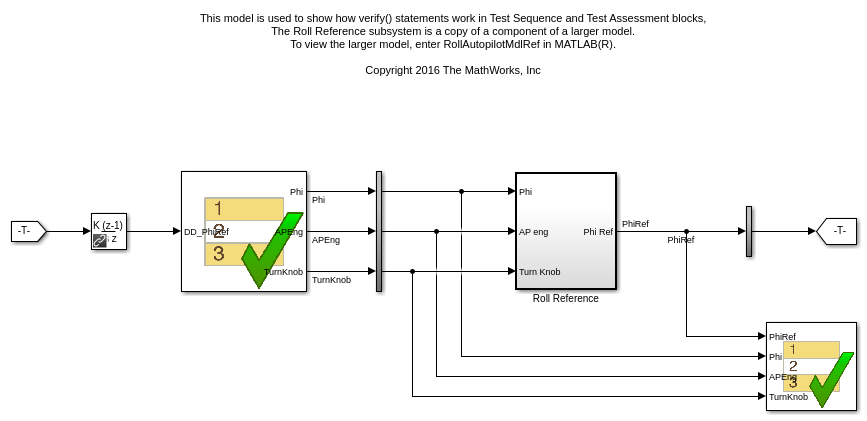

1. Откройте модель.

open_system(fullfile(matlabroot,'examples','simulinktest',...
    'sltestRollRefTestExample.slx'))

% Turn the command line warning off for verify() statements
warning off Stateflow:Runtime:TestVerificationFailed

2. Запустите модель.

s = sim('sltestRollRefTestExample');

3. Установите оценку.

as = sltest.getAssessments('sltestRollRefTestExample');

4. Получите оценку 3 от набора оценки.

as3 = get(as,3);

Отобразите результаты результата набора и оценки оценки

1. Получите сводные данные набора оценки.

asSummary = getSummary(as)

asSummary =

  struct with fields:

       Total: 6
    Untested: 3
      Passed: 2
      Failed: 1
      Result: Fail

2. Отобразите результат оценки 3.

disp(as3)

  sltest.Assessment
  Package: sltest

  Properties:
         Name: 'Simulink:verify_high'
    BlockPath: [1x1 Simulink.SimulationData.BlockPath]
       Values: [1x1 timeseries]
       Result: Fail

3. Найдите непротестированные или отказавшие результаты в наборе оценки.

asFailUntested = find(as,'Result',slTestResult.Fail,'-or',...
    'Result',slTestResult.Untested)

asFailUntested =

  sltest.AssessmentSet
  Summary:
       Total: 4
    Untested: 3
      Passed: 0
      Failed: 1
      Result: Fail


  Untested Assessments (first 10):
    2 : Untested 'Simulink:verify_high'
    3 : Untested 'Simulink:verifyTKLow'
    4 : Untested 'Simulink:verifyTKNormal'

  Failed Assessments (first 10):
    1 : Fail 'Simulink:verify_high'

4. Найдите оценки под блоком Test Assessment, с помощью регулярного выражения.

assessBlock = find(as,'-regexp','BlockPath','.[Aa]ssess')

assessBlock =

  sltest.AssessmentSet
  Summary:
       Total: 6
    Untested: 3
      Passed: 2
      Failed: 1
      Result: Fail


  Untested Assessments (first 10):
    4 : Untested 'Simulink:verify_high'
    5 : Untested 'Simulink:verifyTKLow'
    6 : Untested 'Simulink:verifyTKNormal'

  Passed Assessments (first 10):
    1 : Pass 'Simulink:verify_normal'
    2 : Pass 'Simulink:verify_low'

  Failed Assessments (first 10):
    3 : Fail 'Simulink:verify_high'

Повторно включите предупреждения

warning on Stateflow:Runtime:TestVerificationFailed

Смотрите также

|

Введенный в R2017b
