Этот пример показывает простое использование данных фиксированной точки многословных в графиках Stateflow®. Можно задать данные фиксированной точки многословные на уровне графика с одним из следующих осциллографов:
Входной параметр
Вывод
Параметр
Память хранилища данных
Можно также передать эти данные как вводы и выводы к и от функций MATLAB®, таблиц истинности MATLAB и функций Simulink® в диаграммах Stateflow.

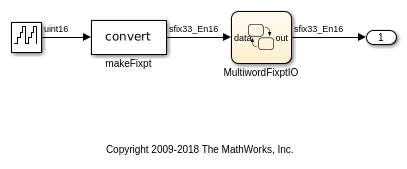

Стройте диаграмму MultiwordFixptIO берет во входе, data
, который является фиксированной точкой многословной, и возвращает выходной параметр, out
, который является также типом данных с фиксированной точкой многословным.
График задает функцию Simulink foo
, который объявляет, что оба его ввода и вывода фиксированной точки многословной. foo
возвращает значение своего входа, постепенно увеличенного постоянным значением фиксированной точки. На каждом временном шаге график MultiwordFixptIO передает свой вход foo
и присваивает вывод от foo
до out
.
