Диаграммы управления

Диаграмма управления отображает измерения выборок процесса в зависимости от времени. Измерения построены вместе с пользовательскими допустимыми пределами и заданными процессом пределами управления. Процесс может затем быть по сравнению с его спецификациями — чтобы видеть, сознает ли он ситуацию или не контролируется.

График является только контрольным инструментом. Действие управления может произойти, если график указывает на нежелательного, систематическое изменение в процессе. Диаграмма управления используется, чтобы обнаружить изменение, так, чтобы процесс мог быть настроен, чтобы уменьшать его.

Диаграммы управления создаются с функцией controlchart. Любой из следующих типов диаграммы может быть задан:

  • Xbar или среднее значение

  • Стандартное отклонение

  • Область значений

  • Экспоненциально взвешенное скользящее среднее значение

  • Отдельное наблюдение

  • Движущаяся область значений отдельных наблюдений

  • Скользящее среднее значение отдельных наблюдений

  • Дефектная пропорция

  • Количество defectives

  • Дефекты на модуль

  • Количество дефектов

Правила управления заданы с функцией controlrules. Следующий пример иллюстрирует, как использовать правила Western Electric, чтобы отметить неконтролируемые измерения на графике Xbar.

Сначала загрузите выборочные данные.

load parts;

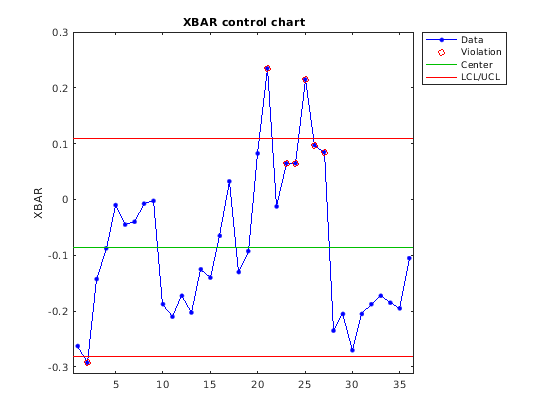

Создайте диаграмму управления Xbar, использующую правило Western Electric 2 (2 из 3 точек по крайней мере 2 стандартных погрешности выше центральной линии), чтобы отметить неконтролируемые измерения.

st = controlchart(runout,'rules','we2');

Для лучшего понимания правила Western Electric 2 вычислите и постройте эти 2 графика стандартных погрешностей на графике.

x = st.mean;
cl = st.mu;
se = st.sigma./sqrt(st.n);
hold on
plot(cl+2*se,'m')

Идентифицируйте измерения, которые нарушают правило управления.

R = controlrules('we2',x,cl,se);
I = find(R)
I = 6×1

    21
    23
    24
    25
    26
    27
