Мультисигнал 1-D Анализ вейвлета

1D мультисигнал является набором 1D сигналов той же длины, сохраненной как матрица, организованная построчный (или по столбцам).

Цель этого примера состоит в том, чтобы показать, как анализировать, denoise или сжать мультисигнал, и затем кластеризировать различные представления или упрощенные версии сигналов, составляющих мультисигнал.

В этом примере сигналы сначала анализируются и различные представления, или производятся упрощенные версии:

  • Восстановленные приближения на данных уровнях,

  • Версии Denoised,

  • Сжатые версии.

Шумоподавление и сжатие являются двумя из главных приложений вейвлетов, часто используемых в качестве шага предварительной обработки перед кластеризацией.

Последний шаг этого примера выполняет несколько кластеризирующихся стратегий, и сравните их. Это позволяет обобщать большой набор сигналов с помощью разреженных представлений вейвлета.

Загрузите и постройте мультисигнал

Чтобы проиллюстрировать эти возможности, давайте рассмотрим реальный мультисигнал, представляющий 35 дней потребления электрической нагрузки, сосредоточенного и стандартизированного.

load elec35_nor;       % Load normalized original data.
X = signals;
[nbSIG,nbVAL] = size(X);
plot(X','r');
axis tight

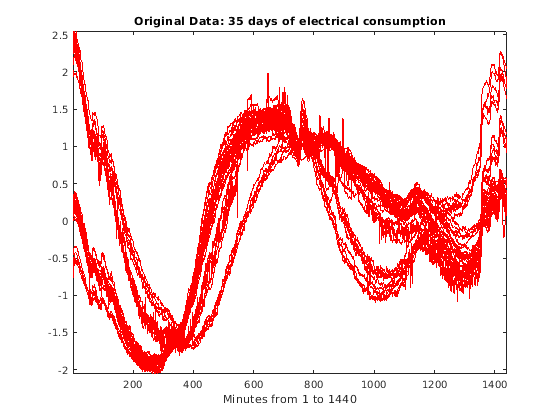

title('Original Data: 35 days of electrical consumption');
xlabel('Minutes from 1 to 1440');

Мы видим, что сигналы являются локально неправильными и шумными, но тем не менее три различных общих формы можно отличить.

Поверхностное представление данных

В порядке подсветить периодичность мультисигнала, давайте теперь исследуем данные с помощью 3-D представления.

surf(X);
shading interp
axis tight

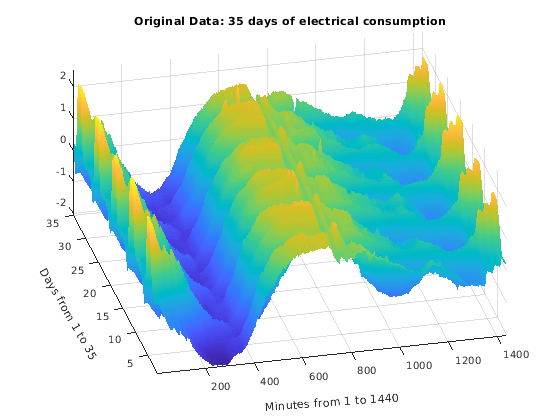

title('Original Data: 35 days of electrical consumption');
xlabel('Minutes from 1 to 1440','Rotation',4);
ylabel('Days from 1 to 35','Rotation',-60);
ax = gca;
ax.View = [-13.5 48];

Эти пять представленных недель могут теперь быть замечены более ясно.

Разложение строки мультисигнала

Выполните разложение вейвлета на уровне 7 с помощью 'sym4' вейвлета.

dirDec = 'r';         % Direction of decomposition
level  = 7;           % Level of decomposition
wname  = 'sym4';      % Near symmetric wavelet
decROW = mdwtdec(dirDec,X,level,wname);

Сгенерированная структура разложения следующие:

decROW
decROW =

  struct with fields:

        dirDec: 'r'
         level: 7
         wname: 'sym4'
    dwtFilters: [1x1 struct]
       dwtEXTM: 'sym'
      dwtShift: 0
      dataSize: [35 1440]
            ca: [35x18 double]
            cd: {1x7 cell}

Сигналы и приближения на уровне 7

Давайте восстановим приближения на уровне 7 для каждого сигнала строки. Затем чтобы сравнить приближения с исходными сигналами, давайте отобразим два графика (см. фигуру ниже). Первый показывает все исходные сигналы, и второй показывает все соответствующие приближения на уровне 7.

A7_ROW  = mdwtrec(decROW,'a',7);

subplot(2,1,1);
plot(X(:,:)','r');
title('Original Data');
axis tight
subplot(2,1,2);
plot(A7_ROW(:,:)','b');
axis tight

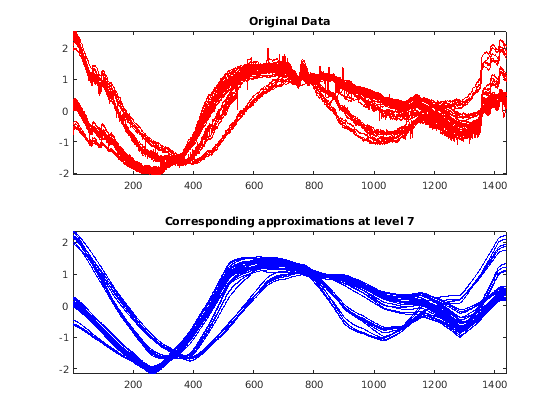

title('Corresponding approximations at level 7');

Как это видно, общая форма получена приближениями на уровне 7, но некоторые интересные функции потеряны. Например, удары вначале и в конце сигналов исчезли.

Наложенные сигналы и приближения

Чтобы сравнить более тесно исходные сигналы с их соответствующими приближениями на уровне 7, давайте отобразим два графика (см. фигуру ниже). Первый касается четырех первых сигналов и второго пять последних сигналов. Каждый из этих графиков представляет исходные сигналы, наложенные с их соответствующим приближением на уровне 7.

subplot(2,1,1);
idxDays = 1:4;
plot(X(idxDays,:)','r');
hold on
plot(A7_ROW(idxDays,:)','b');
axis tight

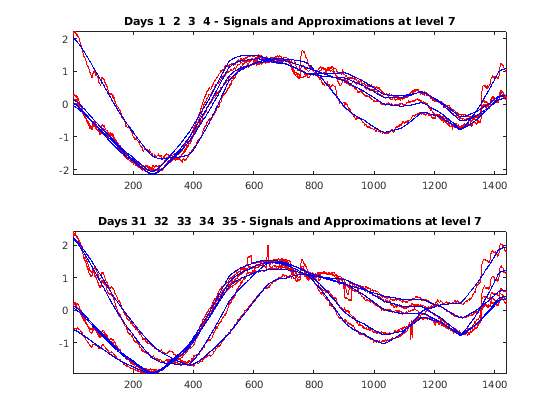

title(['Days ' int2str(idxDays), ' - Signals and Approximations at level 7']);
subplot(2,1,2);
idxDays = 31:35;
plot(X(idxDays,:)','r');
hold on
plot(A7_ROW(idxDays,:)','b');
axis tight
title(['Days ' int2str(idxDays), ' - Signals and Approximations at level 7']);

Как это видно, приближение исходного сигнала визуально точно с точки зрения общей формы.

Шумоподавление мультисигнала

Чтобы выполнить более тонкое упрощение мультисигнала, сохраняющего эти удары, которые явно относятся к электрическому сигналу, позвольте нам denoise мультисигнал.

Процедура шумоподавления выполняется с помощью трех шагов:

1) Разложение: Выберите вейвлет и уровень разложения N, и затем вычислите разложения вейвлета сигналов на уровне N.

2) Пороговая обработка: Для каждого уровня от 1 до N и для каждого сигнала, выбран порог, и пороговая обработка применяется к коэффициентам детали.

3) Реконструкция: Вычислите реконструкции вейвлета с помощью исходных коэффициентов приближения уровня N и измененных коэффициентов детали уровней от 1 до N.

Давайте выберем теперь уровень разложения N = 5 вместо N = 7 используемых ранее.

dirDec = 'r';         % Direction of decomposition
level  = 5;           % Level of decomposition
wname  = 'sym4';      % Near symmetric wavelet
decROW = mdwtdec(dirDec,X,level,wname);

[XD,decDEN] = mswden('den',decROW,'sqtwolog','mln');
Residuals = X-XD;

subplot(3,1,1);
plot(X','r');
axis tight
title('Original Data: 35 days of electrical consumption');
subplot(3,1,2);
plot(XD','b');
axis tight

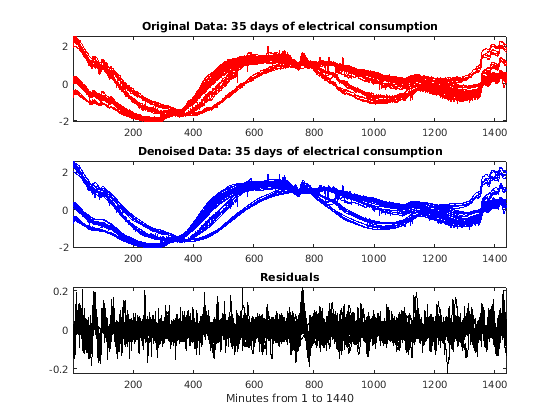

title('Denoised Data: 35 days of electrical consumption');
subplot(3,1,3);
plot(Residuals','k');
axis tight
title('Residuals');
xlabel('Minutes from 1 to 1440');

Качество результатов хорошо. Удары вначале и в конце сигналов хорошо восстанавливаются и, с другой стороны, невязки похожи на шум за исключением некоторых остающихся ударов из-за сигналов. Кроме того, значение этих остающихся ударов имеет маленький порядок.

Мультисигнал, сжимающий сигналы строки

Как шумоподавление, процедура сжатия выполняется с помощью трех шагов (см. выше).

Различие для процедуры шумоподавления найдено на шаге 2. Существует два доступные подхода сжатия:

  • Первый состоит из взятия расширений вейвлета сигналов и хранения самых больших коэффициентов абсолютного значения. В этом случае можно установить глобальный порог, производительность сжатия или относительную квадратную производительность восстановления нормы. Таким образом только один параметр сигнала зависимый должен быть выбран.

  • Второй подход состоит из применения визуально решительных зависимых уровнем порогов.

Чтобы упростить представление данных и сделать более эффективным сжатие, давайте вернемся к разложению на уровне 7 и давайте сожмем каждую строку мультисигнала путем применения глобального порогового продвижения, чтобы восстановить 99% энергии.

dirDec = 'r';         % Direction of decomposition
level  = 7;           % Level of decomposition
wname  = 'sym4';      % Near symmetric wavelet
decROW = mdwtdec(dirDec,X,level,wname);

[XC,decCMP,THRESH] = mswcmp('cmp',decROW,'L2_perf',99);

subplot(3,1,1);
plot(X','r');
axis tight
title('Original Data: 35 days of electrical consumption');
subplot(3,1,2);
plot(XC','b');
axis tight

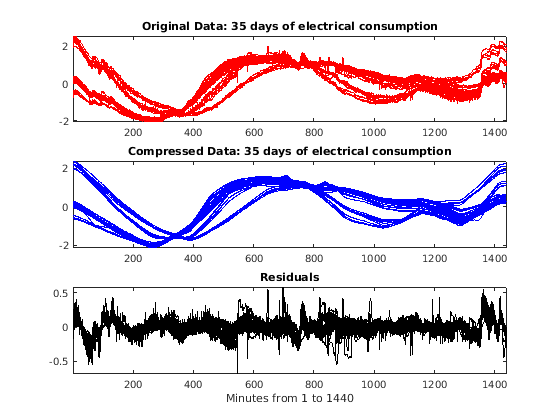

title('Compressed Data: 35 days of electrical consumption');
subplot(3,1,3);
plot((X-XC)','k');
axis tight
title('Residuals');
xlabel('Minutes from 1 to 1440');

Как это видно, общая форма сохраняется, в то время как локальными неисправностями пропускают. Невязки содержат шум, а также компоненты из-за мелких масштабов по существу.

Производительность сжатия

Давайте теперь вычислим соответствующую плотность ненулевых элементов.

cfs = cat(2,[decCMP.cd{:},decCMP.ca]);
cfs = sparse(cfs);
perf = zeros(1,nbSIG);
for k = 1:nbSIG
    perf(k) = 100*nnz(cfs(k,:))/nbVAL;
end

figure('Color','w')
plot(perf,'r-*');

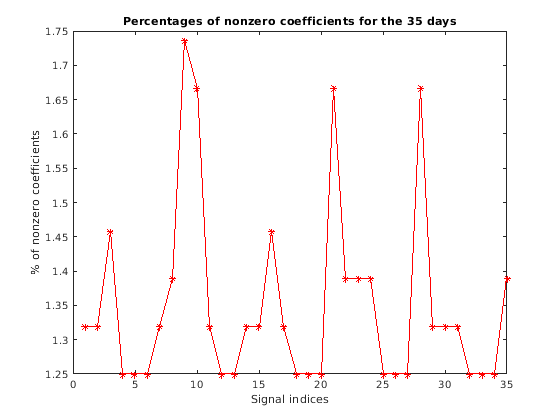

title('Percentages of nonzero coefficients for the 35 days');
xlabel('Signal indices');
ylabel('% of nonzero coefficients');

Для каждого сигнала процент необходимых коэффициентов, чтобы восстановить 99% энергии находится между 1,25% и 1,75%. Это иллюстрирует возможность вейвлетов сконцентрировать энергию сигнала в немногих коэффициентах.

Кластеризация сигналов строки

Кластеризация предлагает удобную процедуру, чтобы обобщить большой набор сигналов с помощью разреженных представлений вейвлета. Можно реализовать иерархическую кластеризацию с помощью mdwtcluster. У вас должен быть Statistics and Machine Learning Toolbox™, чтобы использовать mdwtcluster.

Сравните три различного объединения в кластеры 35-дневных данных. Первый основан на исходном мультисигнале, втором на коэффициентах приближения на уровне 7, и последний основан на мультисигнале denoised.

Установите на количество кластеров к 3. Вычислите структуры P1 и P2, которые содержат соответственно два первых раздела и третий.

P1 = mdwtcluster(decROW,'lst2clu',{'s','ca7'},'maxclust',3);
P2 = mdwtcluster(decDEN,'lst2clu',{'s'},'maxclust',3);
Clusters = [P1.IdxCLU P2.IdxCLU];

Мы можем теперь протестировать равенство этих трех разделов.

EqualPART = isequal(max(diff(Clusters,[],2)),[0 0])
EqualPART =

  logical

   1

Таким образом, эти три раздела являются тем же самым. Давайте теперь построим и исследовать кластеры.

figure('Color','w')
stem(Clusters,'filled','b:')

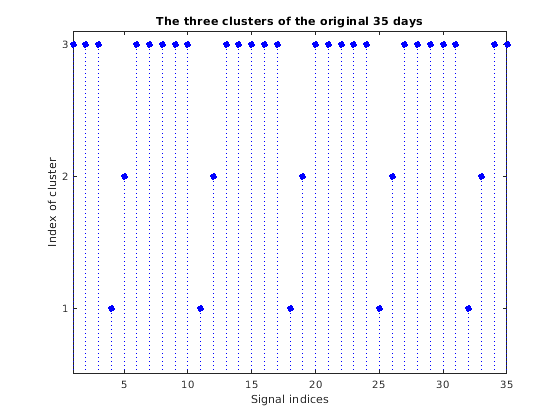

title('The three clusters of the original 35 days');
xlabel('Signal indices');
ylabel('Index of cluster');
ax = gca;
xlim([1 35]);
ylim([0.5 3.1]);
ax.YTick = 1:3;

Первый кластер (маркировал 3) содержит 25 дней в середине недели, и оба другие (маркировал 2, и 1) содержат пять суббот и пять воскресений соответственно. Это иллюстрирует снова периодичность базовых временных рядов и трех различных общих форм, замеченных в двух первых графиках, отображенных в начале этого примера.

Давайте теперь отобразим исходные сигналы, и соответствующие коэффициенты приближения раньше получали два из этих трех разделов.

CA7 = mdwtrec(decROW,'ca');
IdxInCluster = cell(1,3);
for k = 1:3
    IdxInCluster{k} = find(P2.IdxCLU==k);
end
figure('Color','w','Units','normalized','Position',[0.2 0.2 0.6 0.6])
for k = 1:3
    idxK = IdxInCluster{k};
    subplot(2,3,k);
    plot(X(idxK,:)','r');
    axis tight
    ax = gca;
    ax.XTick = [200 800 1400];
    if k==2
        title('Original signals');
    end
    xlabel(['Cluster: ' int2str(k) ' (' int2str(length(idxK)) ')']);
    subplot(2,3,k+3);
    plot(CA7(idxK,:)','b');
    axis tight
    if k==2
        title('Coefficients of approximations at level 7');
    end
    xlabel(['Cluster: ' int2str(k) ' (' int2str(length(idxK)) ')']);
end

Те же разделы получены из исходных сигналов (1 440 выборок для каждого сигнала) и от коэффициентов приближений на уровне 7 (18 выборок для каждого сигнала). Это иллюстрирует, что использования меньше чем 2% коэффициентов достаточно, чтобы получить те же разделы кластеризации этих 35 дней.

Сводные данные

Шумоподавление, сжатие и кластеризирующий использование вейвлетов являются очень эффективными инструментами. Возможность представлений вейвлета сконцентрировать энергию сигнала в немногих коэффициентах является ключом эффективности. Кроме того, кластеризация предлагает удобную процедуру, чтобы обобщить большой набор сигналов с помощью разреженных представлений вейвлета.
