Создайте, измените и просмотрите монополь

Создайте геометрию антенны монополя по умолчанию. Затем измените высоту и ширину монополя и размерности наземной плоскости, чтобы быть в согласии с аппаратным прототипом. Поскольку монополь расположен в центре наземной плоскости, свойство FeedOffset антенны не изменяется.

mp = monopole;
mp.Height = 28.5e-3;
mp.Width = 2.54e-3;
mp.GroundPlaneLength = 0.1;
mp.GroundPlaneWidth = 0.1;
figure;
show(mp)

Постройте импеданс и возвратите потерю

Задайте диапазон частот для анализа. Частота нижней полосы составляет 500 МГц, и частота верхней полосы составляет 5 ГГц. Поскольку ссылочный импеданс не задан в качестве одного из аргументов при вычислении потери возврата, значения по умолчанию 50 $$\Omega$$ будет использоваться.

freq = 0.5e9:50e6:5e9;
RL = returnLoss(mp,freq);
[~,ind1] = max(RL);
figure;

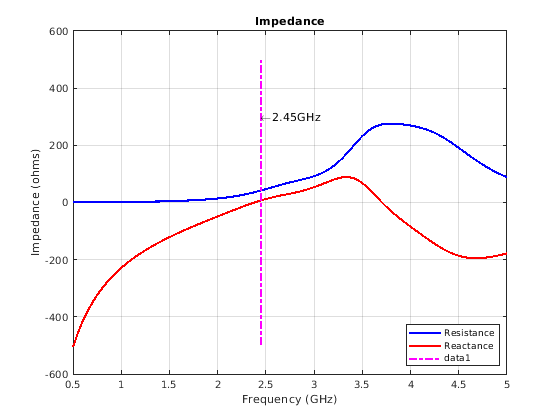

impedance(mp,freq);
marker1 = linspace(-500,500,21);
hold on
plot(freq(ind1).*ones(1,21)./1e9,marker1,'m-.','LineWidth',2)
textInfo = [ ' \leftarrow' num2str(freq(ind1)/1e9) 'GHz'];
text(freq(ind1-1)/1e9,300,textInfo,'FontSize',11)
hold off

figure

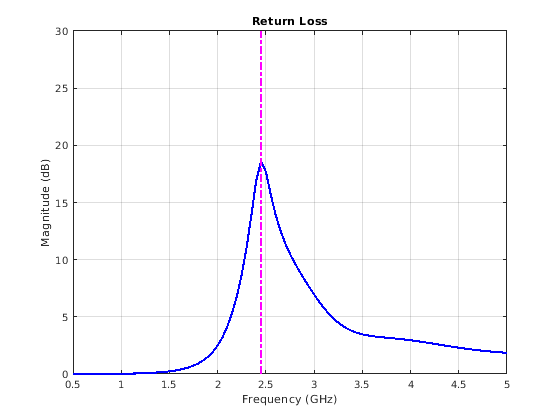

returnLoss(mp,freq);
marker2 = linspace(0,30,21);
hold on
plot(freq(ind1).*ones(1,21)./1e9,marker2,'m-.','LineWidth',2)
hold off

Сравнение с измерением - отражательный коэффициент

Измерения были проведены произведенного монополя по тому же диапазону частот. Результаты измерений являются отражательным содействующим % ($$S_{\mathrm{}11}$$) из монополя в децибелах. Чтобы соответствовать измерениям, постройте числовой отражательный коэффициент, который является отрицанием потери возврата.

load('monopole_measured.mat');
figure;

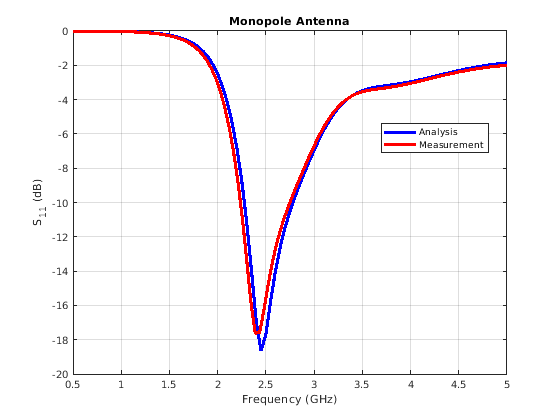

plot(freq/1e9,-mp.returnLoss(freq),'b','linewidth',3);
hold on;
plot(f/1e9,S11dB,'r','linewidth',3);
hold off;
grid on
legend('Analysis','Measurement','Location','Best');
xlabel('Frequency (GHz)');
ylabel('S_1_1 (dB)');
title('Monopole Antenna');

Фигура указывает на хорошее соглашение между теорией и измерениями. Как правило, критерий такой как $$S_{\mathrm{}11}<-\mathrm{}10dB$$ используется в описании хорошей подобранности импедансов. Анализ и измерение подтверждают, что монополь удовлетворяет, критерий в полосе сосредоточил приблизительно 2,5 ГГц. Произведенный монополь и настройку измерения показывают ниже.

Произведенный монополь и настройка измерения (с разрешением от CMIP, Университета Дюка)
