Выберите число элементов, частоту операции и азимута и угла вертикального изменения, чтобы регулировать основной луч массива.
N = 11; fc = 28e9; az = 30; el = 20;

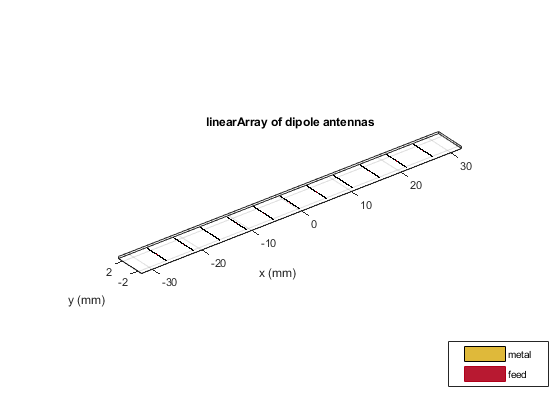

Спроектируйте линейную матрицу на желаемой частоте. Элемент по умолчанию является диполем. Найдите, что сдвиги фазы применяются на каждый элемент линейной матрицы для управления основным лучом в азимутальном направлении. Обратите внимание на то, что расстояние разделения выбрано, чтобы быть полудлиной волны, чтобы не гарантировать скрипучие лепестки.
l = design(linearArray,fc); elem = l.Element; elem.Tilt = 90; l.NumElements = N; figure show(l) ps_az = phaseShift(l,fc,[az;0]);
Вычислите сдвиги фазы для регулирования в вертикальном изменении. Для этого мы изменяем геометрию нашей начальной линейной матрицы для настройки эшелона вдоль z.
elem.Tilt = 90; elem.TiltAxis = [0 1 0]; l.Tilt = 90; l.TiltAxis = [0 1 0]; l.ElementSpacing = 1.05*(elem.Length) ; figure show(l) ps_el = phaseShift(l,fc,[0;el]);

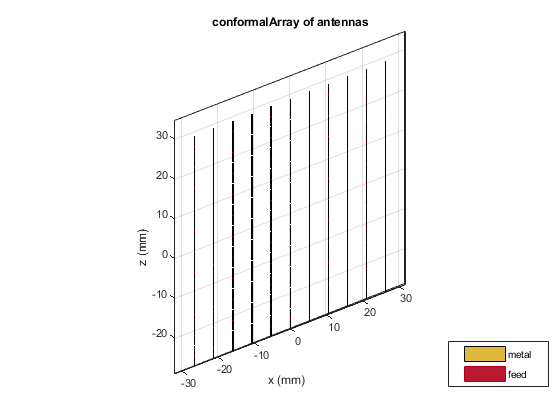

Создайте N x N прямоугольное включение массивов из N, 1 X линейных матриц N, сложенных вдоль положительных и отрицательных z-направлений.
l.Tilt = 0; elem.Tilt = 0; l.PhaseShift = ps_az; c = conformalArray; zposn = fliplr((-N+1)/2:1:(N-1)/2); for i = 1:N c.Element{i} = l; c.ElementPosition(i,:) = [0,0,zposn(i)*l.ElementSpacing]; end figure show(c)

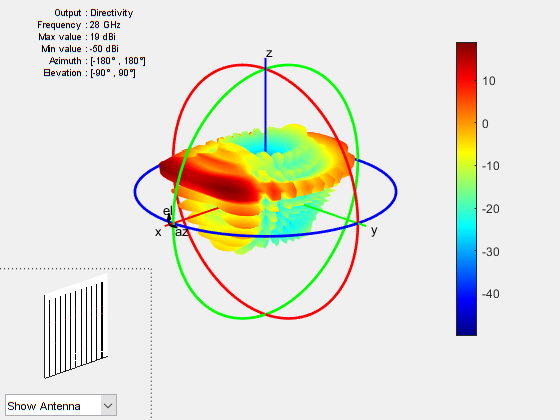

Присвойте сдвиги фазы уровня подмассива и вычислите шаблон
c.PhaseShift = ps_el; figure pattern(c,fc);

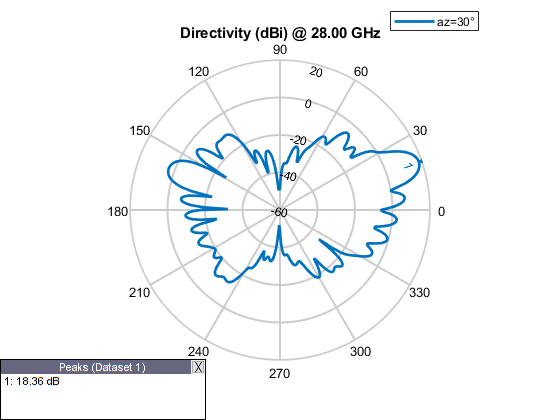

figure patternElevation(c,fc,az);
Обратите внимание, что фактическое пиковое местоположение варьируется от теоретического, вычисленного из-за взаимной связи

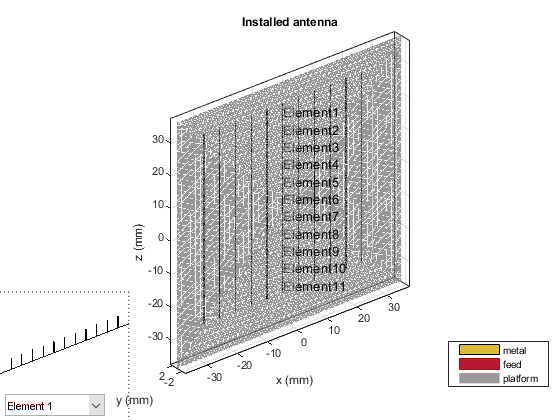

Используя установленную возможность антенны, допускает начальный приближенный анализ антенной решетки включением большой структуры в ее близости. Поскольку этот пример обеспечивает, файл STL большого металлического отражателя расположил четверть длины волны далеко от массива. Анализ обрабатывает массив с помощью двухполупериодного подхода Метода моментов (MoM), и большой отражатель обработан с помощью приближения Физической оптики (PO).
lambda = physconst('lightspeed')/fc; ref_offset = lambda/4; p = platform; p.FileName = 'Groundplane.stl'; p.Units = 'm'; p.Tilt = 90; f = installedAntenna; f.Platform = p; f.Element = c.Element; f.ElementPosition = c.ElementPosition; f.ElementPosition(:,2) = ref_offset; f.FeedPhase = ps_el; figure show(f)
figure pattern(f,fc)
