Antenna Designer
Спроектируйте, визуализируйте и анализируйте антенны
Описание
Приложение Antenna Designer позволяет вам спроектировать, визуализировать и анализировать антенны в библиотеке Antenna Toolbox в интерактивном режиме.
Используя это приложение, вы можете:
Выберите антенны на основе общих свойств или производительности антенны.
Выберите отступающие структуры из галереи отступающих структур.
Визуализируйте антенны на основе частотного и частотного диапазона.
Анализируйте антенны на основе диаграммы направленности, поляризации и пропускной способности.
Экспортируйте выбранные и спроектированные антенны как переменную к рабочей области MATLAB®, или как скрипт или как переменная. Экспортируемый скрипт MATLAB имеет два раздела:
Antenna PropertiesиAntenna Analysis.Сохраните и загрузите существующую антенну .mat файл к приложению и анализируйте антенну.
Откройте приложение Antenna Designer
Панель инструментов MATLAB: Во вкладке Apps, под Signal Processing and Communications, кликают по значку приложения.
Командная строка MATLAB: Введите
antennaDesigner.
Примеры
Холст Antenna Designer
Antenna Designer открывает пустое полотно.
Выберите и визуализируйте антенну
Щелкнуть
в панели инструментов холста, чтобы выбрать антенну вы хотите анализировать.
Антенна по умолчанию является дипольной антенной.
Можно отфильтровать антенны на основе
Radiationшаблон,Polarization, иBandwidth.Используя панель инструментов можно также добавить поддержку Cavity или Reflector, отступающий к антеннам.
Можно также задать Design Frequency антенны. Установка этого значения масштабирует антенну, чтобы резонировать на заданной частоте. Можно также настроить антенну с помощью вкладки Antenna Properties во время анализа.
Используйте Reset, чтобы вернуться к настройкам по умолчанию.
Используйте Accept, чтобы анализировать характеристики антенны.
Используйте Cancel, чтобы запуститься.
Галерея антенны
Можно выбрать антенны из Antenna Gallery.
Antenna Gallery выпадающее меню состоит из:
APERTURE,DIPOLE FAMILY,LOOP FAMILY,MONOPOLE FAMILY,OTHERS,PATCH FAMILY, иSPIRAL FAMILY.Когда вы фильтруете антенны на основе
Radiationшаблон,Polarization, илиBandwidth, галерея антенны отображает серым антенны, которые не принадлежат выбранному фильтру.
Анализируйте антенну
Можно построить Impedance и S Parameter антенны на основе заданного Frequency Range в Гц.
Можно визуализировать распределение Current на антенне на основе заданного Frequency в Гц.
Можно визуализировать 3D Pattern, AZ Pattern, EL Pattern антенны на основе заданной частоты. Здесь
AZобозначает азимут иELобозначает вертикальное изменение.Используйте Export, чтобы просмотреть вашу антенну в рабочем пространстве MATLAB или скрипте MATLAB.
Вручную измените свойства антенны с помощью вкладки Antenna Properties. В этой вкладке можно изменить геометрические свойства антенны, добавить диэлектрическую подложку в антенну и изменить значение и местоположение загрузки.
Постройте диаграмму направленности поддержанного полостью диполя
Используйте Antenna Designer приложение, чтобы построить диаграмму направленности поддержанной полостью дипольной антенны.
Откройте приложение и нажмите New, чтобы показать дипольную антенну по умолчанию.

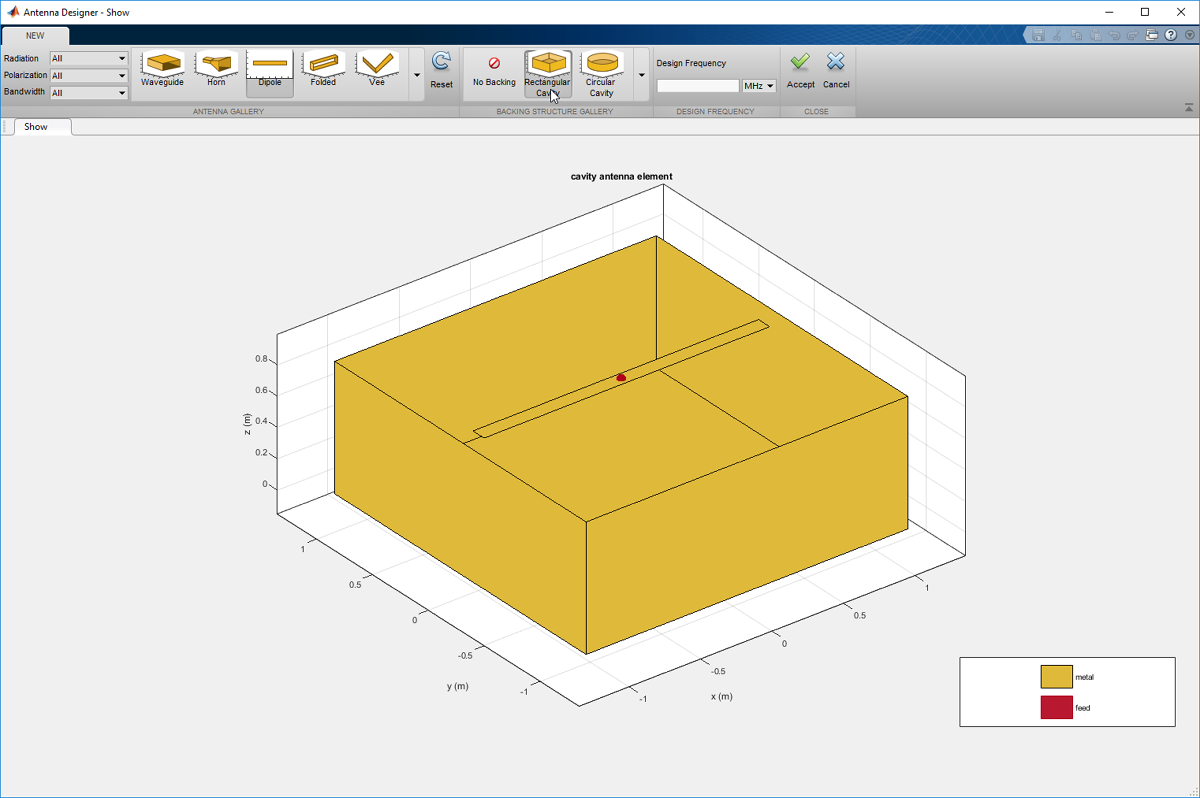

От BACKING STRUCTURE GALLERY нажмите Rectangular Cavity, чтобы создать поддержанную полостью дипольную антенну.
Нажать кнопку Принять.

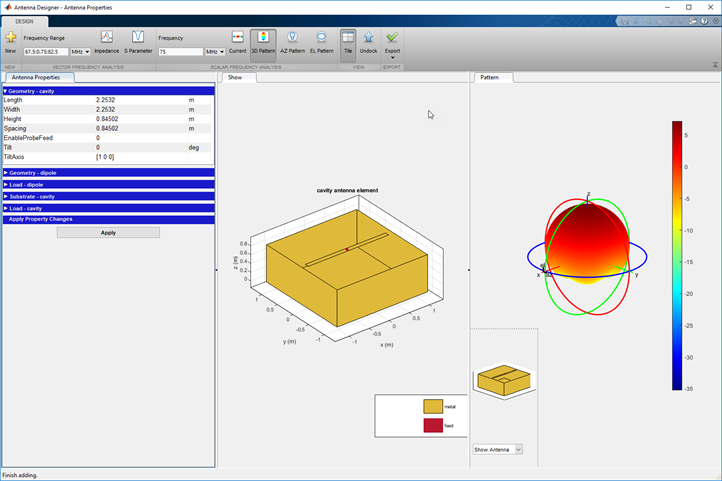

В СКАЛЯРНОМ FREQUENCY ANALYSIS кликните по 3D Шаблону, чтобы вычислить диаграмму направленности поддержанного полостью диполя. Используемая частота по умолчанию составляет 75 МГц. Нажмите Tile, чтобы просмотреть и антенну и диаграмму направленности.
Анализируйте антенну микрополосковой линии закрашенной фигуры, имеющую диэлектрическую подложку
Используйте приложение Antenna Designer, чтобы построить диаграмму направленности антенны микрополосковой линии закрашенной фигуры с диэлектрической подложкой.
Откройте приложение и нажмите New. В разделе ANTENNA GALLERY, под СЕМЕЙСТВОМ ЗАКРАШЕННЫХ ФИГУР, нажимают Microstrip. Нажать кнопку Принять.

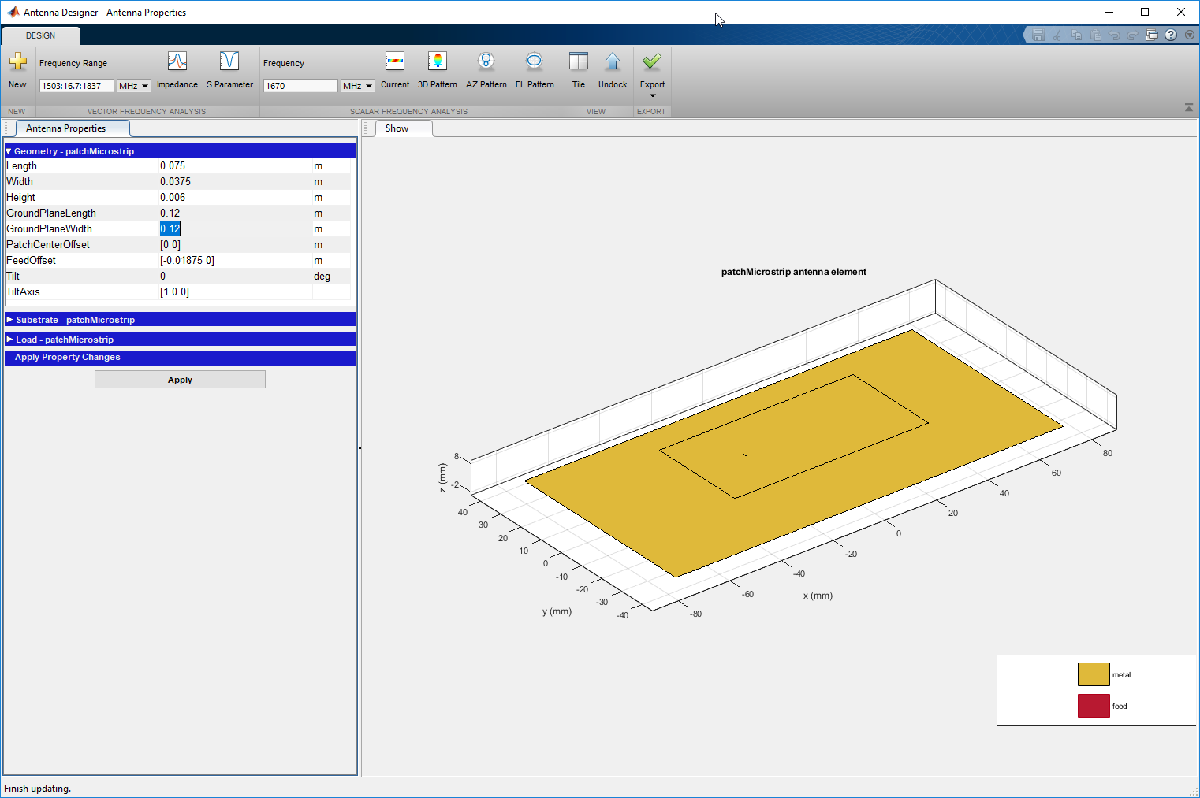

На вкладке Antenna Properties измените groundplane длину и groundplane ширину к 0,120 м. Нажмите Apply, чтобы видеть изменения.

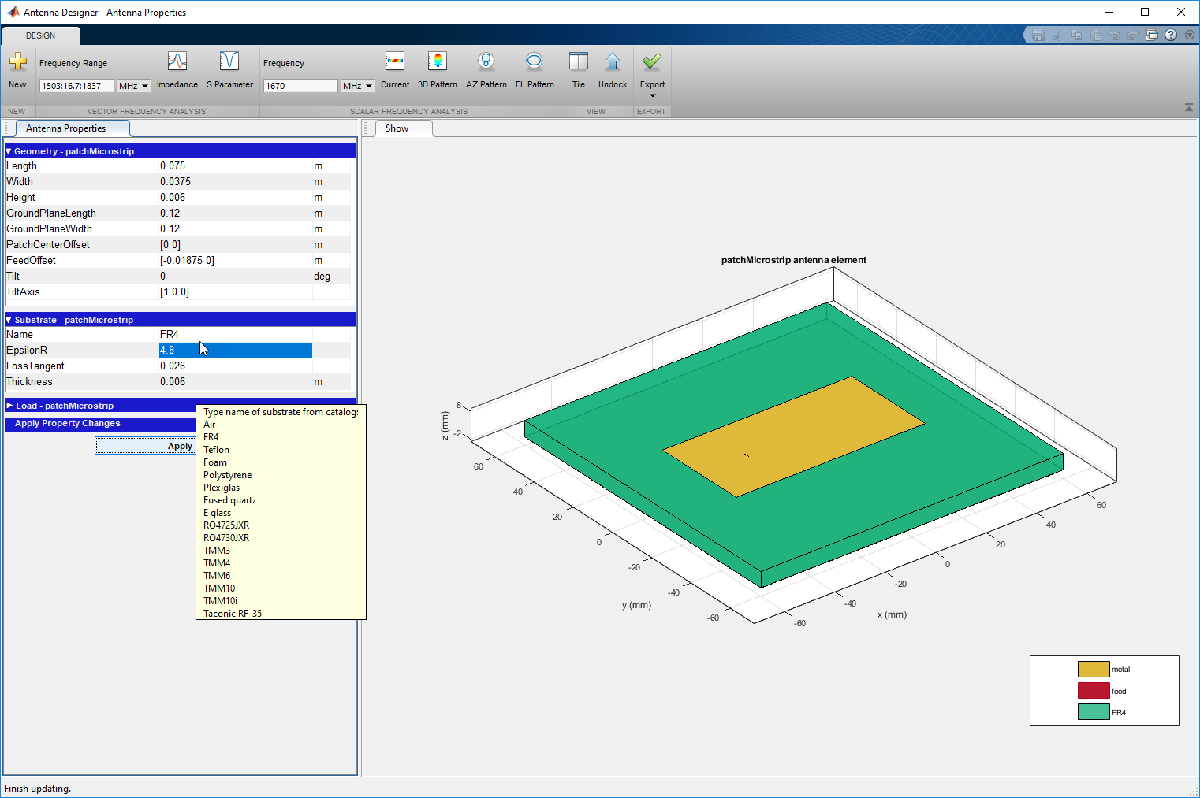

Добавьте FR4 диэлектрик как подложка к антенне микрополосковой линии закрашенной фигуры. Чтобы добавить диэлектрик, откройте раздел Substrate и наведите на вкладку Name, чтобы видеть Dielectric Catalog. Sи Имя подложки к FR4, EpsilonR к 4,8000 и Касательная Потерь к 0,0260. Нажмите Apply, чтобы видеть антенну.

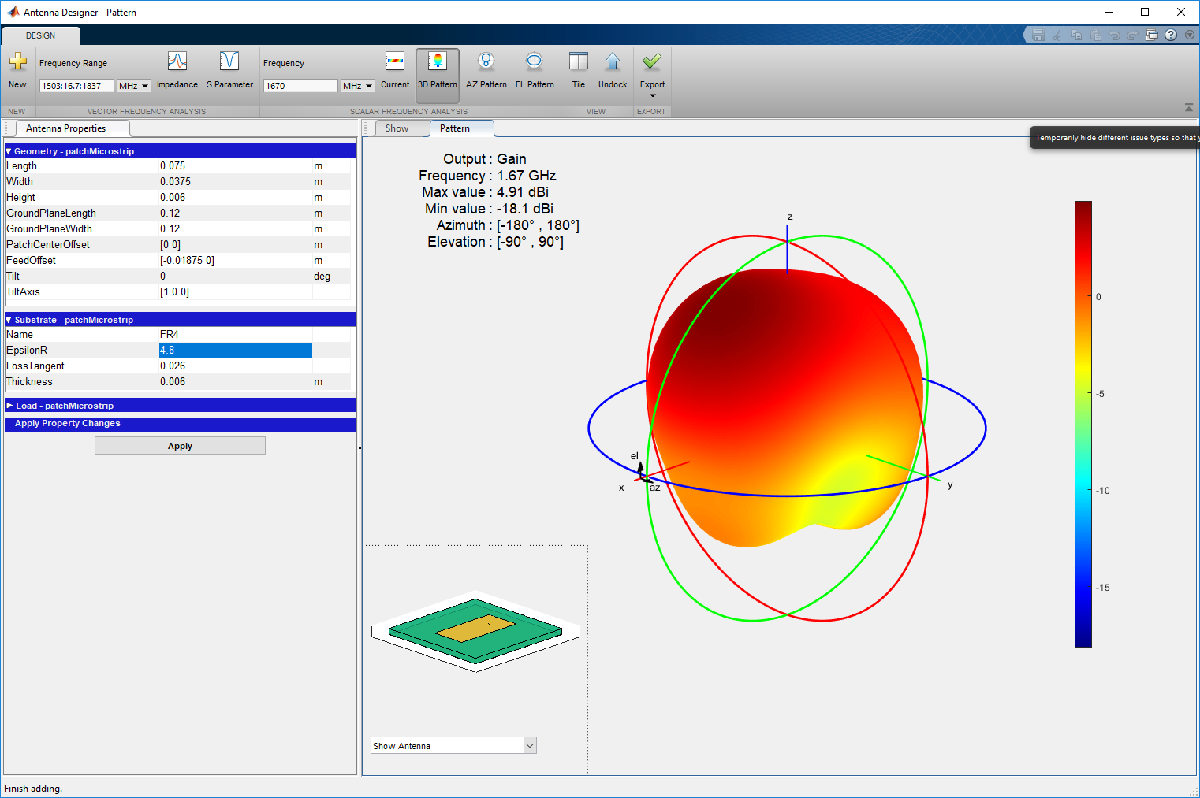

Кликните по 3D Шаблону, чтобы построить диаграмму направленности антенны на частоте по умолчанию 1,67 ГГц.
Экспортируйте, сохраните, загрузите и анализируйте антенну Discone

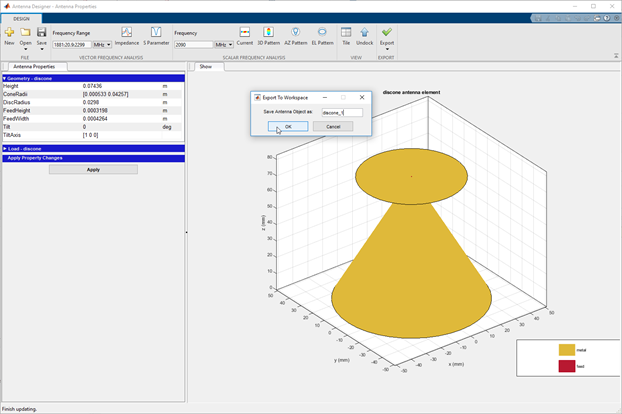

Создайте и экспортируйте discone антенну с помощью приложения Antenna Designer.
В рабочем пространстве MATLAB вы будете видеть экспортируемую антенну. Это в форме .mat файла.

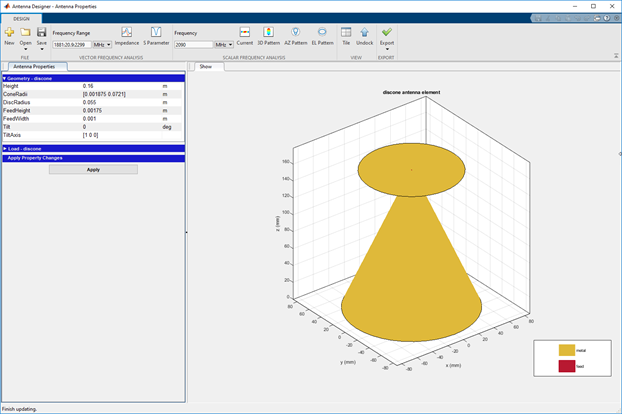

Измените параметры антенны к ниже данных значений в командной строке MATLAB и сохраните .mat файл снова к известной папке.
Rd=55e-3; % Radius of disc Rc1=72.1e-3; % Broad Radius of cone Rc2=1.875e-3; % Narrow Radius of cone Hc=160e-3; % Vertical height of cone Fw=1e-3; % Feed Width S=1.75e-3; % Spacing between cone and disc
Откройте обновленный .mat файл discone антенны с помощью открытого приложения разработчика антенны.
Приложение перезапишет предыдущий discone проект антенны и откроет обновленную discone антенну.

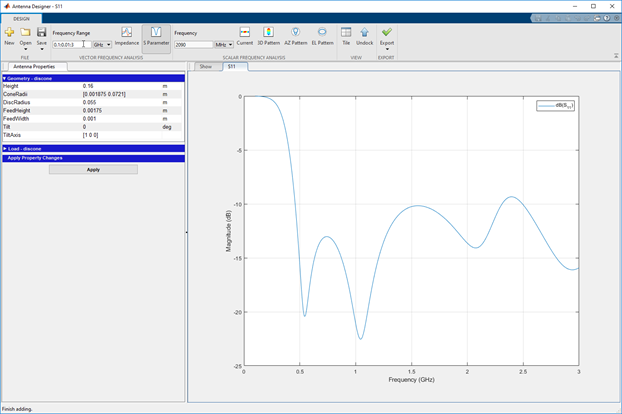

Вычислите S-параметр антенны в заданном частотном диапазоне.

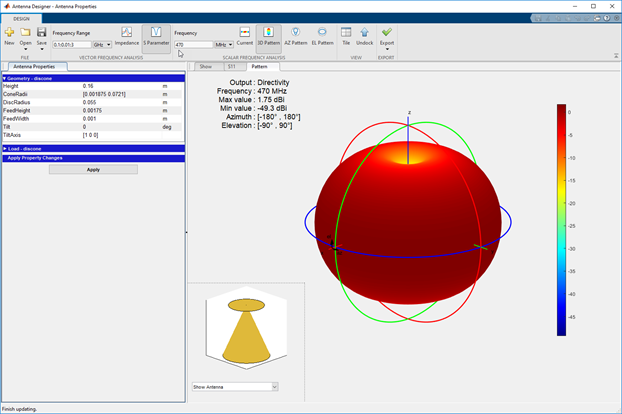

Постройте диаграмму направленности антенны на заданной частоте.
