Complex Phase Difference
Выведите разность фаз между двумя комплексными входными сигналами
Библиотека
Служебные блоки
Описание
Блок Complex Phase Difference принимает два комплексных входных сигнала, которые имеют тот же размер и структурируют состояние. Выход является разностью фаз от второго до первого, измеренного в радианах. Элементы выхода между-π и π.
Входные сигналы могут иметь любой размер или структурировать состояние. Этот блок процессы каждая пара элементов независимо.
Примеры
Вычислите комплексную разность фаз

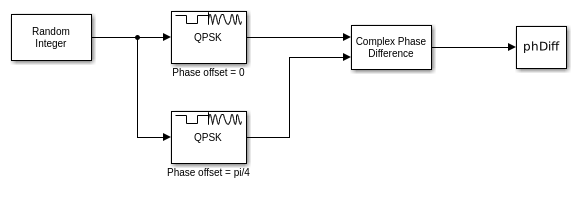

Откройте комплексную модель разности фаз. Модель генерирует случайные целые числа и применяет модуляцию QPSK. Первый модулятор QPSK имеет смещение фазы 0, в то время как второму возмещали фазу пи/4. Complex Phase Difference блок определяет разность фаз. Данные передаются рабочей области от To Workspace блок.
Запустите модель.
Отобразите разность фаз.
phDiff = -0.7854
Разность фаз равна-pi/4 как ожидалось.
