GMSK по сравнению с MSK

Сравните, с помощью глазковых диаграмм, Гауссова минимального манипулирования сдвига (GMSK) и схем модуляции минимального манипулирования сдвига (MSK).

Установите выборки на переменную символа.

sps = 8;

Сгенерируйте случайные двоичные данные.

data = randi([0 1],1000,1);

Создайте GMSK и модуляторы MSK, которые принимают двоичные входы. Установите PulseLength свойство модулятора GMSK к 1.

gmskMod = comm.GMSKModulator('BitInput',true,'PulseLength',1, ...
    'SamplesPerSymbol',sps);
mskMod = comm.MSKModulator('BitInput',true,'SamplesPerSymbol',sps);

Модулируйте данные с помощью модуляторов MSK и GMSK.

modSigGMSK = gmskMod(data);
modSigMSK = mskMod(data);

Передайте модулируемые сигналы через канал AWGN, имеющий ОСШ 30 дБ.

rxSigGMSK = awgn(modSigGMSK,30);
rxSigMSK = awgn(modSigMSK,30);

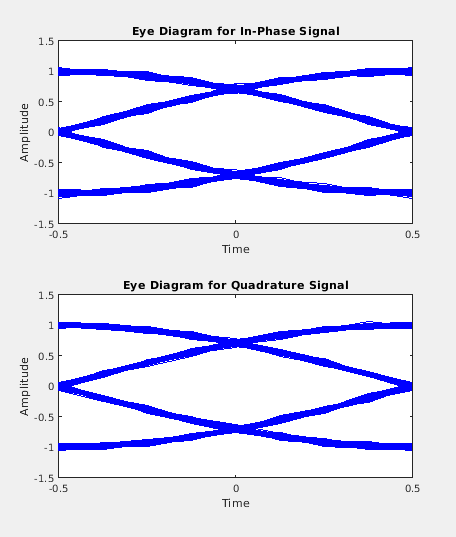

Постройте глазковые диаграммы для сигналов с шумом. С набором длины импульса GMSK к 1, глазковые диаграммы почти идентичны.

eyediagram(rxSigGMSK,sps,1,sps/2)

eyediagram(rxSigMSK,sps,1,sps/2)

Установите PulseLength свойство hGMSK к 3. Поскольку свойство является ненастраиваемым, объект должен быть выпущен сначала.

release(gmskMod)
gmskMod.PulseLength = 3;

Сгенерируйте модулируемый сигнал с помощью обновленного объекта модулятора GMSK и передайте его через канал AWGN.

modSigGMSK = gmskMod(data);
rxSigGMSK = awgn(modSigGMSK,30);

Постройте глазковую диаграмму для сигнала GMSK. Увеличенная импульсная длина приводит к увеличению количества путей, показывающих, что форма волны CPM зависит от значений предыдущих символов, а также существующего символа.

eyediagram(rxSigGMSK,sps,1,sps/2)

Эксперимент путем изменения PulseLength параметр hGMSK к другим значениям. Если вы устанавливаете свойство на четное число, необходимо установить hGMSK.InitialPhaseOffset к pi/4 и аргумент смещения eyediagram функция от sps/2 к 0 для лучшего представления модулируемого сигнала. Для того, чтобы более ясно просмотреть Гауссову импульсную форму, необходимо использовать осциллографы, которые отображают фазу сигнала, как описано в примере Дерева Фазы CPM.
