Установите опции графика для графика отклика
setoptions(h, PlotOpts)
setoptions(h, 'Property1', 'value1', ...)
setoptions(h, PlotOpts, 'Property1', 'value1', ...)
setoptions(h, PlotOpts) настройки наборов для графика отклика с помощью указателя графика. h указатель графика, PlotOpts указатель опций графика, содержащий информацию об опциях графика.
Существует два способа создать указатель опций графика:
Используйте getoptions, который признает, что график обрабатывает, и возвращает указатель опций графика.
p = getoptions(h)
Создайте указатель опций графика по умолчанию с помощью одной из следующих команд:
bodeoptions — Диаграммы Боде
hsvoptions — Графики сингулярных значений Ганкеля
nicholsoptions — Графики Николса
nyquistoptions — Годографы Найквиста
pzoptions — Графики полюса/нуля
sigmaoptions — Графики сигмы
timeoptions — Графики временной зависимости (шаг, начальная буква, импульс, и т.д.)
Например,
p = bodeoptions
возвращает указатель опций графика для Диаграмм Боде.
setoptions(h, 'Property1', 'value1', ...) значения присвоений к парам свойства вместо того, чтобы использовать PlotOpts. Чтобы узнать, какие свойства и значения доступны для конкретного графика, введите help <function>options. Например, для типа Диаграмм Боде
help bodeoptions
Для списка свойств и значений, доступных для каждого типа графика, смотрите Ссылку Свойств и Значений.
setoptions(h, PlotOpts, 'Property1', 'value1', ...) первые присвоения строят свойства, как задано в @PlotOptions, и затем переопределения любые свойства, которыми управляют заданные пары свойства/значения.
Создайте следующую передаточную функцию непрерывного времени:
sys = tf(1,[1 1]);

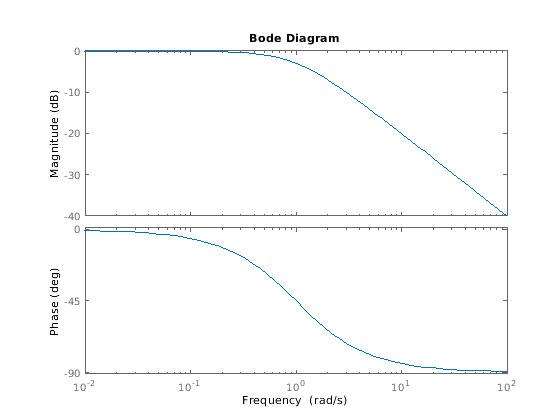

Создайте Диаграмму Боде с указателем графика h.
h = bodeplot(sys);
Создайте график, опции обрабатывают p.
p = getoptions(h);
Измените единицы частоты графика к Hz.
p.FreqUnits = 'Hz';Примените опции графика к Диаграмме Боде.
setoptions(h,p);
В качестве альтернативы используйте setoptions(h,'FrequencyUnits','Hz').
