Начало работы с устройствами MCC

Этот пример использует:

Открыть скрипт

В этом примере показано, как начать с устройствами MCC из командной строки с помощью основанного на сеансе интерфейса.

Узнайте доступные устройства

Используйте daq.getDevices функционируйте, чтобы отобразить список устройств, доступных для вашей машины и MATLAB®.

devices = daq.getDevices

devices =

Data acquisition devices:

index Vendor Device ID                 Description
----- ------ --------- -------------------------------------------
1     ni     Dev1      National Instruments USB-6255
2     mcc    Board0    Measurement Computing Corp. USB-1208FS-Plus
3     mcc    Board1    Measurement Computing Corp. USB-1608GX-2AO
4     mcc    Board2    Measurement Computing Corp. USB-1604HS-2AO
5     mcc    Board3    Measurement Computing Corp. USB-1608FS-Plus
6     mcc    Board4    Measurement Computing Corp. USB-1616FS

Изучите детали устройства

Чтобы узнать больше об отдельном устройстве, кликните по имени устройства в списке в Командном окне или получите доступ к устройству в массиве, возвращенном daq.getDevices функция.

devices(3)

ans =

mcc: Measurement Computing Corp. USB-1608GX-2AO (Device ID: 'Board1')
   Analog input subsystem supports:
      4 ranges supported
      Rates from 0.1 to 500000.0 scans/sec
      16 channels ('Ai0' - 'Ai15')
      'Voltage' measurement type

   Analog output subsystem supports:
      -10 to +10 Volts range
      Rates from 0.1 to 500000.0 scans/sec
      2 channels ('Ao0','Ao1')
      'Voltage' measurement type

Получите данные

Получать данные:

  1. Создайте сеанс, описывающий операцию, чтобы выполнить

  2. Добавьте входные каналы в сеанс

  3. Запустите приобретение

daq.createSession функция создает сеанс. Сеанс содержит информацию, описывающую оборудование, частоту развертки, длительность и другие свойства, сопоставленные с приобретением. Создайте сеанс и присвойте его переменной.

s = daq.createSession('mcc')

s =

Data acquisition session using Measurement Computing Corp. hardware:
   Will run for 1 second (1000 scans) at 1000 scans/second.
   No channels have been added.

По умолчанию сеанс сконфигурирован для 1 000 сканирований в секунду и длительности одной секунды. В данном примере примите эти значения по умолчанию.

addAnalogInputChannel функционируйте присоединяет канал аналогового входа к сеансу. Можно добавить больше чем один канал в сеанс. В данном примере добавьте только один.

addAnalogInputChannel(s,'Board1',0,'Voltage');
s

s =

Data acquisition session using Measurement Computing Corp. hardware:
   Will run for 1 second (1000 scans) at 1000 scans/second.
   Number of channels: 1
      index Type Device Channel MeasurementType      Range       Name
      ----- ---- ------ ------- --------------- ---------------- ----
      1     ai   Board1 Ai0     Voltage (Diff)  -10 to +10 Volts

startForeground функция запускает приобретение и возвращает результаты.

data = startForeground(s);

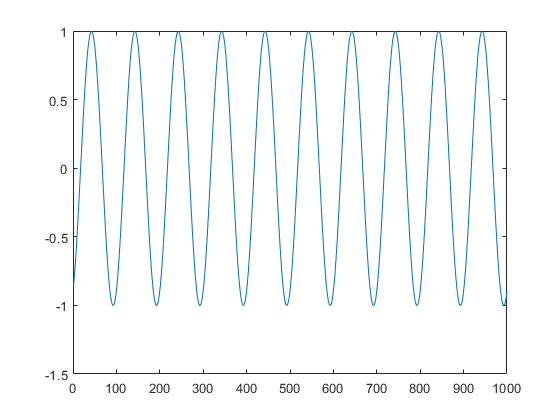

Сеанс получил 1 000 сканирований. Постройте фрагмент полученных данных:

plot(data)

Измените свойства по умолчанию приобретения

По умолчанию, сеансы, запущенные в течение одной секунды на 1 000 сканирований в секунду. Чтобы получить на более высоком уровне в течение более длительного времени, измените Rate и DurationInSeconds свойства.

s.Rate = 5000;
s.DurationInSeconds = 2;
s

s =

Data acquisition session using Measurement Computing Corp. hardware:
   Will run for 2 seconds (10000 scans) at 5000 scans/second.
   Number of channels: 1
      index Type Device Channel MeasurementType      Range       Name
      ----- ---- ------ ------- --------------- ---------------- ----
      1     ai   Board1 Ai0     Voltage (Diff)  -10 to +10 Volts

Запустите приобретение и отобразите полученные данные на графике:

data = startForeground(s);
plot(data)
