Создайте сигналы для адаптации

Цель состоит в том, чтобы использовать адаптивный фильтр, чтобы извлечь желаемый сигнал из поврежденного шумом сигнала путем отфильтровывания шума. Желаемый сигнал (выход от процесса) является синусоидой с 1 000 выборок.

n = (1:1000)';
s = sin(0.075*pi*n);

Выполнять адаптацию требует двух сигналов:

Сгенерируйте шумовой сигнал

Чтобы создать шумовой сигнал, примите, что шум v1 авторегрессивен, означая, что значение шума во время t зависит только от своих предыдущих значений и от случайного воздействия.

v = 0.8*randn(1000,1); % Random noise part.
ar = [1,1/2];          % Autoregression coefficients.
v1 = filter(1,ar,v);   % Noise signal. Applies a 1-D digital
                       % filter.

Повредите желаемый сигнал создать сигнал с шумом

Чтобы сгенерировать сигнал с шумом, который содержит и желаемый сигнал и шум, добавьте шумовой сигнал v1 в желаемый сигнал s. Поврежденная шумом синусоида x

x = s + v1;

где s является желаемым сигналом, и шум является v1. Адаптивная обработка фильтра стремится восстановить s с x путем удаления v1. Завершать сигналы должно было выполнить адаптивную фильтрацию, процесс адаптации требует ссылочного сигнала.

Создайте ссылочный сигнал

Задайте сигнал v2 скользящего среднего значения, который коррелируется с v1. Этот v2 является ссылочным сигналом для примеров.

ma = [1, -0.8, 0.4 , -0.2];
v2 = filter(ma,1,v);

Создайте два адаптивных фильтра

Два подобных адаптивных фильтра — LMS и NLMS — формируют основание этого примера, обоих шестых порядков. Установите порядок как переменную в нейтрализации MATLAB для tm_matlab и создайте фильтры.

L = 7;
lms = dsp.LMSFilter(L,'Method','LMS');
nlms = dsp.LMSFilter(L,'Method','Normalized LMS');

Выберите размер шага

Подобный LMS-алгоритмам имеют размер шага, который определяет объем коррекции, примененной, когда фильтр адаптируется от одной итерации до следующего. Выбор соответствующего размера шага не всегда легок, обычно требуя опыта в адаптивном создании фильтра.

Размер шага, который является слишком маленькими увеличениями время для фильтра, чтобы сходиться на наборе коэффициентов. Это становится проблемой скорости и точности. Тот, который является слишком большим, может заставить адаптирующийся фильтр отличаться, никогда не достигая сходимости. В этом случае проблемой является устойчивость — получившийся фильтр не может быть устойчивым.

Как показывает опыт, меньшие размеры шага улучшают точность сходимости фильтра, чтобы совпадать с характеристиками неизвестного, за счет времени, которое требуется, чтобы адаптироваться.

maxstep функция dsp. Объект LMSFilter определяет максимальный размер шага, подходящий для каждого адаптивного алгоритма фильтра LMS, который все еще гарантирует, что фильтр сходится к решению. Часто, обозначение для размера шага является µ.

[mumaxlms,mumaxmselms]   = maxstep(lms,x)

mumaxlms = 0.2088

mumaxmselms = 0.1214

[mumaxnlms,mumaxmsenlms] = maxstep(nlms,x)

mumaxnlms = 2

mumaxmsenlms = 2

Установите адаптирующийся размер шага фильтра

Первый выход maxstep является значением, необходимым для среднего значения коэффициентов, чтобы сходиться, в то время как вторым является значение, необходимое для среднеквадратических коэффициентов, чтобы сходиться. Выбор большого размера шага часто вызывает большие изменения от значений сходимости, поэтому выбирайте меньшие размеры шага обычно.

lms.StepSize  = mumaxmselms/30

lms =
  dsp.LMSFilter with properties:

                   Method: 'LMS'
                   Length: 7
           StepSizeSource: 'Property'
                 StepSize: 0.0040
            LeakageFactor: 1
        InitialConditions: 0
           AdaptInputPort: false
    WeightsResetInputPort: false
            WeightsOutput: 'Last'

  Show all properties

nlms.StepSize = mumaxmsenlms/20

nlms =
  dsp.LMSFilter with properties:

                   Method: 'Normalized LMS'
                   Length: 7
           StepSizeSource: 'Property'
                 StepSize: 0.1000
            LeakageFactor: 1
        InitialConditions: 0
           AdaptInputPort: false
    WeightsResetInputPort: false
            WeightsOutput: 'Last'

  Show all properties

Отфильтруйте с адаптивными фильтрами

Теперь вы настроили параметры адаптивных фильтров, и вы готовы отфильтровать сигнал с шумом. Ссылочный сигнал, v2, является входом к адаптивным фильтрам. x является желаемым сигналом в этой настройке.

Посредством адаптации y, выхода фильтров, пытается эмулировать x максимально тесно.

Поскольку v2 коррелируется только с шумовым компонентом v1 x, это может только действительно эмулировать v1. Сигнал ошибки (желаемый x), минус фактический выход y, составляет оценку части x, который не коррелируется с v2 — s, сигнал извлечь из x.

[ylms,elms,wlms] = lms(v2,x);
[ynlms,enlms,wnlms] = nlms(v2,x);

Вычислите оптимальное решение

Для сравнения вычислите оптимального КИХ Винеровский фильтр.

bw = firwiener(L-1,v2,x); % Optimal FIR Wiener filter
yw = filter(bw,1,v2);   % Estimate of x using Wiener filter
ew = x - yw;            % Estimate of actual sinusoid

Постройте график результатов

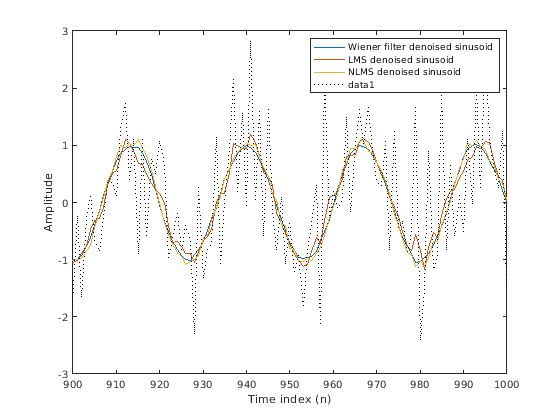

Постройте получившуюся denoised синусоиду для каждого фильтра — Винеровского фильтра, адаптивного фильтра LMS, и адаптивного фильтра NLMS — чтобы сравнить производительность различных методов.

plot(n(900:end),[ew(900:end), elms(900:end),enlms(900:end)]);
legend('Wiener filter denoised sinusoid',...
    'LMS denoised sinusoid','NLMS denoised sinusoid');

xlabel('Time index (n)');
ylabel('Amplitude');

Как контрольная точка, включайте сигнал с шумом как пунктирную линию в графике.

hold on
plot(n(900:end),x(900:end),'k:')
xlabel('Time index (n)');
ylabel('Amplitude');
hold off

Сравните итоговые коэффициенты

Наконец, сравните Винеровские коэффициенты фильтра с коэффициентами адаптивных фильтров. При адаптации адаптивные фильтры пытаются сходиться к Винеровским коэффициентам.

[bw.' wlms wnlms]

ans = 7×3

    1.0273    0.8761    1.0202
    0.3390    0.1368    0.3225
    0.1201    0.0095    0.1227
    0.0425   -0.0038    0.0495
    0.1098    0.0503    0.0773
    0.0534   -0.0094    0.0295
    0.0146   -0.0054   -0.0179

Сбросьте фильтр перед фильтрацией

Можно сбросить внутренние состояния фильтра в любое время путем вызова метода сброса на объекте фильтра.

Например, следующие последовательные вызовы производят тот же выход после сброса объекта.

[ylms,elms,wlms] = lms(v2,x);
[ynlms,enlms,wnlms] = nlms(v2,x);

Если вы не сбрасываете объект фильтра, фильтр использует конечные состояния и коэффициенты от предыдущего запуска как начальные условия для следующего запуска и набора данных.

Исследуйте сходимость через кривые обучения

Чтобы анализировать сходимость адаптивных фильтров, посмотрите на кривые обучения. Тулбокс предоставляет методы, чтобы сгенерировать кривые обучения, но вам нужна больше чем одна итерация эксперимента, чтобы получить значительные результаты.

Эта демонстрация использует 25 демонстрационной реализации шумных синусоид.

n = (1:5000)';
s = sin(0.075*pi*n);
nr = 25;
v = 0.8*randn(5000,nr);
v1 = filter(1,ar,v);
x = repmat(s,1,nr) + v1;
v2 = filter(ma,1,v);

Вычислите кривые обучения

Теперь вычислите среднеквадратичную погрешность. Чтобы ускорить вещи, вычислите ошибку каждые 10 выборок.

Во-первых, сбросьте адаптивные фильтры, чтобы избегать использования коэффициентов, которые это уже вычислило и состояния, которые это сохранило.

reset(lms);
reset(nlms);
M = 10; % Decimation factor
mselms = msesim(lms,v2,x,M);
msenlms = msesim(nlms,v2,x,M);
%plot(1:M:n(end),[mselms,msenlms])
plot(1:M:n(end),mselms,'b',1:M:n(end),msenlms,'g')
legend('LMS learning curve','NLMS learning curve')
xlabel('Time index (n)');
ylabel('MSE');

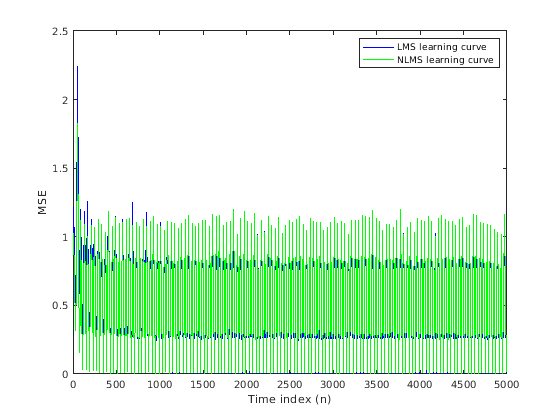

В следующем графике вы видите расчетные кривые обучения для LMS и адаптивных фильтров NLMS.

Вычислите теоретические кривые обучения

Для LMS и алгоритмов NLMS, функции в тулбоксе помогают вам вычислить теоретические кривые обучения, наряду с минимальной среднеквадратичной погрешностью (MMSE) избыточная среднеквадратичная погрешность (EMSE) и среднее значение коэффициентов.

Нейтрализация MATLAB для tm_matlab может занять время, чтобы вычислить кривые. Фигура, показанная после кода, строит предсказанные и фактические кривые LMS.

reset(lms);
[mmselms,emselms,meanwlms,pmselms] = msepred(lms,v2,x,M);
x = 1:M:n(end);
y1 = mmselms*ones(500,1);
y2 = emselms*ones(500,1);
y3 = pmselms;
y4 = mselms;
plot(x,y1,'m',x,y2,'b',x,y3,'k',x,y4,'g')
legend('MMSE','EMSE','predicted LMS learning curve',...
    'LMS learning curve')
xlabel('Time index (n)');
ylabel('MSE');
