Сгенерируйте структурированный текст для нечеткой системы Используя Simulink PLC Coder
Можно сгенерировать Структурированный текст для блока Fuzzy Logic Controller с помощью Simulink® PLC Coder™. Для получения дополнительной информации о генерации Структурированного текста смотрите Генерацию кода (Simulink PLC Coder).
В то время как этот пример генерирует Структурированный текст для типа 1 Sugeno нечеткая система вывода, рабочий процесс также применяется к Mamdani и типу 2 нечеткие системы.
По умолчанию блок Fuzzy Logic Controller использует данные с двойной точностью в симуляции и генерации кода. fuzzyPID модель сконфигурирована, чтобы использовать данные с двойной точностью. Можно также использовать или данные или фиксированной точки с одинарной точностью. Для получения дополнительной информации о конфигурировании вашей нечеткой системы вывода для генерации кода смотрите Контроллер Нечеткой логики.
mdl = 'fuzzyPID';
open_system(mdl)
Это - хорошая практика, чтобы подтвердить производительность системы в Simulink прежде, чем сгенерировать код. Запустите симуляцию.
sim(mdl)

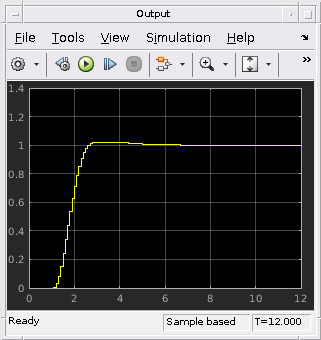

open_system([mdl '/Output'])
Чтобы сгенерировать Структурированный текст для модели, используйте plcgeneratecode функция, которая генерирует код для атомарной подсистемы в модели. Чтобы сгенерировать код для Нечеткого ПИД-регулятора, сконфигурируйте подсистему как атомарную подсистему путем выбора Treat как атомарного модульного параметра для подсистемы.
subsys = [mdl '/Fuzzy PID']; set_param(subsys,'TreatAsAtomicUnit','on')
При генерации кода для только блока Fuzzy Logic Controller поместите блок в подсистеме и установите Обработку как атомарный модульный параметр той подсистемы.
Сгенерируйте Структурированный текст для Нечеткой подсистемы ПИДа.
plcgeneratecode(subsys);
PLC code generation successful for 'fuzzyPID/Fuzzy PID'.
Generated files:
<a href="matlab: edit('plcsrc/fuzzyPID.exp')">plcsrc/fuzzyPID.exp</a>
По умолчанию программное обеспечение сохраняет сгенерированный код в следующем месте:
plcsrc/fuzzy_PID.exp
