Многоканальный КИХ-фильтр модели

Введите следующие команды, чтобы открыть модель в качестве примера:

modelname = 'hdlcoder_dspmultichannel';
open_system(modelname);

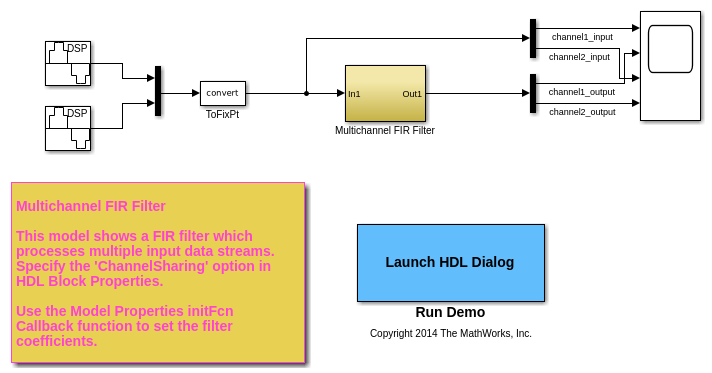

Рассмотрите двухканальный КИХ-фильтр. Вектор входных данных включает два потока синусоидального сигнала с различными частотами. Потоки входных данных обрабатываются фильтром lowpass, коэффициенты которого заданы Функцией обратного вызова Model Properties InitFcn.

Введите следующие команды, чтобы задать полностью параллельную реализацию архитектуры с блоком Discrete FIR Filter:

systemname = [modelname '/Multichannel FIR Filter'];
blockname = [systemname '/Discrete FIR Filter'];
set_param(blockname,'FilterStructure','Direct form symmetric');
hdlset_param(blockname, 'Architecture', 'Fully Parallel');

Введите следующие команды, чтобы допускать разделение ресурсов среди нескольких каналов:

hdlset_param(blockname, 'ChannelSharing', 'On');

Можно также задать эти настройки в меню HDL Block Properties.

Результаты симуляции

Введите следующую команду, чтобы запустить модель в качестве примера:

sim(modelname);

Введите следующую команду, чтобы открыть осциллограф:

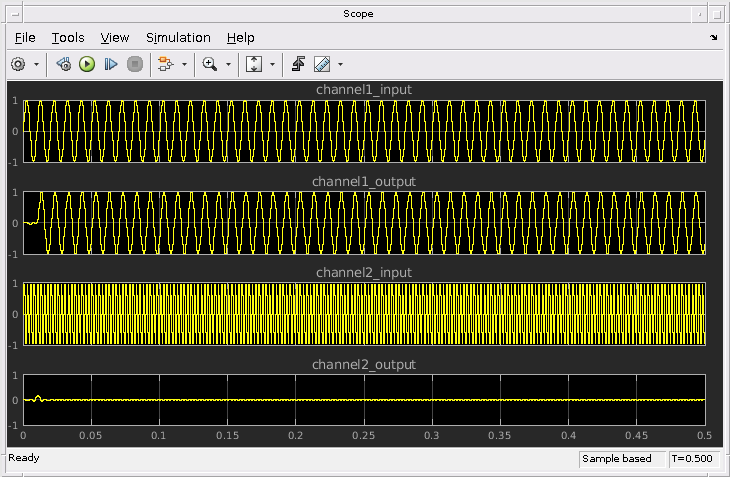

open_system([modelname '/Scope']);

Сравните эти два потока выходных данных.

Введите следующую команду, чтобы закрыть осциллограф:

close_system([modelname '/Scope']);

Сгенерируйте HDL-код и испытательный стенд

Получите уникальное временное имя каталога для сгенерированных файлов: workingdir = tempname;

Можно ввести следующую команду, чтобы подтвердить установки параметров блока Multichannel FIR Filter:

checkhdl (systemname, 'TargetDirectory', workingdir);

Можно ввести следующие команды, чтобы сгенерировать HDL-код и испытательный стенд: makehdl (systemname, 'TargetDirectory', workingdir); makehdltb (systemname, 'TargetDirectory', workingdir);

Сравните использование ресурса

Можно ввести следующую команду, чтобы показать отчет ресурса с каналом, совместно использующим:

makehdl (systemname, 'TargetDirectory', workingdir, 'ресурс', 'on');

Можно ввести следующую команду, чтобы показать отчет ресурса без канала, совместно использующего:

hdlset_param (имя блока, 'ChannelSharing', 'Off'); makehdl (systemname, 'TargetDirectory', workingdir, 'ресурс', 'on');

Вы видите различное использование ресурса путем сравнения двух отчетов:

Это заканчивает Сгенерировать HDL-код для Многоканального КИХ-примера Фильтра.
