Просмотрите задержку оператора с плавающей точкой

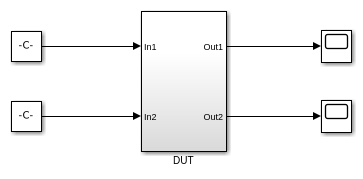

Откройте hdlcoder_nfp_delay_allocation Модель Simulink™. Модель использует single типы данных и вычисляют квадратный корень. Модель имеет параллельный путь, чтобы проиллюстрировать, как генератор кода балансирует задержки.

load_system('hdlcoder_nfp_delay_allocation')
open_system('hdlcoder_nfp_delay_allocation/DUT')

Сгенерировать HDL-код:

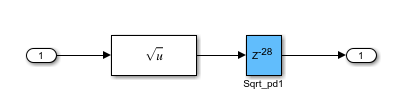

NFP Sqrt блок является оператором с плавающей точкой, соответствующим блоку Sqrt в вашей модели, и имеет задержку 28. Генератор кода определяет эту задержку и добавляет соответствующую задержку длины 28 в параллельном пути. Чтобы видеть задержку операции квадратного корня, дважды кликните NFP Sqrt блок. Длина Задержки Sqrt_pd1 блок соответствует задержке оператора.

Можно настроить задержку проекта. Используйте пользовательские настройки задержки, чтобы спроектировать для компромиссов между задержкой и пропускной способностью. Можно затем оптимизировать реализацию проекта на целевом устройстве FPGA для области и скорости. Настройте задержку при помощи:

Установка стратегии задержки для модели

Можно задать установку стратегии задержки для целой модели или для отдельных блоков в модели.

Задавать эту установку для модели:

Задавать это сходящее с командной строки:

nfpconfig = hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT');
hdlset_param('hdlcoder_nfp_delay_allocation', 'FloatingPointTargetConfiguration', nfpconfig);

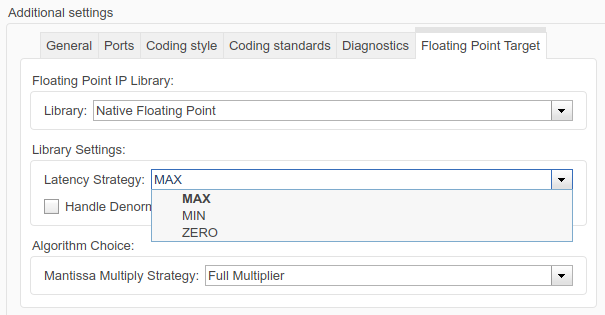

nfpconfig.LibrarySettings.LatencyStrategy = 'MAX'

nfpconfig =

  FloatingPointTargetConfig with properties:

            Library: 'NativeFloatingPoint'
    LibrarySettings: [1x1 fpconfig.NFPLatencyDrivenMode]
           IPConfig: [1x1 hdlcoder.FloatingPointTargetConfig.IPConfig]

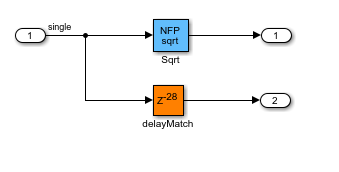

Чтобы видеть информацию о задержке, сгенерируйте HDL-код и затем откройте сгенерированную модель. Чтобы открыть сгенерированную модель, введите команду gm_hdlcoder_nfp_delay_allocation.

Пользовательская стратегия задержки блоков

Для блоков в вашей модели Simulink™ можно выборочно настроить стратегию задержки. По умолчанию блоки наследовались, стратегия задержки, устанавливающая вас, задают для модели. Для определенных блоков можно задать пользовательское значение задержки, которое является между нулем и максимальной задержкой оператора с плавающей точкой.

Путем определения пользовательской задержки можно настроить проект для компромиссов между:

Чтобы узнать больше об этой установке и как задать стратегию задержки блока, смотрите LatencyStrategy.

Например, если у вас есть блок Add в параллельном пути в вашей модели, можно задать пользовательское значение задержки 2 для блока Add путем ввода этих команд.

load_system('hdlcoder_nfp_delay_allocation_custom')
open_system('hdlcoder_nfp_delay_allocation_custom')
hdlset_param('hdlcoder_nfp_delay_allocation_custom/DUT/Add','LatencyStrategy','Custom')
hdlset_param('hdlcoder_nfp_delay_allocation_custom/DUT/Add','NFPCustomLatency',2)

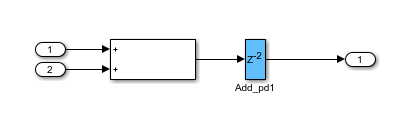

Чтобы видеть информацию о задержке, сгенерируйте HDL-код и затем откройте сгенерированную модель. Чтобы открыть сгенерированную модель, введите команду gm_hdlcoder_nfp_delay_allocation_custom. В сгенерированной модели вы видите что NFP Add блок имеет задержку 2.

Сверхдискретизация фактора

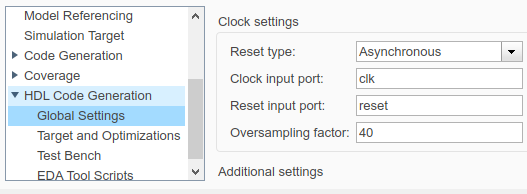

Когда вы проектируете блоки в своей модели Simulink™ на скорости передачи данных, задаете фактор Сверхдискретизации, больше, чем один. Фактор Сверхдискретизации вставляет конвейерные регистры на более быстрой тактовой частоте, которая улучшает частоту часов и уменьшает использование области. Чтобы узнать больше о конвейеризации тактовой частоты, смотрите, что Тактовая частота Конвейерно обрабатывает.

Видеть эффект Сверхдискретизации фактора на модели, в hdlcoder_nfp_delay_allocation модель:

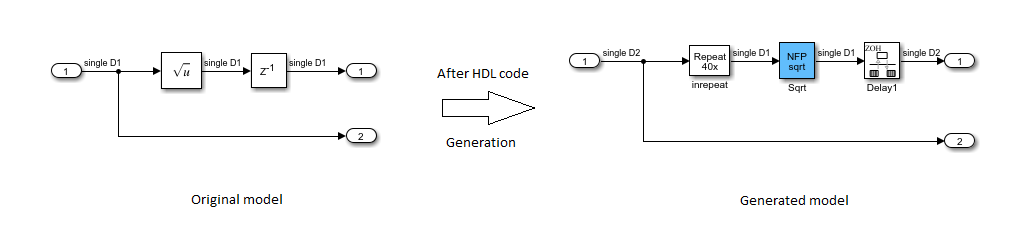

После генерации HDL-кода сгенерированная модель показывает NFP Sqrt блок, действующий на тактовой частоте, которая в 40 раз быстрее, чем блок Sqrt в вашей модели. NFP Sqrt блок поглотил блок Delay в вашей модели Simulink™. Блок Delay теперь действует на тактовой частоте. Эта реализация сохраняет область путем поглощения дополнительной задержки и улучшает синхронизацию путем работы на более быстрой тактовой частоте.

Задержите поглощение в модели

Если ваша модель Simulink™ имеет блок Delay с достаточной длиной Задержки, смежной с оператором, HDL Coder™ поглощает задержки как часть задержки оператора.

Примечание: Чтобы поглотить задержки, убедитесь, что вы группируете задержки, смежные с блоком.

Если длина Задержки равна задержке оператора с плавающей точкой, HDL Coder™ поглощает задержки и не вводит дополнительной задержки.

В hdlcoder_nfp_delay_allocation модель:

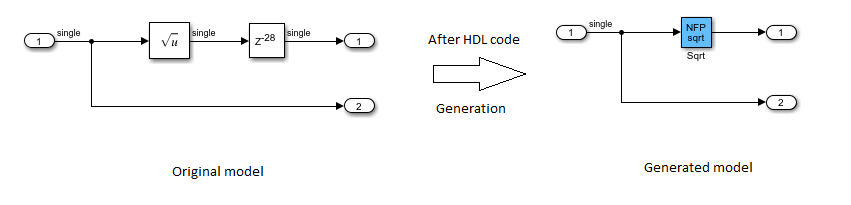

В сгенерированной модели вы видите что NFP Sqrt блок поглощает блок Delay, смежный с блоком Sqrt в вашей исходной модели. Это поглощение задержки происходит, потому что задержка оператора равна длине Задержки. Генератор кода поэтому избегает дополнительной задержки в вашей модели.

Если длина Задержки меньше задержки оператора, HDL Coder™ поглощает доступные задержки, и балансы параллельны путям путем добавления соответствия с задержками.

В hdlcoder_nfp_delay_allocation модель:

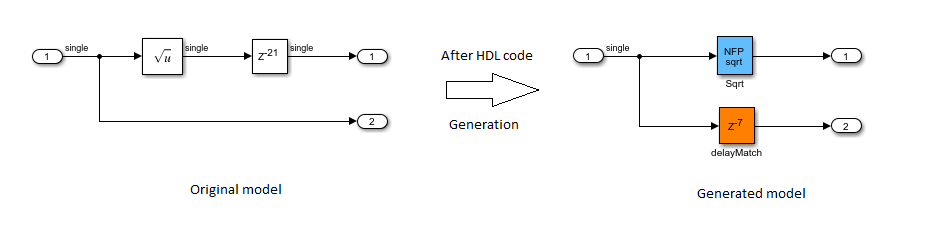

Вы видите что NFP Sqrt блок поглотил Задержку длины 21 и добавил соответствующую задержку длины 7 в параллельном пути, потому что операция квадратного корня требует 28 задержки.

Если длина задержки больше задержки оператора, генератор кода поглощает определенное число задержек, равных задержке, и избыточные задержки появляются вне оператора.

В hdlcoder_nfp_delay_allocation модель:

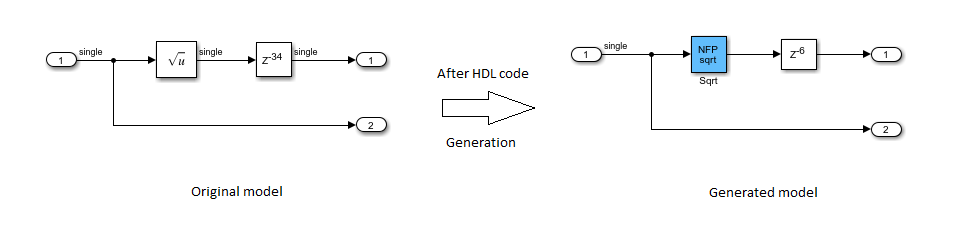

NFP Sqrt блокируйтесь поглощенный 28 задержек, потому что операция квадратного корня имеет задержку 28. Избыточная задержка 6 вне оператора.
