Доступ и Свойства осей графика карты изменения

Так же, как к свойствам базовых стандартных осей можно получить доступ и управляли использованием функций MATLAB® get и set, сопоставьте свойства осей, может также быть получен доступ и управлял использованием функций getm и setm.

Используйте axesm функционируйте только, чтобы создать объект осей карты. Используйте setm функция, чтобы изменить существующую карту оси.

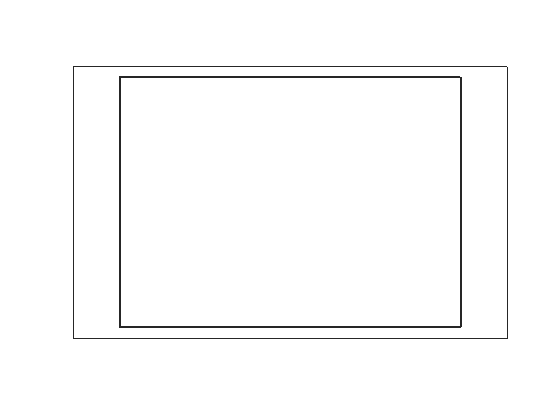

Создайте объект осей карты, содержащий данные о карте. Обратите внимание на то, что вы задаете MapProjection Значения идентификаторов в нижнем регистре.

axesm('MapProjection','miller','Frame','on')

В этой точке можно начать настраивать карту. Например, вы можете решить сделать линии системы координат, ограничивающие карту более толстый. Во-первых, необходимо идентифицировать текущую ширину линии системы координат, которую вы делаете путем запроса текущей системы координат, идентифицированной как gca.

getm(gca,'FLineWidth')
ans = 2

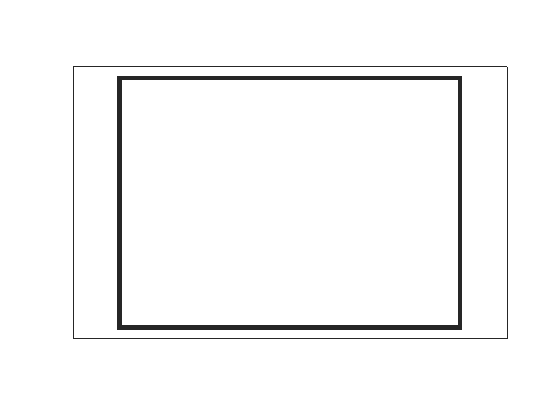

Теперь сбросьте ширину линии к четырем точкам. fontunits по умолчанию значением для осей является points. Можно установить fontunits быть points'normalized''inches''centimeters', или pixels.

setm(gca,'FLineWidth',4)

Можно определить любой номер свойств одновременно с setm. Продолжите путем сокращения ширины линии, изменения проекции в цилиндрический равноотстоящий, и проверьте изменения.

setm(gca,'FLineWidth',3,'Grid','on','MapProjection','robinson')

getm(gca,'FLineWidth')
ans = 3
getm(gca,'MapProjection')
ans =
'robinson'

Смотрите целый набор свойств осей карты при их текущих настройках. Обратите внимание на то, что список свойств включает и конкретных, чтобы сопоставить оси и общие единицы, которые применяются ко всем осям MATLAB®.

getm(gca)
ans = struct with fields:
     mapprojection: 'robinson'
              zone: []
        angleunits: 'degrees'
            aspect: 'normal'
     falsenorthing: 0
      falseeasting: 0
       fixedorient: []
             geoid: [1 0]
       maplatlimit: [-90 90]
       maplonlimit: [-180 180]
      mapparallels: 38
        nparallels: 0
            origin: [0 0 0]
       scalefactor: 1
           trimlat: [-90 90]
           trimlon: [-180 180]
             frame: 'on'
             ffill: 100
        fedgecolor: [0.1500 0.1500 0.1500]
        ffacecolor: 'none'
         flatlimit: [-90 90]
        flinewidth: 3
         flonlimit: [-180 180]
              grid: 'on'
         galtitude: Inf
            gcolor: [0.1500 0.1500 0.1500]
        glinestyle: ':'
        glinewidth: 0.5000
    mlineexception: []
         mlinefill: 100
        mlinelimit: []
     mlinelocation: 30
      mlinevisible: 'on'
    plineexception: []
         plinefill: 100
        plinelimit: []
     plinelocation: 15
      plinevisible: 'on'
         fontangle: 'normal'
         fontcolor: [0.1500 0.1500 0.1500]
          fontname: 'Helvetica'
          fontsize: 10
         fontunits: 'points'
        fontweight: 'normal'
       labelformat: 'compass'
     labelrotation: 'off'
        labelunits: 'degrees'
     meridianlabel: 'off'
    mlabellocation: 30
    mlabelparallel: 90
       mlabelround: 0
     parallellabel: 'off'
    plabellocation: 15
    plabelmeridian: -180
       plabelround: 0

Точно так же используйте setm функционируйте одни, чтобы отобразить набор свойств, их перечисляемых значений и значений по умолчанию.

setm(gca)
AngleUnits                  [ {degrees} | radians ]
Aspect                      [ {normal} | transverse ]
FalseEasting
FalseNorthing
FixedOrient                 FixedOrient is a read-only property
Geoid
MapLatLimit
MapLonLimit
MapParallels
MapProjection
NParallels                  NParallels is a read-only property
Origin
ScaleFactor
TrimLat                     TrimLat is a read-only property
TrimLon                     TrimLon is a read-only property
Zone
Frame                       [ on | {off} ]
FEdgeColor
FFaceColor
FFill
FLatLimit
FLineWidth
FLonLimit
Grid                        [ on | {off} ]
GAltitude
GColor
GLineStyle                  [ - | -- | -. | {:} ]
GLineWidth
MLineException
MLineFill
MLineLimit
MLineLocation
MLineVisible                [ {on} | off ]
PLineException
PLineFill
PLineLimit
PLineLocation
PLineVisible                [ {on} | off ]
FontAngle                   [ {normal} | italic | oblique ]
FontColor
FontName
FontSize
FontUnits                   [ inches | centimeters | normalized | {points} | pixels ]
FontWeight                  [ {normal} | bold ]
LabelFormat                 [ {compass} | signed | none ]
LabelRotation               [ on | {off} ]
LabelUnits                  [ {degrees} | radians ]
MeridianLabel               [ on | {off} ]
MLabelLocation
MLabelParallel
MLabelRound
ParallelLabel               [ on | {off} ]
PLabelLocation
PLabelMeridian
PLabelRound

Многие, но не все, выбор свойства и значения по умолчанию могут также быть отображены индивидуально.

setm(gca,'FontUnits')
FontUnits                   [ inches | centimeters | normalized | {points} | pixels ]
setm(gca,'MapProjection')
An axes's "MapProjection" property does not have a fixed set of property values.
setm(gca,'Frame')
Frame                       [ on | {off} ]
setm(gca,'FixedOrient')
FixedOrient                 FixedOrient is a read-only property

Таким же образом, getm отображает текущее значение любого свойства осей.

getm(gca,'FontUnits')
ans =
'points'
getm(gca,'MapProjection')
ans =
'robinson'
getm(gca,'Frame')
ans =
'on'
getm(gca,'FixedOrient')
ans =

     []

Для полного списка и описаний свойств осей карты, смотрите страницу с описанием для axesm. Чтобы идентифицировать, какие свойства применяются к данной проекции карты, смотрите страницу с описанием для той проекции.
