Стройте диаграмму класса с переменным количеством линий

В этом примере показано, как задать класс графиков, которые могут отобразить любое количество линий на основе размера данных пользователя. Отображения графика столько же линий сколько существуют столбцы в YData матрица. Для каждой линии график вычисляет локальные экстремальные значения и указывает на их местоположения с круговыми маркерами. Следующий код демонстрирует как к:

  • Задайте два свойства под названием PlotLineArray и ExtremaArray это хранит объекты для линий и маркеров, соответственно.

  • Реализуйте update метод, который заменяет содержимое PlotLineArray и ExtremaArray свойства с новыми объектами. Поскольку этот метод выполняет весь графический вывод и команды настройки, setup метод пуст.

Можно использовать этот пример, чтобы познакомиться с методами кодирования разработки графика, или как основание для класса, который вы планируете разработать.

Чтобы задать класс, скопируйте этот код в редактор и сохраните его с именем LocalExtremaChart.m в перезаписываемой папке.

classdef LocalExtremaChart < matlab.graphics.chartcontainer.ChartContainer

    properties
        XData (1,:) double = NaN
        YData (:,:) double = NaN
        MarkerColor (1,3) double {mustBeGreaterThanOrEqual(MarkerColor,0),...
            mustBeLessThanOrEqual(MarkerColor,1)} = [1 0 0]
        MarkerSize (1,1) double = 5
    end
    properties(Access = private,Transient,NonCopyable)
        PlotLineArray (:,1) matlab.graphics.chart.primitive.Line
        ExtremaArray (:,1) matlab.graphics.chart.primitive.Line
    end

    methods(Access = protected)
        function setup(~)
        end
        function update(obj)
            % get the axes
            ax = getAxes(obj);

            % Plot Lines and the local extrema
            obj.PlotLineArray = plot(ax,obj.XData,obj.YData);
            hold(ax,'on')

            % Replicate x-coordinate vectors to match size of YData
            newx = repmat(obj.XData(:),1,size(obj.YData,2));

            % Find local minima and maxima and plot markers
            tfmin = islocalmin(obj.YData,1);
            tfmax = islocalmax(obj.YData,1);
            obj.ExtremaArray = plot(newx(tfmin),obj.YData(tfmin),'o',...
                newx(tfmax),obj.YData(tfmax),'o',...
                'MarkerEdgeColor',obj.MarkerColor,...
                'MarkerFaceColor',obj.MarkerColor,...
                'MarkerSize',obj.MarkerSize);
            hold(ax,'off')
        end
    end
end

После того, чтобы сохранить файл класса можно создать экземпляр графика. Например:

x = linspace(0,3);
y1 = cos(5*x)./(1+x.^2);
y2 = -cos(5*x)./(1+x.^3);
y3 = sin(x)./2;
y = [y1' y2' y3'];

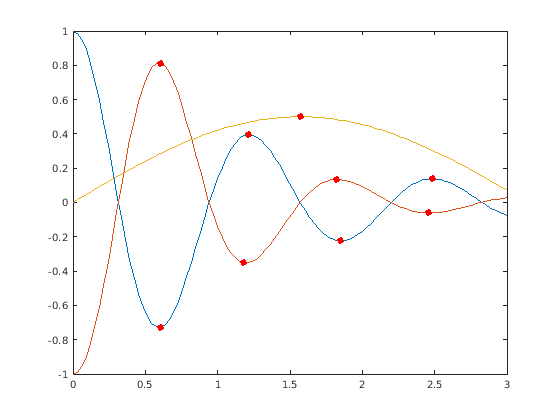

c = LocalExtremaChart('XData',x,'YData',y);

Измените размер маркера в 8.

c.MarkerSize = 8;
