Выходные настройки для публикации

Как Редактирование опций печати

Используйте настройки публикации значения по умолчанию, если ваш код не требует никаких входных параметров, и вы хотите опубликовать в HTML. Однако, если ваш код требует входных параметров, или если вы хотите задать выходные настройки, выполнение кода или форматы фигуры, затем задайте пользовательскую конфигурацию.

  1. Найдите вкладку Publish и кликните по стреле кнопки Publish.

  2. Выберите Edit Publishing Options.

    Диалоговое окно Edit Configurations открывается. Задайте выходные настройки.

Панель MATLAB expression задает код, который выполняется во время публикации. Панель Publish settings содержит выход, фигуру и опции выполнения кода. Вместе, они делают то, к чему относится MATLAB® как опубликовать настройка. MATLAB сопоставляет, каждый публикует настройку с .m файл. Имя опубликовать настройки появляется в левой верхней панели.

Определение выходного файла

Вы задаете выходной формат и местоположение на панели Publish settings.

MATLAB публикует к этим форматам.

ФорматПримечания
htmlПубликует к документу HTML. Можно использовать Расширяемый язык таблиц стилей (XSL) файл.
xmlПубликует к XML-документу. Можно использовать Расширяемый язык таблиц стилей (XSL) файл.
latexПубликует, чтобы ПРОПИТАТЬ ЛАТЕКСОМ документ. Не сохраняет подсветку синтаксиса. Можно использовать Расширяемый язык таблиц стилей (XSL) файл.
docПубликует к документу Word Microsoft®. Не сохраняет подсветку синтаксиса. Этот формат только доступен на платформах Windows®.
pptПубликует к документу Microsoft PowerPoint®. Не сохраняет подсветку синтаксиса. Этот формат только доступен на платформах Windows.
pdf Публикует к документу в формате PDF.

Примечание

Файлы XSL позволяют вам больше управления внешним видом выходного документа. Для получения дополнительной информации см. http://docbook.sourceforge.net/release/xsl/current/doc/.

Выполнение кода во время публикации

Определение кода

По умолчанию MATLAB выполняет .m файл, который вы публикуете. Однако можно задать любой допустимый код MATLAB в панели MATLAB expression. Например, если вы хотите опубликовать функцию, которая требует входа, затем запустите команду functionвходной параметр). Дополнительный код, чей выводит вас, хочет опубликовать, появляется после вызова функций. Если вы очищаете область MATLAB expression, то MATLAB публикует файл, не оценивая кода.

Примечание

Опубликуйте использование настроек основное рабочее пространство MATLAB. Поэтому переменная в панели MATLAB expression перезаписывает значение для существующей переменной в базовом рабочем пространстве.

Оценка кода

Другой способ влиять, что MATLAB выполняет во время публикации, состоит в том, чтобы установить опцию Evaluate code в панели Publish setting. Эта опция указывает, оценивает ли MATLAB код в .m файл, который публикует. Если установлено в true, MATLAB выполняет код и включает результаты в выходной документ.

Поскольку MATLAB не оценивает код, ни включает результаты кода, когда вы устанавливаете опцию Evaluate code на false, в файле может быть недопустимый код. Поэтому рассмотрите сначала петляние с этим набором опции к true.

Например, предположите, что вы включаете текст комментария, Label the plot, в файле, но забывают снабжать его предисловием с символом комментария. Если вы публикуете документ HTML и устанавливаете опцию Evaluate code на true, выход включает ошибку.

Используйте false опция, чтобы опубликовать файл, который содержит publish функция. В противном случае MATLAB пытается опубликовать файл рекурсивно.

Включая код

Можно задать, отобразить ли код MATLAB в окончательном результате. Если вы устанавливаете опцию Include code на true, затем MATLAB включает код в опубликованный выходной документ. Если установлено в false, MATLAB исключает код из всех форматов выходного файла, кроме HTML.

Если формат выходного файла является HTML, MATLAB вводит код как комментарий HTML, который не отображается в веб-браузере. Если вы хотите извлечь код из файла выхода HTML, используйте grabcode MATLAB функция.

Например, предположите, что вы публикуете H:/my_matlabfiles/my_mfiles/sine_wave.m в HTML с помощью опубликовать настройки с набором опции Include code к false. Если вы совместно используете выход с коллегами, они могут просмотреть его в веб-браузере. Чтобы видеть код MATLAB, который сгенерировал выход, они могут дать следующую команду от папки, содержащей sine_wave.html:

grabcode('sine_wave.html')
MATLAB открывает файл, который создал sine_wave.html в Редакторе.

Фиксация ошибок

Можно отловить и опубликовать любые ошибки, которые происходят во время публикации. Установка опции Catch error к true включает любые сообщения об ошибке в выходной документ. Если вы устанавливаете Catch error на false, MATLAB отключает опубликовать операцию, если ошибка происходит во время оценки кода. Однако эта опция не оказывает влияния, если вы устанавливаете свойство Evaluate code на false.

Ограничение объема Вывода

Можно ограничить количество линий кода выход, который включен в выходной документ путем определения опции Max # of output lines в панели Publish settings. Устанавливание этой опции полезно, если меньшая, репрезентативная проба кода выход достаточна.

Например, следующий цикл генерирует 100 линий в опубликованном выходе, если Max # of output lines не установлен в нижнее значение.

for n = 1:100
  disp(x)
end;

Управление графикой в публикации Вывод

Выбор формата изображения

При публикации можно выбрать формат изображения, который использование MATLAB, чтобы сохранить любую графику сгенерировало во время выполнения кода. Доступные форматы изображения в выпадающем списке зависят от установки опции метода получения фигуры. Для самой большой совместимости выберите значение по умолчанию, как задано в этой таблице.

Формат выходного файлаФормат изображения по умолчаниюТипы изображений можно включать
docpng

Любой формат, что ваша установленная версия поддержек Microsoft Office.

htmlpng

Все форматы публикуют успешно. Убедитесь, что инструменты вы используете для представления и обрабатываете выходные файлы, может отобразить выходной формат, который вы задаете.

latexpng или epsc2

Все форматы публикуют успешно. Убедитесь, что инструменты вы используете для представления и обрабатываете выходные файлы, может отобразить выходной формат, который вы задаете.

pdfbmp

bmp и jpg.

pptpng

Любой формат, что ваша установленная версия поддержек Microsoft Office.

xmlpng

Все форматы публикуют успешно. Убедитесь, что инструменты вы используете для представления и обрабатываете выходные файлы, может отобразить выходной формат, который вы задаете.

Установка размера изображения

Вы устанавливаете размер сгенерированных изображений MATLAB в панели Publish settings на диалоговом окне Edit Configurations. Вы задаете размер изображения в пикселях, чтобы ограничить ширину и высоту изображений в выходе. Пиксельные значения действуют как максимальное значение размера, потому что MATLAB обеспечивает соотношение сторон изображения. MATLAB игнорирует установку размера для следующих случаев:

  • При работе с внешней графикой как описано во Внешней Графике

  • При использовании векторных форматов, таких как .eps

  • При публикации к .pdf

Получение фигур

Можно получить различные аспекты Окна рисунка путем установки опции Figure capture method. Эта опция определяет художественные оформления окна (строка заголовка, панель инструментов, панель меню и граница окна) и фоны графика для Окна рисунка.

Эта таблица суммирует эффекты различных методов получения фигуры.

Используйте метод получения этого рисункаПолучить фигуру получения с этими деталями внешнего вида
 Художественные оформления окнаФоны графика

entireGUIWindow

Включенный для диалоговых окон; Исключенный для фигурУстановите на белый для фигур; совпадает с экраном для диалоговых окон

print

Исключенный для диалоговых окон и фигурУстановите на белый

getframe

Исключенный для диалоговых окон и фигурСовпадает с экранным фоном графика

entireFigureWindow

Включенный для диалоговых окон и фигурСовпадает с экранным фоном графика

Примечание

Как правило, фигуры MATLAB имеют HandleVisibility набор свойств к on. Диалоговые окна являются фигурами с HandleVisibility набор свойств к off или callback. Если ваши результаты отличаются от результатов, перечисленных в предыдущей таблице, HandleVisibility свойство ваших фигур или диалоговых окон может быть нетипичным. Для получения дополнительной информации смотрите HandleVisibility.

Определение пользовательского Окна фигуры

MATLAB позволяет вам задавать пользовательский внешний вид для фигур, которые это создает. Если опция Use new figure в панели Publish settings установлена в true, затем в опубликованном выходе, MATLAB использует Окно рисунка в размере по умолчанию и с белым фоном. Если опция Use new figure установлена в false, затем MATLAB использует свойства из создать Окна фигуры, чтобы определить внешний вид сгенерированных кодом фигур. Эта настройка не применяется к включенному использованию фигур синтаксиса во Внешней Графике.

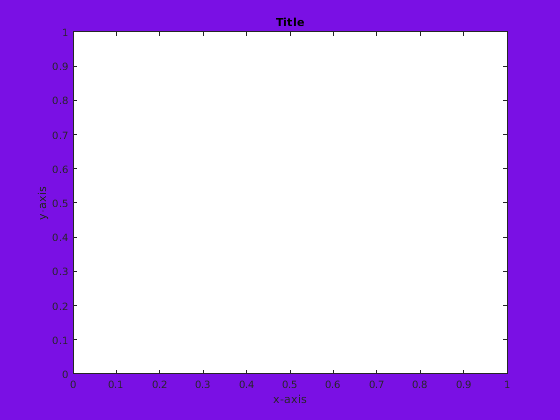

Используйте следующий код в качестве шаблона, чтобы произвести Окна рисунка, которые удовлетворяют ваши потребности.

% Create figure
figure1 = figure('Name','purple_background',...
'Color',[0.4784 0.06275 0.8941]);
colormap('hsv');

% Create subplot
subplot(1,1,1,'Parent',figure1);
box('on');

% Create axis labels
xlabel('x-axis');
ylabel({'y-axis'})

% Create title
title({'Title'});

% Enable printed output to match colors on screen
set(figure1,'InvertHardcopy','off')

Путем публикации файла с этим окном открываются и набор опции Use new figure к false, любая сгенерированная кодом фигура берет свойства создать Окна фигуры.

Примечание

Необходимо установить опцию Figure capture method на entireFigureWindow для опубликованной фигуры финала отображать все свойства создать Окна фигуры.

Создание миниатюры

Можно сохранить первую сгенерированную кодом диаграмму как изображение миниатюр. Можно использовать эту миниатюру, чтобы представлять файл на страницах HTML. Чтобы создать миниатюру, выполните эти шаги:

  1. На вкладке Publish нажмите кнопку Publish выпадающая стрела и выберите Edit Publishing Options. Диалоговое окно Edit Configurations открывается.

  2. Установите опцию Формата изображения на растровый формат, такой как .png или .jpg. MATLAB создает изображения миниатюр в растровых форматах.

  3. Установите опцию Create thumbnail на true.

    MATLAB сохраняет в папке изображение миниатюр, заданное опцией Output folder в панели Publish settings.

Сохранение опубликовать настройки

Можно сохранить ваш публиковать настройки, который позволяет вам воспроизводить выход легко. Может быть полезно сохранить ваш обычно используемый, публикуют настройки.

Когда опции Publish settings установлены, можно выполнить эти шаги, чтобы сохранить настройки:

  1. Нажмите Save As, когда опции установлены таким образом, вы хотите.

    Диалоговое окно Save Publish Settings As открывает и отображается, имена весь в настоящее время заданный публикуют настройки. По умолчанию следующее публикует установку настроек с MATLAB:

    • Factory Default

      Вы не можете перезаписать Factory Default и может восстановить их путем выбора Factory Default из списка Publish settings.

    • User Default

      Первоначально, User Default настройки идентичны Factory Default настройки. Можно перезаписать User Default настройки.

  2. В поле Settings Name введите понятное имя для настроек. Затем нажмите Save.

    Можно теперь использовать опубликовать настройки с другими файлами MATLAB.

    Также можно перезаписать свойства публикации, сохраненные под существующим именем. Выберите имя из списка Publish settings, и затем нажмите Overwrite.

Управление опубликовать настройки

Вместе, код в панели MATLAB expression и настройки в панели Publish settings делают опубликовать настройку, которая сопоставлена с одним файлом. Эти настройки обеспечивают простой способ относиться, чтобы опубликовать настройки для отдельных файлов.

Чтобы создать опубликовать настройку, нажмите кнопку Publish выпадающая стрела на вкладке Publish и выберите Edit Publishing Options. Диалоговое окно Edit Configurations открывается, содержание значения по умолчанию публикует настройки. В поле Publish configuration name введите имя для опубликовать настройки или примите имя по умолчанию. Опубликовать настройка сохраняет автоматически.

Выполнение существующего публикует настройку

После сохранения опубликовать настройки можно запустить его, не открывая диалоговое окно Edit Configurations:

  1. Нажмите кнопку Publish выпадающая стрела, Если вы располагаете свой указатель мыши на опубликовать имя настройки, MATLAB отображает подсказку, показывающую выражение MATLAB, сопоставленное с определенной настройкой.

  2. Выберите имя настройки, чтобы использовать в опубликовать настройке. MATLAB публикует файл с помощью кода, и опубликуйте настройки, сопоставленные с настройкой.

Создание нескольких публикует настройки для файла

Можно создать, несколько публикуют настройки для данного файла. Вы можете сделать, это, чтобы опубликовать файл с различными значениями для входных параметров, с различным публикует значения свойств установки или обоих. Создайте именованную настройку для каждой цели, все сопоставленные с тем же файлом. Позже можно запуститься, какой бы ни конкретный публикуют настройку, которую вы хотите.

Используйте следующие шаги в качестве руководства, чтобы создать новый, публикуют настройки.

  1. Откройте файл в своем Редакторе.

  2. Нажмите кнопку Publish выпадающая стрела и выберите Edit Publishing Options. Диалоговое окно Edit Configurations открывается.

  3. Нажмите кнопку Add, расположенную на левой панели.

    Новое имя появляется в списке настроек, filename_n, где значение n зависит от существующих имен настройки.

  4. Если вы изменяете настройки в MATLAB expression или панели Publish setting, MATLAB автоматически сохраняет изменения.

Пересоединение и переименование публикуют настройки

Каждый публикует настройку, сопоставлен с определенным файлом. Если вы перемещаете или переименовываете файл, переопределяете его ассоциацию. Если вы удаляете файл, рассматриваете удаление связанных настроек или соединение их с различным файлом.

Когда MATLAB не может сопоставить настройку с файлом, диалоговое окно Edit Configurations отображается имя файла красного и сообщения File Not Found. Чтобы повторно сопоставить настройку с другим файлом, выполните следующие шаги.

  1. Кликните по Ясной кнопке поиска на левой панели диалогового окна Edit Configurations.

  2. Выберите файл, для которого вы хотите повторно сопоставить, публикуют настройки.

  3. На правой панели диалогового окна Edit Configurations нажмите Choose.... В диалоговом окне Open перейдите к и выберите файл, с которым вы хотите повторно сопоставить настройки.

Можно переименовать настройки в любое время путем выбора настройки из списка на левой панели. На правой панели отредактируйте значение для Publish configuration name.

Примечание

Чтобы запуститься правильно после изменения имени файла, вы можете должны быть изменить операторы кода в панели MATLAB expression. Например, измените вызов функции отразить новое имя файла для этой функции.

Используя публикуют настройки через различные системы

Каждый раз, когда вы создаете или сохраняете опубликовать настройку с помощью диалогового окна Edit Configurations, Редактор обновляет publish_configurations.m файл в вашей папке настроек. (Это - папка, которую возвращает MATLAB, когда вы запускаете prefdir MATLAB функция.

Несмотря на то, что можно портировать этот файл от папки настроек в одной системе другому, только одному publish_configurations.m файл может существовать в системе. Поэтому только переместите файл в другую систему, если вы не создали, любой публикует настройки во второй системе. Кроме того, потому что publish_configurations.m файл может содержать ссылки на пути к файлам, быть уверен, что заданные файлы и пути существуют во второй системе.

MathWorks® рекомендует, чтобы вы не обновили publish_configurations.m в редакторе MATLAB или текстовом редакторе. Изменения, что вы делаете инструменты использования кроме диалогового окна Edit Configurations, могут быть перезаписаны позже.
