loglog
График двойной логарифмической шкалы
Синтаксис
loglog(Y)
loglog(X1,Y1,...)
loglog(X1,Y1,LineSpec,...)
loglog(...,'PropertyName',PropertyValue,...)
loglog(ax,...)
h = loglog(...)
Описание
loglog(Y) строит столбцы Y по сравнению с их индексом, если Y содержит вещественные числа. Если Y содержит комплексные числа, loglog(Y) и loglog(real(Y),imag(Y)) эквивалентны. loglog игнорирует мнимый компонент во всем другом использовании этой функции.
loglog(X1,Y1,...) графики весь Yn по сравнению с Xn пары. Если только один из Xn или Yn матрица, loglog строит аргумент вектора по сравнению со строками или столбцами матрицы, по измерению матрицы, длина которой совпадает с длиной вектора. Если матрица является квадратной, ее график столбцов против вектора, если их длины соответствуют.
loglog(X1,Y1, строит все графики, заданные LineSpec,...)Xn, Yn, утраивается, где LineSpecLineSpec определяет тип линии, символ маркера и цвет построенных линий. Можно смешать Xn, Yn, утраивается с LineSpecXn,Yn пары, например,
loglog(X1,Y1,X2,Y2,LineSpec,X3,Y3)
loglog(...,' значения свойств линии наборов для всех линий построения диаграммы создаются. Для списка свойств смотрите Line Properties.PropertyName',PropertyValue,...)
loglog(ax,...) создает линию в осях, заданных ax вместо в текущей системе координат (gca). Опция ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.
h = loglog(...) возвращает вектор - столбец с параметрами линий на графике.
Если вы не задаете цвет при строении больше чем одного графика, loglog автоматически циклы через цвета и стили линии в порядке заданы текущей системой координат.
При попытке добавить loglogsemilogx, или semilogy постройте к линейному графику режима оси с hold on, режим оси остается, как это и новые графики данных как линейные.
Примеры

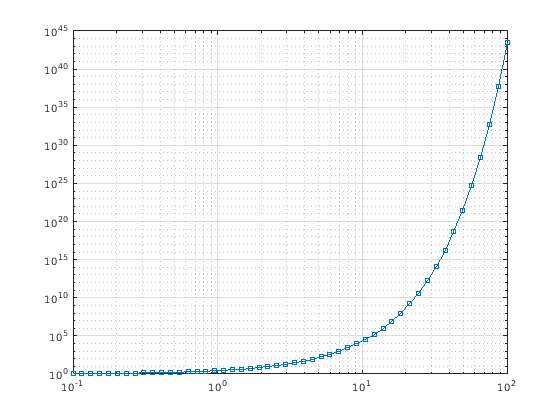

Логарифмический масштаб для обеих осей
Создайте график с помощью логарифмического масштаба и в оси X и в оси Y. Используйте линию с квадратными маркерами. Отобразите сетку.
x = logspace(-1,2); y = exp(x); loglog(x,y,'-s') grid on
