subvolume

Извлечение подмножества набора данных объема

Синтаксис

[Nx,Ny,Nz,Nv] = subvolume(X,Y,Z,V,limits)
[Nx,Ny,Nz,Nv] = subvolume(V,limits)
Nv = subvolume(...)

Описание

[Nx,Ny,Nz,Nv] = subvolume(X,Y,Z,V,limits) извлекает подмножество набора данных объема V использование заданного выровненного осью limits. limits = [xmin,xmax,ymin, ymax,zmin,zmax] (Любой NaNs в пределах указывают, что объем не должен быть обрезан вдоль той оси.)

Массивы XY, и Z задайте координаты для объема V. Подобъем возвращен в NV и координаты подобъема даны в NX, NY, и NZ.

[Nx,Ny,Nz,Nv] = subvolume(V,limits) принимает массивы XY, и Z заданы как

[X,Y,Z] = meshgrid(1:N,1:M,1:P)

где [M,N,P] = size(V).

Nv = subvolume(...) возвращает только подобъем.

Примеры

свернуть все

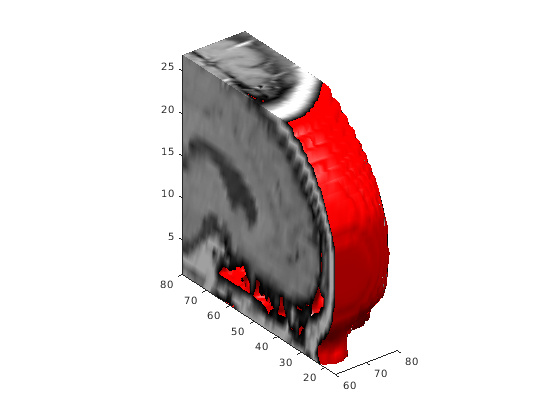

Загрузите mri набор данных, который является набором срезов MRI человеческого черепа. Затем:

  • Сожмите четырехмерный массив в три измерения и извлеките подмножество с помощью subvolume.

  • Используйте закрашенную фигуру, чтобы отобразить изоповерхность схемы черепа.

  • Добавьте вторую закрашенную фигуру с интерполированными цветами поверхности.

  • Установите представление объекта.

  • Измените палитру в полутоновую палитру.

  • Добавьте световые сигналы направо и оставленный камеры осветить объект.

load mri
D = squeeze(D);
[x,y,z,D] = subvolume(D,[60,80,nan,80,nan,nan]);
p1 = patch(isosurface(x,y,z,D, 5),...
     'FaceColor','red','EdgeColor','none');
isonormals(x,y,z,D,p1);
p2 = patch(isocaps(x,y,z,D, 5),...
     'FaceColor','interp','EdgeColor','none');
view(3);
axis tight;
daspect([1 1 0.4])
colormap(gray(100))
camlight right;
camlight left;
lighting gouraud

Расширенные возможности

Смотрите также

| | | | |

Представлено до R2006a
