Пользовательская оценка состояния

Этот пример использует:

Программное обеспечение Model Predictive Control Toolbox™ позволяет вам заменять метод оценки состояния контроллера по умолчанию.

Для этого можно использовать следующие методы:

Можно заменить значение по умолчанию усиления Кальмана, и, с помощью setEstimator функция. Чтобы получить значения по умолчанию от диспетчера используют getEstimator. Эти команды принимают, что столбцы и находятся в технических модулях измеренного объекта выходные параметры. Внутренне, программное обеспечение преобразует их в безразмерную форму.
Можно использовать пользовательскую опцию оценки, которая пропускает все вычисления усиления Кальмана в контроллере. Когда контроллер действует, в каждом интервале управления необходимо использовать внешнюю процедуру, чтобы оценить состояния контроллера и предоставить эти оценки состояния контроллеру.

Пользовательская оценка состояния не поддержана в MPC Designer.

Рассмотрите случай объекта с двойным интегратором, для которого все состояния объекта измеримы. В таком случае можно предоставить измеренные состояния контроллеру MPC, а не сделать, чтобы контроллер оценил состояния.

Задайте модель объекта управления

Линейная модель объекта управления разомкнутого цикла является двойным интегратором.

plant = tf(1,[1 0 0]);

Спроектируйте контроллер MPC

Создайте объект контроллера с заданным шагом расчета, горизонтом прогноза, и управляйте горизонтом.

Ts = 0.1;
p = 10;
m = 3;
mpcobj = mpc(plant,Ts,p,m);

-->The "Weights.ManipulatedVariables" property of "mpc" object is empty. Assuming default 0.00000.
-->The "Weights.ManipulatedVariablesRate" property of "mpc" object is empty. Assuming default 0.10000.
-->The "Weights.OutputVariables" property of "mpc" object is empty. Assuming default 1.00000.

Задайте пределы насыщения привода как переменные ограничения, которыми управляют.

mpcobj.MV = struct('Min',-1,'Max',1);

Сконфигурируйте контроллер, чтобы использовать пользовательскую оценку состояния.

setEstimator(mpcobj,'custom');

Симулируйте контроллер

Сконфигурируйте переменные, чтобы сохранить ответы с обратной связью.

Tf = round(5/Ts);
YY = zeros(Tf,1);
UU = zeros(Tf,1);

Подготовьте объект, используемый в симуляции путем преобразования его в модель дискретного времени и установки начального состояния.

sys = c2d(ss(plant),Ts);
xsys = [0;0];

Задайте начальные состояния контроллера, прежде чем симуляция начнет использовать mpcstate объект.

xmpc = mpcstate(mpcobj);

-->Converting the "Model.Plant" property of "mpc" object to state-space.
-->Converting model to discrete time.
   Assuming no disturbance added to measured output channel #1.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

Итеративно симулируйте ответ с обратной связью с помощью mpcmove функция.

Для каждого шага симуляции:

Получите объект выход, ysys, для текущего состояния.
Установите состояние объекта в mpcstate объект, xmpc, к текущим измеренным значениям состояния, xsys.
Вычислите действие MPC управления, u, передача в mpcstate объект.
Сохраните объект выход и управляйте сигналами действия.
Обновите измеренные состояния объекта.

for t = 0:Tf
    ysys = sys.C*xsys;
    xmpc.Plant = xsys;
    u = mpcmove(mpcobj,xmpc,[],1);
    YY(t+1) = ysys;
    UU(t+1) = u;
    xsys = sys.A*xsys + sys.B*u;
end

Постройте результаты симуляции.

figure
subplot(2,1,1)
plot(0:Ts:5,YY)
title('y')
subplot(2,1,2)
plot(0:Ts:5,UU)
title('u')

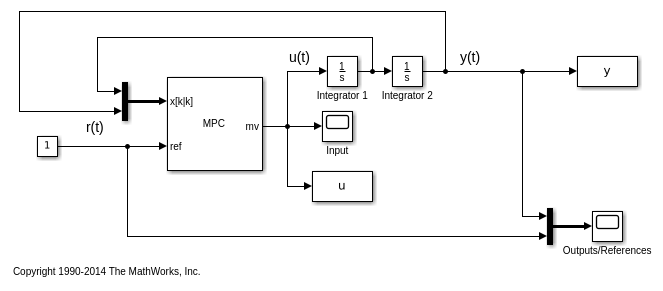

Симулируйте управление с обратной связью линейной модели объекта управления в Simulink. Для этой модели, контроллер mpcobj задан в блоке MPC Controller.

mdl = 'mpc_customestimation';
open_system(mdl)

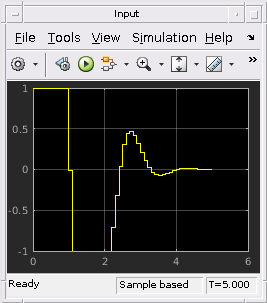

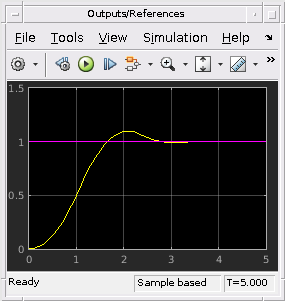

sim(mdl)

Ответы с обратной связью для MATLAB и симуляции Simulink идентичны.

fprintf('\nDifference between simulations in MATLAB and Simulink is %g\n',norm(UU-u));

Difference between simulations in MATLAB and Simulink is 7.66845e-14

bdclose(mdl)

Смотрите также

getEstimator | setEstimator
