Симуляция и генерация структурированного текста Используя Simulink PLC Coder

В этом примере показано, как симулировать и сгенерировать Структурированный текст для блока MPC Controller с помощью программного обеспечения Simulink® PLC Coder™. Использование сгенерированного кода, с одинарной точностью.

Необходимые продукты

Чтобы запустить этот пример, Simulink и Simulink PLC Coder требуются.

if ~mpcchecktoolboxinstalled('simulink')
    disp('Simulink is required to run this example.')
    return
end
if ~mpcchecktoolboxinstalled('plccoder')
    disp('Simulink PLC Coder is required to run this example.');
    return
end

Среда Setup

У вас должно быть разрешение записи сгенерировать соответствующие файлы и исполняемый файл. Поэтому перед стартовой симуляцией и генерацией кода, измените текущий каталог во временную директорию.

cwd = pwd;
tmpdir = tempname;
mkdir(tmpdir);
cd(tmpdir);

Задайте контроллер MPC и модель объекта управления

Задайте объект SISO.

plant = ss(tf([3 1],[1 0.6 1]));

Задайте контроллер MPC для объекта.

Ts = 0.1;   %Sample time
p = 10;     %Prediction horizon
m = 2;      %Control horizon
Weights = struct('MV',0,'MVRate',0.01,'OV',1); % Weights
MV = struct('Min',-Inf,'Max',Inf,'RateMin',-100,'RateMax',100); % Input constraints
OV = struct('Min',-2,'Max',2); % Output constraints
mpcobj = mpc(plant,Ts,p,m,Weights,MV,OV);

Симулируйте и сгенерируйте структурированный текст

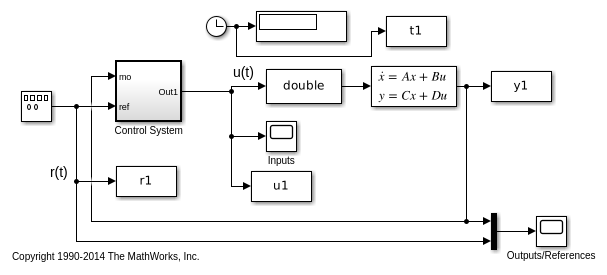

Откройте модель Simulink.

mdl = 'mpc_plcdemo';
open_system(mdl)

Чтобы сгенерировать структурированный текст для блока MPC Controller, завершите выполняющий двух шагов:

  • Сконфигурируйте блок MPC, чтобы использовать данные с одинарной точностью. Установите свойство типа Выходных данных блока MPC Controller к single.

open_system([mdl '/Control System/MPC Controller'])

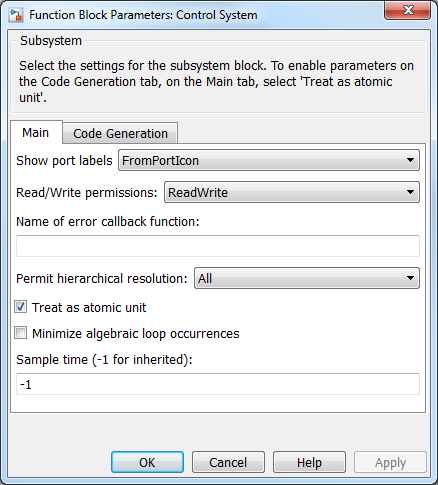

  • Поместите блок MPC в подсистеме, блокируют и обрабатывают блок подсистемы как атомарный модуль. Выберите Treat как атомарное модульное свойство блока подсистемы.

Симулируйте модель в Simulink.

close_system([mdl '/Control System/MPC Controller'])
open_system([mdl '/Outputs//References'])

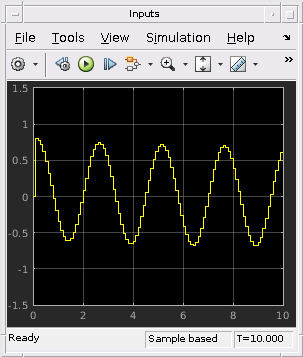

open_system([mdl '/Inputs'])
sim(mdl)
-->Converting model to discrete time.
-->Assuming output disturbance added to measured output channel #1 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

Чтобы сгенерировать код с Кодером PLC, используйте plcgeneratecode команда.

disp('Generating PLC structure text... Please wait until it finishes.')
plcgeneratecode([mdl '/Control System']);
Generating PLC structure text... Please wait until it finishes.
PLC code generation successful for 'mpc_plcdemo/Control System'.

Generated files:
<a href="matlab: edit('plcsrc/mpc_plcdemo.exp')">plcsrc/mpc_plcdemo.exp</a>

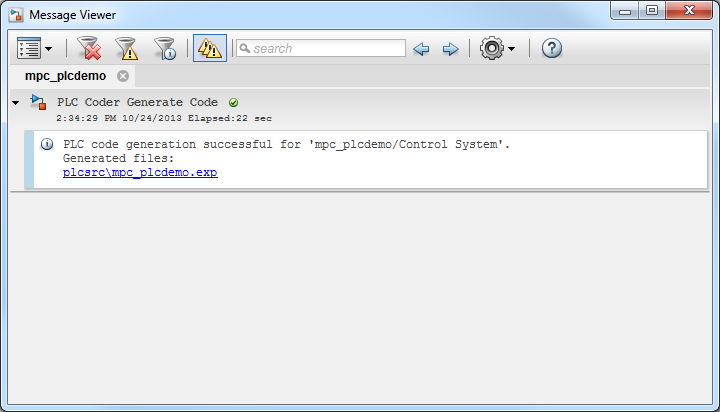

Диалоговое окно Viewer сообщения показывает, что генерация кода PLC была успешна.

Закройте модель Simulink и возвратитесь к исходной директории.

bdclose(mdl)
cd(cwd)
