Описание модели

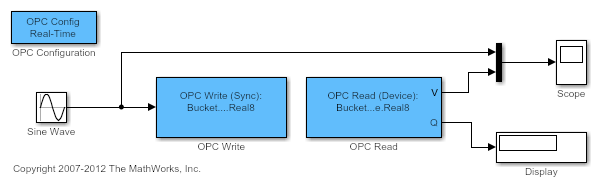

В следующей модели все блоки OPC Toolbox™ подсвечены в синем.

OPC Config блок задает серверы, чтобы использовать в модели, поведении псевдов реальном времени модели, когда это симулировано, и действия, чтобы взять, когда OPC-специфичные события имеют место (такие как нарушение псевдов реальном времени, завершение работы сервера, и т.д.)

Сигнал от Sine Wave блок записан в Сервер OPC с помощью OPC Write блок. Тот же сигнал читается назад из сервера с помощью OPC Read блокируйтесь, и отображенный в Scope вместе с исходным Синусоидальным сигналом. Качество OPC Data показывают в Display блок.

Понимание результатов симуляции

Scope показывает, что Синусоидальный сигнал задерживается только одной выборкой. OPC Write приоритет блока установлен выше, чем OPC Read блокируйтесь, чтобы гарантировать, что операция чтения происходит после операции записи. Это гарантирует только одну демонстрационную задержку между записью и операцией чтения.
