Azimuth Broadside Converter

Преобразуйте угол азимута в поперечный угол или поперечный угол к углу азимута

расширьте все на странице
  • Библиотека:

  • Phased Array System Toolbox / Среда и Цель

Описание

Блок Azimuth Broadside Converter преобразует угловое направление, выраженное в терминах Поперечных Углов в эквивалентный угол азимута, или преобразует от угла азимута в эквивалентный поперечный угол. В обоих случаях необходимо задать угол вертикального изменения.

Порты

Входной параметр

развернуть все

Угол азимута направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Когда az вектор, размерности az и el должен соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Поперечный угол направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Когда bsd вектор, размерности bsd и el должен соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Угол вертикального изменения направления, заданного как скаляр или вектор действительных значений. Модули в градусах. Размерности el должен совпадать с размерностями az и bsd.

Типы данных: double

Вывод

развернуть все

Угол азимута направления, возвращенного как скаляр или вектор действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Поперечный угол направления, возвращенного как скаляр или вектор действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Параметры

развернуть все

Угловой тип преобразования, заданный как

broadside -> azimuthПреобразуйте направление, выраженное в развороте и углах вертикального изменения к углах вертикального изменения и азимуту.
azimuth -> broadsideПреобразуйте направление, выраженное в азимуте и углах вертикального изменения к углах вертикального изменения и развороту.

Примеры модели

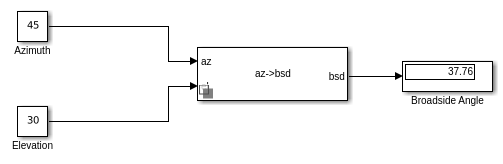

Convert Azimuth and Elevation to Broadside Angle

Преобразуйте азимут и вертикальное изменение к поперечному углу

Преобразуйте направление с углом азимута 45 градусов и углом вертикального изменения 30 градусов в поперечный угол.

Открыть скрипт

Смотрите также

|

Введенный в R2014b
