Трение схемы лепестка для микрофона URA

Постройте скрипучую схему лепестка для 11 9 универсальными формами элемента прямоугольный массив, имеющий элемент, располагающий с интервалами равный половине длины волны.

Примите, что рабочая частота массива составляет 10 кГц. Все элементы являются элементами ненаправленного микрофона. Регулируйте массив в направлении 20 градусов в области азимута и 30 градусов в области вертикального изменения. Скорость звука в воздухе составляет 344,21 м/с на уровне 21 градуса C.

cair = 344.21;
f = 10.0e3;
lambda = cair/f;
microphone = phased.OmnidirectionalMicrophoneElement(...
    'FrequencyRange',[20 20000]);
array = phased.URA('Element',microphone,'Size',[11,9],...
    'ElementSpacing',0.5*lambda*[1,1]);
plotGratingLobeDiagram(array,f,[20;30],cair);

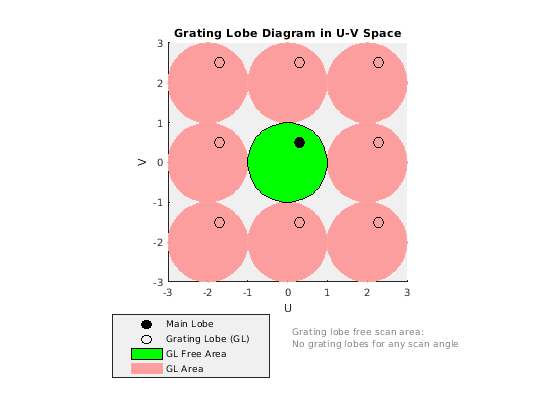

Постройте скрипучие лепестки. Основной лепесток массива обозначается заполненным черным кругом. Скрипучие лепестки в видимых и невидимых областях обозначаются незаполненными черными кругами. Видимая область является областью в координатах u-v для который u2+v21. Видимая область показывается модульным строившим в начале координат кругом. Поскольку интервал массивов меньше половины длины волны, нет никаких скрипучих лепестков в видимой области пробела. Существует бесконечное число скрипучих лепестков в невидимых областях, но только тех в области значений [-3,3] показывают.

Свободная область скрипучего лепестка, отображенная зеленым, является областью значений направлений основного лепестка, для которого нет никаких скрипучих лепестков в видимой области. В этом случае это совпадает с видимой областью.

Белые области схемы указывают на область, где никакие скрипучие лепестки не возможны.
