sensorArrayAnalyzer приложение позволяет вам исследовать важные свойства поэтапного массива, такие как его форма и направленность.

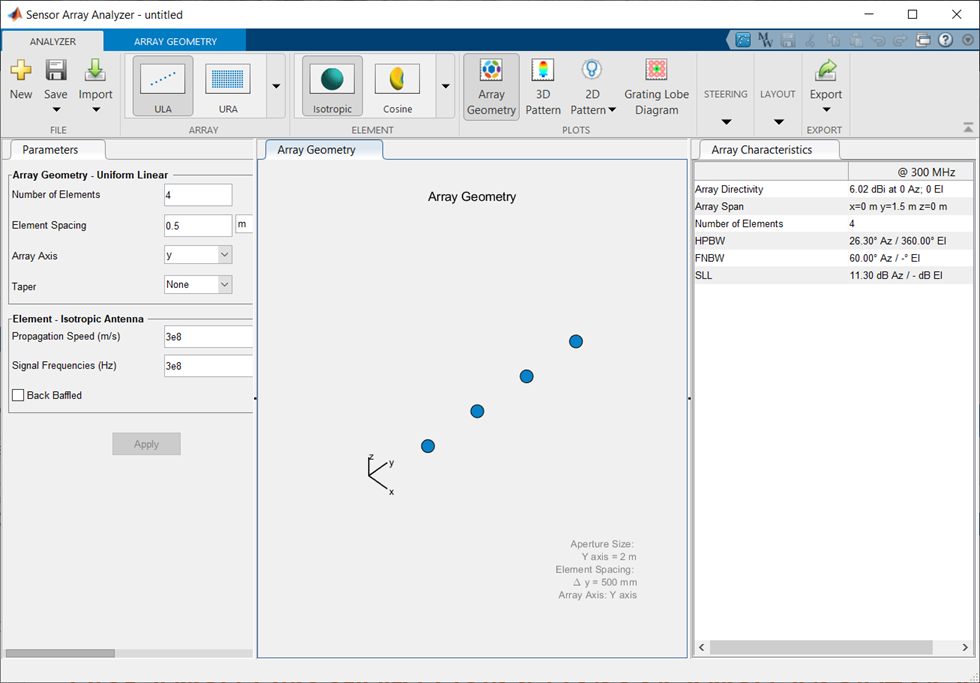

При вводе sensorArrayAnalyzer из командной строки или выбора приложение от Панели инструментов Приложения, открывается интерактивное окно. Окно по умолчанию показывает геометрию универсальной линейной матрицы с 4 элементами. Можно затем выбрать различные варианты, чтобы анализировать различные массивы, другие типы элемента, геометрию и направленность.
Как пример, используйте приложение, чтобы создать универсальный прямоугольный массив 4 на 4 элементов антенны косинуса и затем показать направленность массивов. Расположите элементы с интервалами 0,4 длины волн независимо.
Установите массив на URA.
Установите элемент на Cosine.
Set Cosine Power к [2 2].
Установите Размер массива к [4 4].
Установите интервал элемента на [0.4 0.4]. Установите модули разрядки элемента на длину волны.
Установите скорость распространения на physconst('Lightspeed').
Из опускающегося меню Steering, набор Регулировать Угол к [-30,0] регулировать массив-30 градусов в области азимута.
В меню Plot выберите 3D Pattern.
Затем вы будете видеть график направленности массивов, похожей на это.
