Сравнение Составных трехфазных портов по сравнению с Расширенными трехфазными портами. Первая схема показывает Источник Напряжения, сконфигурированный с Составным трехфазным портом. Блок Phase Splitter обеспечивает интерфейс к библиотеке основы Simscape™ электрические элементы. Вторая схема показывает Источник Напряжения, сконфигурированный с Расширенным трехфазным портом, который может соединить непосредственно с библиотекой основы Simscape электрические элементы. Источник Напряжения может быть изменен от Составного объекта до Расширенных трехфазных портов при помощи опции выбора блока Simscape в контекстном меню щелчка правой кнопкой.

Как использовать Управляемое Напряжение PWM и H-мостовой-брусья, чтобы управлять двигателем. Блок двигателя постоянного тока использует параметры таблицы данных производителя, которые задают двигатель как поставку механической энергии на 10 Вт в 2 500 об/мин и скорости без загрузок как 4 000 об/мин, когда запущено от 12-вольтового предоставления DC. Следовательно, если ссылочное напряжение PWM установлено в свое максимальное значение +5V, то двигатель должен достигнуть 4 000 об/мин. Если это установлено в +2.5V, то это должно запуститься на уровне приблизительно 2 000 об/мин. Параметр Имитационной модели устанавливается на Усредненный и для Управляемого Напряжения PWM и для H-мостовой-брусьев, приводящих к быстрой симуляции. Чтобы подтвердить усредненное поведение, измените параметр режима Simulation в PWM в обоих блоках.

Реализация треугольной схемы генератора волны с помощью двух операционных усилителей. Первая стадия схемы является компаратором, созданным из операционного усилителя. Выход компаратора ограничивается приблизительно плюс или минус 5 вольт этими двумя диодами Зенера. Ограничения, наложенные диодами Зенера, приводят к прямоугольной волне.

Аналоговая реализация фильтра сглаживания для использования с Аналого-цифровым преобразователем. Частота среза фильтра установлена в 500 Гц для того, чтобы совпадать с частотой дискретизации Аналого-цифрового преобразователя 1 кГц. Тестовый сигнал включает желаемую синусоиду на 50 Гц плюс более высокая частотная составляющая на уровне 1100 Гц, которые не могут быть получены с частотой дискретизации A-to-D на 1 кГц. Осциллограф показывает записанный сигнал без и со сглаживанием. С фильтром сглаживания амплитуда синусоиды на 50 Гц правильно измеряется с амплитудой 1 и соответствующей степенью 0.5 Вт, т.е. 27dBm для ссылочной загрузки на 1 Ом.

Управляйте прерывателем с четырьмя квадрантами. Подсистема Управления реализует простой основанный на PI алгоритм управления для управления текущим выходом. Модель Chopper среднего значения используется, чтобы ускорить симуляцию. Симуляция использует и положительные и отрицательные ссылки. Общее время симуляции (t) составляет 1 с. В t = 0,5 с, полярность источника постоянного тока загрузки E изменения.

Управляйте выходным напряжением понижающего конвертера. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Входное напряжение рассматривается постоянным в течение симуляции. Переменный резистор обеспечивает загрузку для системы. Общее время симуляции (t) составляет 0,25 секунды. В t = 0,15 секунды, изменения загрузки.

Используйте Постоянный магнит синхронный двигатель (PMSM), чтобы усилить приложенную силу драйвера в автомобильной руководящей системе с усилителем.

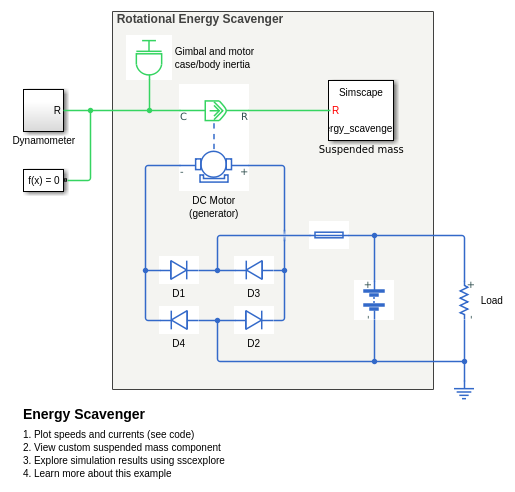

Как производительность сборщика энергии вращения может быть исследована с помощью простой представительной модели. Электроэнергия производится из нецентрированной массы, присоединенной к валу двигателя постоянного тока. Масса, геометрия, моторные и электрические параметры должны быть соответствующими к ожидаемому механическому возбуждению. Сгенерированная электроэнергия меньше, чем извлеченная механическая энергия, в основном, из-за потерь обмотки электродвигателя и вязкого трения для ротора. Этот пример основан на Nunna, K. "Конструктивное соединение и присвоение затухания основанное на пассивности управление с приложениями", Imperial College Лондона (2014). Модель здесь упрощена, не использован конвертер DC-DC.

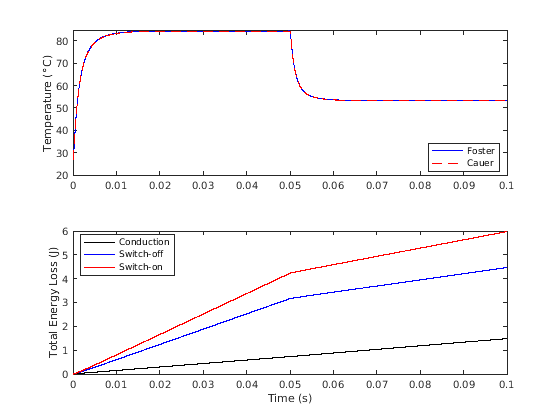

Генерация температурного профиля на основе потерь переключения и проводимости в биполярном транзисторе с изолированным затвором (IGBT). Существует два понижающих конвертера. Для одного конвертера IGBT присоединяет к Фостер тепловой модели. Для другого конвертера IGBT присоединяет к Cauer тепловой модели. Параметры для тепловых моделей настраиваются, чтобы дать примерно эквивалентные результаты. Во времени симуляции 50 мс частота переключений изменяется с 40 кГц до 20 кГц, что увеличивает потери проводимости и уменьшает потери переключений. Изменение в потерях приводит к соответствующему изменению в температуре IGBT.

Пользовательская зависимая частотой модель линии электропередачи. Характеристическая проводимость и функция распространения сначала выведены из зависимого частотой сопротивления, реактивного сопротивления и реактивной проводимости. Полученные значения адаптированы с помощью RF Toolbox™. Универсальная модель линии (ULM) [1] затем реализована в Simscape™ на основе подходящих параметров. Результаты зависимой частотой модели линии электропередачи и классической модели линии электропередачи раздела пи сравнены.

Генерация температурного профиля на основе потерь переключения и проводимости в биполярном транзисторе с изолированным затвором (IGBT). Существует два понижающих конвертера. Для одного конвертера IGBT присоединяет к Фостер тепловой модели. Для другого конвертера IGBT присоединяет к Cauer тепловой модели. Параметры для тепловых моделей настраиваются, чтобы дать примерно эквивалентные результаты. Во времени симуляции 50 мс частота переключений изменяется с 40 кГц до 20 кГц, что увеличивает потери проводимости и уменьшает потери переключений. Изменение в потерях приводит к соответствующему изменению в температуре IGBT.

Устройство Пельтье, работающее в охлаждающемся режиме с горячей температурой стороны 50 degC. В охлаждающемся режиме Коэффициент производительности (COP) ячейки Пельтье равен общему теплу, переданному через Термоэлектрический вентилятор (TEC), разделенный на электрическую входную мощность, COP = Qc/контакт.

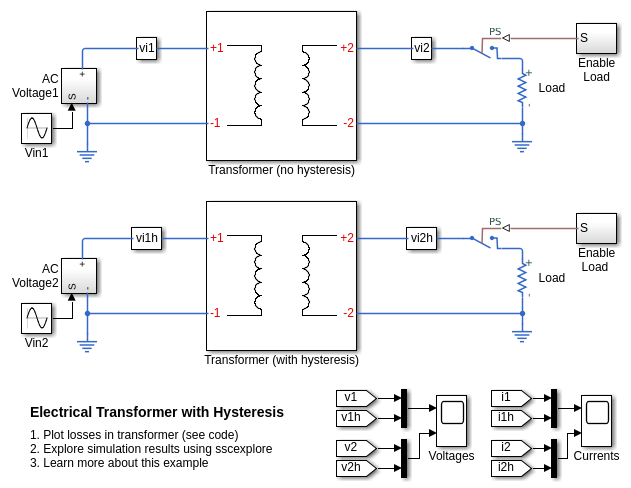

Смоделируйте пользовательский преобразователь, который показывает гистерезис при помощи блока Non Linear Reluctance в магнитной схеме. Преобразователь оценивается для загрузки на 50 Вт и шагов по сравнению с 120 В к 12-вольтовой RMS. Комната сопротивления намагничивания моделируется в магнитной области с помощью блока Eddy Loss.

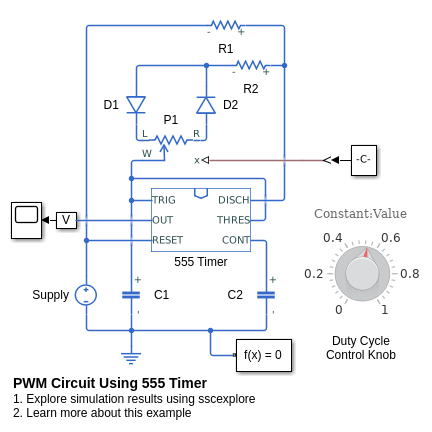

Модулируемый шириной импульса (PWM) вывел реализованное использование 555 Таймеров в неустойчивом режиме. Рабочий цикл установлен потенциометром, P1. Потенциометром управляют во время времени выполнения через Ручку управления Рабочего цикла. Осциллограф показывает результирующий выход от 555 Таймеров. Чтобы закончить симуляцию, нажмите на кнопку Stop.
