Thyristor Rectifier Voltage Controller (Three-Phase)

PI напряжения ссылки DC дискретного времени управляет для тиристорных выпрямителей

  • Библиотека:
  • Simscape / Электрический / Управление / Управление Конвертером

Описание

Блок Thyristor Rectifier Voltage Controller (Three-Phase) реализует дискретное время основанный на пропорциональном интеграле (PI) контроллер напряжения ссылки DC для тиристорных выпрямителей.

Модель

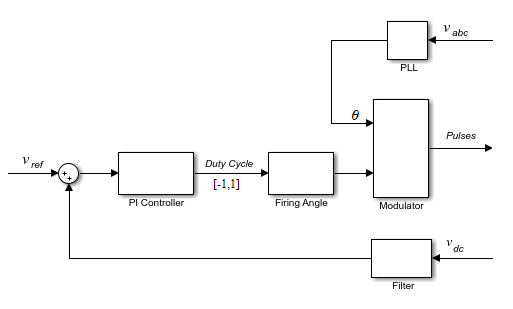

Чтобы отрегулировать выходное напряжение ссылки DC тиристорного выпрямителя, блок Thyristor Rectifier Voltage Controller (Three-Phase) определяет углы увольнения с помощью метода пересечения волны косинуса. Рисунок показывает управляющую структуру, которая включает трехфазный замкнутый цикл фазы (PLL).

Порты

Входной параметр

развернуть все

Желаемое напряжение ссылки DC.

Типы данных: single | double

Измеренное напряжение ссылки DC.

Типы данных: single | double

Внешний сигнал сброса (возрастающее ребро) для интеграторов.

Типы данных: single | double

Трехфазное напряжение, заданное как вектор этого, содержит a - b - и c - напряжения фазы.

Типы данных: single | double

Вывод

развернуть все

Импульсный управляющий сигнал.

Типы данных: single | double

Параметры

развернуть все

Контурный фильтр пропорциональное усиление для замкнутого цикла фазы (PLL).

Усиление интеграла контурного фильтра для замкнутого цикла фазы (PLL).

Пропорциональное усиление для ПИ-контроллера, который генерирует ссылочное напряжение фазы.

Интегральное усиление для ПИ-контроллера, который генерирует ссылочное напряжение фазы.

Угловая ширина импульсов.

Модель для упорядоченного расположения сгенерированных импульсов.

Время, в s, между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? (Simulink) и Настройка времени выборки (Simulink).

Если этот блок в инициированной подсистеме, наследуйте шаг расчета путем установки этого параметра на -1. Если этот блок находится в модели шага непрерывной переменной, задайте шаг расчета явным образом с помощью положительной скалярной величины.

Постоянная времени для фильтра напряжения постоянного тока.

Зависимости

Параметр Time constant voltage filter только отображается, когда флажок Filter DC voltage устанавливается.

Когда флажок:

  • Выбранный — блок фильтрует сигнал напряжения постоянного тока.

  • Очищенный — блок не фильтрует сигнал напряжения постоянного тока.

Зависимости

Параметр Time constant voltage filter только отображается, когда флажок Filter DC voltage устанавливается.

Ссылки

[1] Пелли, B. R. Тиристорный управляемый фазой Converters и Cycloconverters: операция, управление и производительность. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1971.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2018a
