Понимание отчета описания разработки системы
Этот пример описывает содержимое Описания Разработки системы, которое продукт Simulink® Report Generator™ создает для модели. Отчет предоставляет подробную информацию о разработке системы, представленной моделью Simulink.
В этом примере показано, как интерпретировать отчет под названием Описание Разработки системы. Продукт Simulink Report Generator автоматически создает отчет из модели Simulink, что вы выбираете. В "Генерации Отчета Описания Разработки системы", вы производите Описание Разработки системы для модели Simulink в качестве примера, sldemo_autotrans. Этот пример описывает содержимое того отчета.
Вступительная часть
Отчет Описания Разработки системы начинается с двух разделов: титульный лист и оглавление.

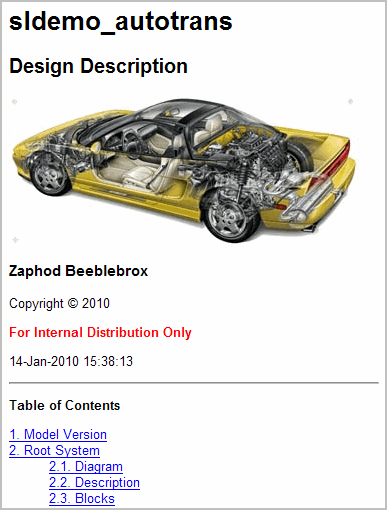

Титульный лист перечисляет заголовок, подзаголовок, авторов и официальное уведомление, которое вы задаете в диалоговом окне System Design Description. Если вы задаете файл изображения в диалоговом окне, то изображение находится на титульном листе. По умолчанию титульный лист также отображает дату и время, что вы сгенерировали отчет.
Оглавление следует за титульным листом. Перейдите быстро к конкретным главам и разделам путем нажатия на элементы в оглавлении.
Глава версии модели

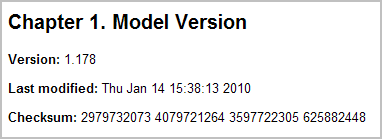

Глава Версии Модели Описания Разработки системы предоставляет следующую информацию о модели:
Номер версии для этой модели.
Дата и время эта модель была в последний раз сохранена.
Контрольная сумма, которая указывает, отличается ли эта модель функционально или косметически от других версий этой модели.
Глава корневой системы

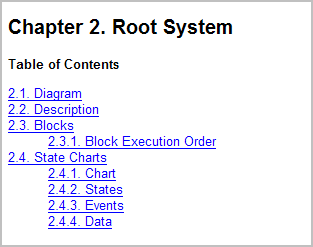

Глава Корневой системы Описания Разработки системы предоставляет подробную информацию о корне (т.е. верхний уровень) система в модели Simulink. Глава включает следующие разделы:
Схема: Диаграмма Simulink, которая графически представляет алгоритм, который вычисляет корневую систему выходные параметры.
Описание: Описание корневой системы. Этот раздел появляется, только если модель задает значение для своего свойства Documentation, или корневая система содержит блок Doc.
Интерфейс: Имя, тип данных, ширина и другие свойства сигналов ввода и вывода корневой системы. Количество порта блока, который выводит сигнал, появляется в угловых скобках, добавленных к имени сигнала. Этот раздел появляется, только если корневая система содержит блоки Inport или Outport.
Блоки: Этот раздел включает следующие подразделы:
Параметры: Описывает основные параметры блоков в корневой системе. Этот раздел также включает графические и табличные представления табличных данных блоков, которые вычисляют их выходные параметры операциями "поиска", например, блоки Интерполяционной таблицы.
Блокируйте Порядок выполнения: Закажите, в котором блоки должны выполниться на каждом временном шаге, чтобы гарантировать, что входные параметры каждого блока доступны, когда блок выполняется.
Диаграммы состояний: Описывает диаграммы состояний в корневой системе. Этот раздел появляется, только если корневая система содержит блоки Stateflow.
Глава подсистем
Глава Подсистем Описания Разработки системы предоставляет подробную информацию о подсистемах в модели Simulink. Глава включает следующие подразделы, которые описывают каждую из подсистем, которые содержит модель.
Path: путь к подсистеме в модели. Путь указывает на местоположение подсистемы в иерархии модели.
Контрольная сумма: Этот раздел появляется, только если подсистема является атомарной. Контрольная сумма указывает, отличается ли версия подсистемы функционально от других версий подсистемы. Если две контрольных суммы отличаются, соответствующие версии подсистем отличаются функционально.
Схема: Диаграмма Simulink, которая графически представляет алгоритм, который вычисляет подсистему выходные параметры.
Описание: Описание подсистемы. Этот раздел появляется, только если подсистема задает значение для своего свойства Documentation или содержит блок Doc.
Интерфейс: Имя, тип данных, ширина и другие свойства сигналов ввода и вывода подсистемы. Количество порта блока, который выводит сигнал, появляется в угловых скобках, добавленных к имени сигнала. Этот раздел появляется, только если подсистема является атомарной и содержит блоки Inport или Outport.
Блоки: Этот раздел включает следующие подразделы:
Параметры: Описывает основные параметры блоков в подсистеме. Этот раздел также включает графические и табличные представления табличных данных блоков, которые вычисляют их выходные параметры операциями "поиска", например, блоки Интерполяционной таблицы.
Блокируйте Порядок выполнения: Закажите, в котором блоки подсистемы должны выполниться на каждом временном шаге, чтобы гарантировать, что входные параметры каждого блока доступны, когда блок выполняется. Этот раздел появляется, только если подсистема является атомарной.
Диаграммы состояний: Описывает диаграммы состояний в подсистеме. Этот раздел появляется, только если подсистема содержит блоки Stateflow.
Глава переменных разработки системы

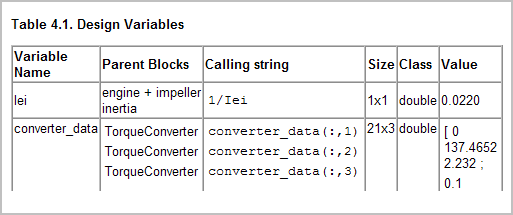

Глава Переменных Разработки системы Описания Разработки системы предоставляет информацию о переменных MATLAB, которые задают значения параметров блоков в модели Simulink. Глава включает таблицу, которая перечисляет следующую информацию о каждой переменной MATLAB, которую использует модель.
Имя переменной
Имя блока, параметр которого использует переменную
Выражение MATLAB, включающее переменную, заданную параметрами блоков
Размер переменной
Класс (т.е. тип данных) переменной
Значение переменной
Аппарат
Описание Разработки системы сообщает о концах с двумя главами: Глоссарий и Об Этом Отчете.

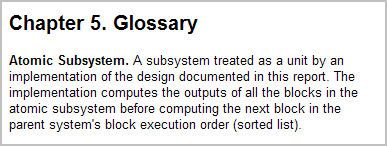

Глава Глоссария задает терминологию Simulink, которую использует отчет.
Об Этой главе Отчета предоставляет обзор Описания Разработки системы и его содержимого.
Дополнительная информация
Для получения дополнительной информации о содержимом Описания Разработки системы, относитесь, чтобы Сообщить о Содержимом в документации руководства пользователя Simulink Report Generator.
